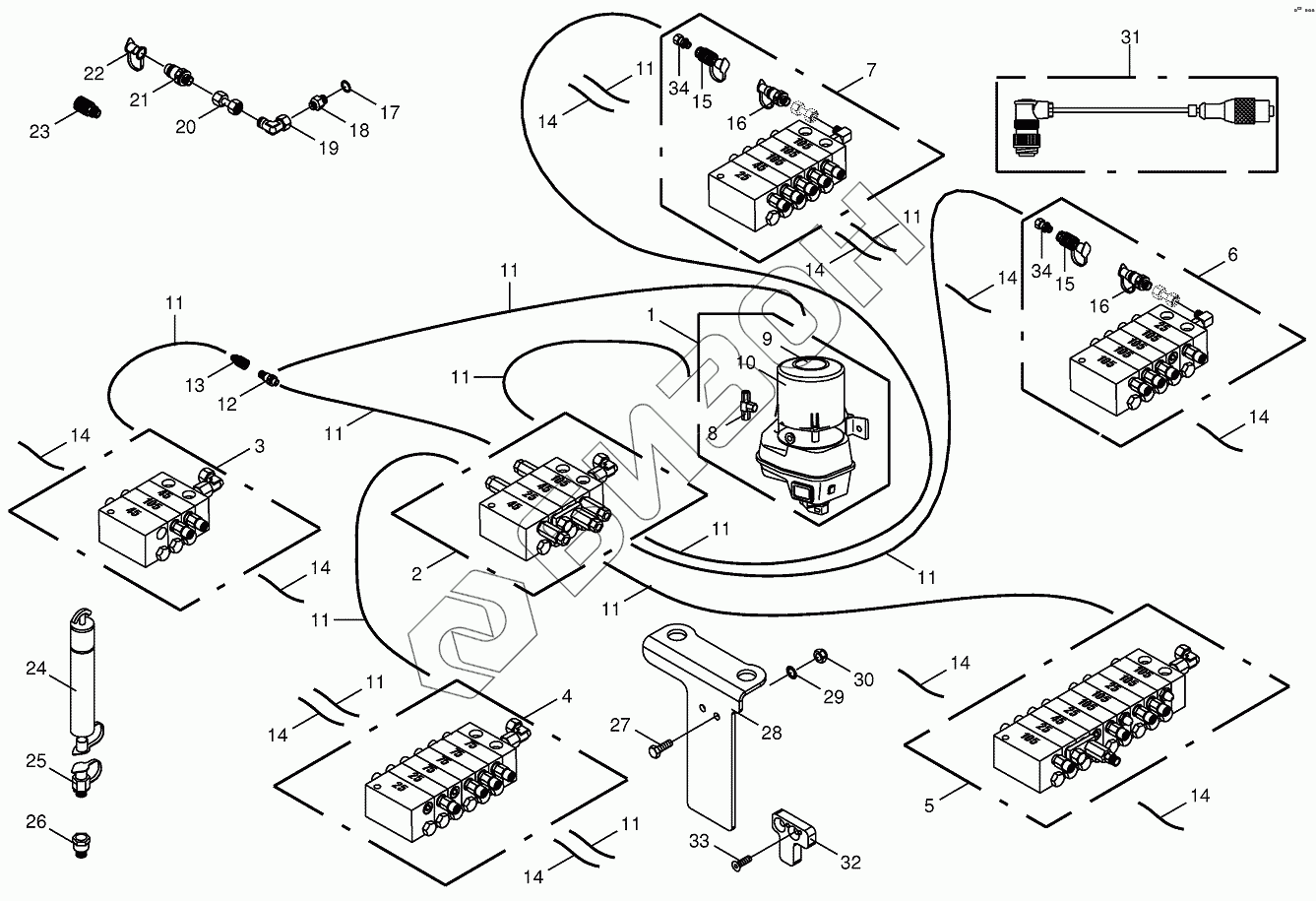

Графический каталог запасных частей к технике: KRONE BIG-X-700. Central lubrication
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
14
14
14
14
14
14
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270028330 | 270028330 | Proximity switch |
Загрузка ...
|
|
| 1 | 270028340 | Pump |
Загрузка ...
|
|
| 2 | 270028320 | Main distributor |
Загрузка ...
|
|
| 3 | 270028270 | Combination of distributors-cracker |
Загрузка ...
|
|
| 4 | 270028280 | Combination of distributors-steering axle |
Загрузка ...
|
|
| 5 | 270028290 | Combination of distributors-ejection system / drive |
Загрузка ...
|
|
| 6 | 270028300 | Combination of distributors-Chopping aggregate |
Загрузка ...
|
|
| 7 | 270028310 | Combination of distributors-feed system |
Загрузка ...
|
|
| 8 | 270028390 | Pump |
Загрузка ...
|
|
| 9 | 270028410 | Cover |
Загрузка ...
|
|
| 10 | 270028400 | Grease storage tank |
Загрузка ...
|
|
| 11 | 009404740 | High pressure hose-Id.-no.= 1m |
Загрузка ...
|
|
| 12 | 009404730 | Connector plug |
Загрузка ...
|
|
| 13 | 009404720 | Sleeve |
Загрузка ...
|
|
| 14 | 009389330 | Plastic tube filled with grease-Id.-no.= 1m |
Загрузка ...
|
|
| 15 | 270074940 | Sleeve |
Загрузка ...
|
|
| 16 | 270074950 | Connector plug |
Загрузка ...
|
|
| 17 | 009377360 | Gasket ring |
Загрузка ...
|
|
| 18 | 002132810 | Reducing piece |
Загрузка ...
|
|
| 19 | 009210671 | Angle lug |
Загрузка ...
|
|
| 20 | 002307430 | Double nipple |
Загрузка ...
|
|
| 21 | 009211450 | Connector plug |
Загрузка ...
|
|
| 22 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 23 | 009211300 | Sleeve |
Загрузка ...
|
|
| 24 | 009403930 | Filling cylinder |
Загрузка ...
|
|
| 25 | 009403920 | Filling connection |
Загрузка ...
|
|
| 26 | 270019980 | Connector |
Загрузка ...
|
|
| 27 | 009014121 | Hex head bolt |
Загрузка ...
|
|
| 28 | 200215510 | Retainer |
Загрузка ...
|
|
| 29 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009087041 | Locknut |
Загрузка ...
|
|
| 31 | 200807930 | Extension cable-4-pole |
Загрузка ...
|
|
| 32 | 0010 | not for this machine |
Загрузка ...
|
|
| 33 | 0010 | not for this machine |
Загрузка ...
|
|
| 34 | 270068390 | Screw-in connection |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
