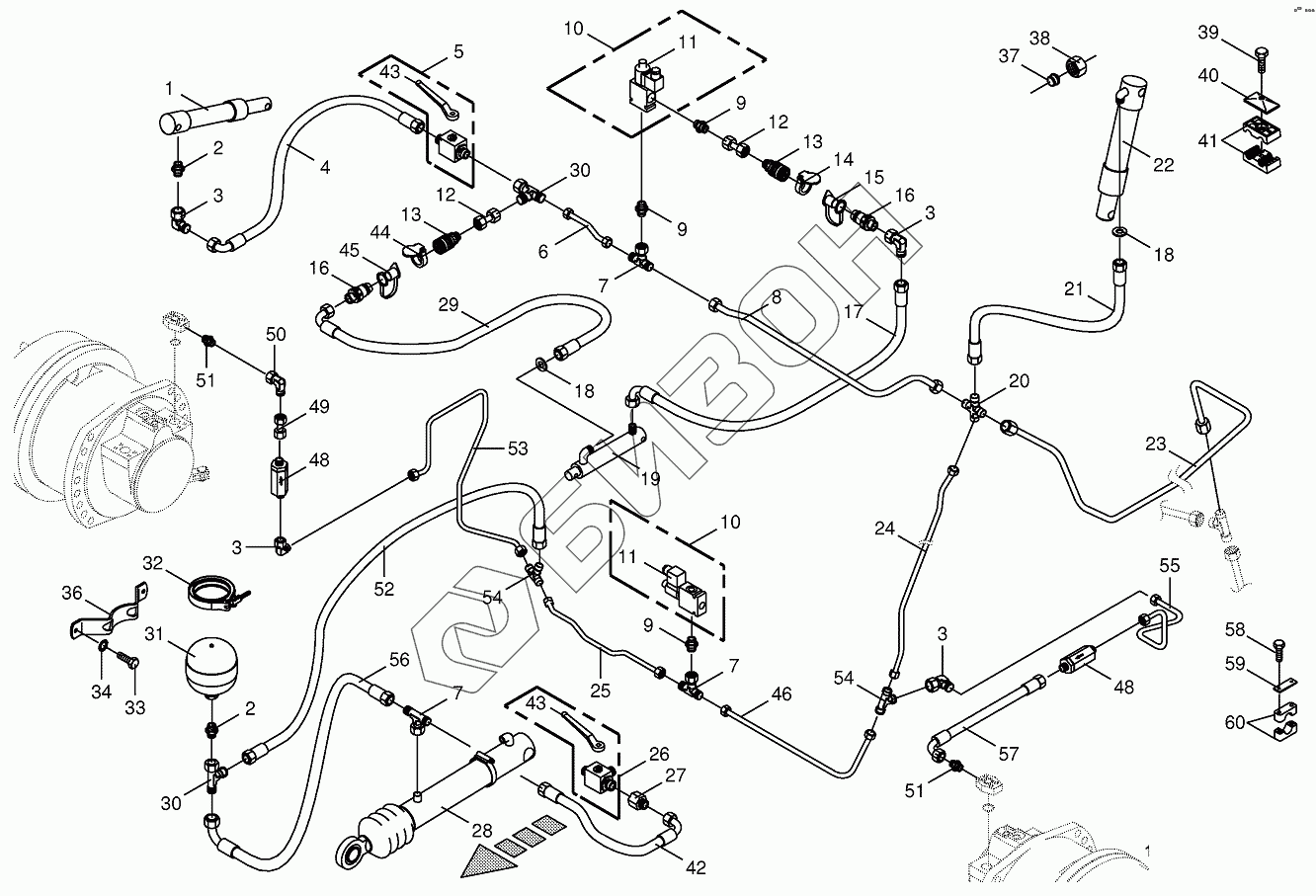

Графический каталог запасных частей к технике: KRONE BIG-X-700. Charge pressure lines-front
1
2
2
3
3
3
3
4
5
6
7
7
7
8
9
9
9
10
10
11
11
12
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
36
37
38
39
39
39
40
41
42
43
43
44
45
46
48
48
49
50
51
51
52
53
54
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187710 | 009187710 | Sealing set |
Загрузка ...
|
|
| 009188070 | 009188070 | Sealing set |
Загрузка ...
|
|
| 270034060 | 270034060 | Sealing set |
Загрузка ...
|
|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 270013700 | 270013700 | Hydraulic cylinder |
Загрузка ...
|
|
| 270034060 | 270034060 | Sealing set |
Загрузка ...
|
|
| 1 | 002221101 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 009209011 | Male connector |
Загрузка ...
|
|
| 3 | 009210671 | Angle lug |
Загрузка ...
|
|
| 4 | 270003320 | High pressure hose line |
Загрузка ...
|
|
| 5 | 009211222 | Ball cock |
Загрузка ...
|
|
| 6 | 200206430 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 7 | 009210771 | T-connector |
Загрузка ...
|
|
| 8 | 200246450 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 009199181 | Male connector |
Загрузка ...
|
|
| 10 | 009190340 | 3/2-Diverter vave bloc |
Загрузка ...
|
|
| 11 | 009190280 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 12 | 002307430 | Double nipple |
Загрузка ...
|
|
| 13 | 009193230 | Sleeve |
Загрузка ...
|
|
| 14 | 009199940 | Cover-red |
Загрузка ...
|
|
| 15 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 16 | 009193220 | Connector plug |
Загрузка ...
|
|
| 17 | 009200830 | High pressure hose line |
Загрузка ...
|
|
| 18 | 003320143 | Throttling disc |
Загрузка ...
|
|
| 19 | 270012670 | Hydraulic cylinder |
Загрузка ...
|
|
| 20 | 009210941 | Cross pipe union |
Загрузка ...
|
|
| 21 | 270007420 | High pressure hose line |
Загрузка ...
|
|
| 22 | 200214030 | Hydraulic cylinder |
Загрузка ...
|
|
| 23 | 200216760 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 24 | 200240090 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 25 | 200238660 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 009193090 | Diverter valve |
Загрузка ...
|
|
| 27 | 009211601 | Reducer fitting |
Загрузка ...
|
|
| 28 | 009185251 | Hydraulic cylinder |
Загрузка ...
|
|
| 29 | 009209720 | High pressure hose line |
Загрузка ...
|
|
| 30 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 31 | 009196070 | Pressure accumulator |
Загрузка ...
|
|
| 32 | 009240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 33 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 36 | 002312090 | Accumulator support |
Загрузка ...
|
|
| 37 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 38 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 39 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009010092 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009251340 | Cover plate |
Загрузка ...
|
|
| 41 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 42 | 270038530 | High pressure hose line |
Загрузка ...
|
|
| 43 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 44 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 45 | 009166020 | Cover-blue |
Загрузка ...
|
|
| 46 | 200246390 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 48 | 009196651 | Non-return valve |
Загрузка ...
|
|
| 49 | 009193121 | Double nipple |
Загрузка ...
|
|
| 50 | 009208250 | Lug |
Загрузка ...
|
|
| 51 | 009208151 | Male connector |
Загрузка ...
|
|
| 52 | 270038410 | High pressure hose line |
Загрузка ...
|
|
| 53 | 200240120 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 54 | 009210711 | T connector |
Загрузка ...
|
|
| 55 | 200246380 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 56 | 270038350 | High pressure hose line |
Загрузка ...
|
|
| 57 | 270039201 | High pressure hose line |
Загрузка ...
|
|
| 58 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 59 | 270039420 | Cover plate |
Загрузка ...
|
|
| 60 | 270039210 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
