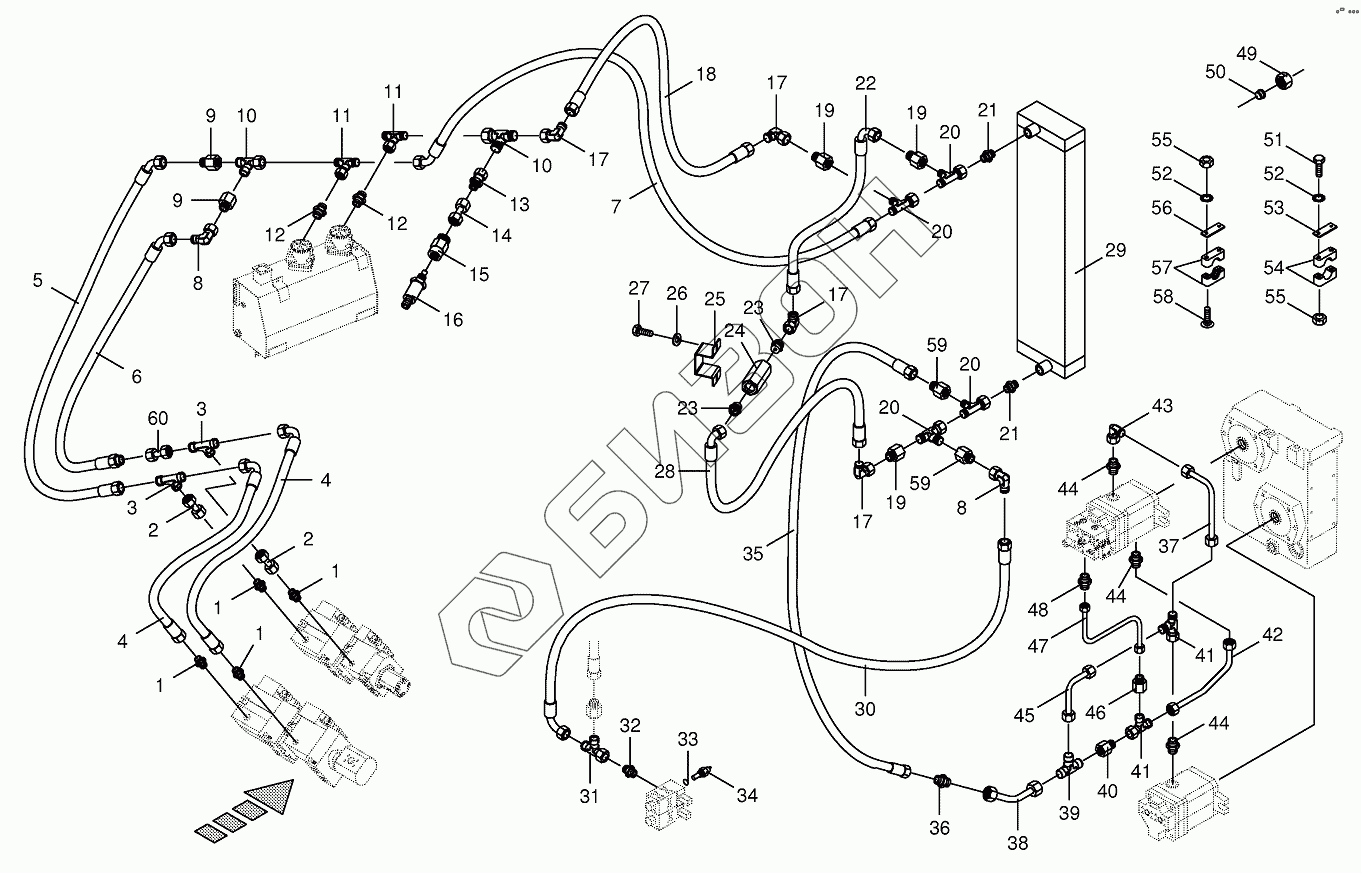

Графический каталог запасных частей к технике: KRONE BIG-X-700. Housing line/oil cooler
1
1
1
1
2
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
17
17
17
18
19
19
19
20
20
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
44
45
46
47
48
49
49
50
50
51
52
52
53
54
55
55
56
57
58
59
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 900000840 | Male connector |
Загрузка ...
|
|
| 2 | 270058510 | Double nipple |
Загрузка ...
|
|
| 3 | 270058520 | T-reduction |
Загрузка ...
|
|
| 4 | 270059010 | High pressure hose line |
Загрузка ...
|
|
| 5 | 270011790 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009200630 | High pressure hose line |
Загрузка ...
|
|
| 7 | 270004650 | High pressure hose line |
Загрузка ...
|
|
| 8 | 009208220 | Angle lug |
Загрузка ...
|
|
| 9 | 009196600 | Reducer fitting |
Загрузка ...
|
|
| 10 | 009208280 | Adjustable L connection |
Загрузка ...
|
|
| 11 | 009208330 | T connector |
Загрузка ...
|
|
| 12 | 009208201 | Male connector |
Загрузка ...
|
|
| 13 | 900002500 | Reducer fitting |
Загрузка ...
|
|
| 14 | 002307430 | Double nipple |
Загрузка ...
|
|
| 15 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 16 | 200810400 | Temperature sensor |
Загрузка ...
|
|
| 17 | 009208230 | Lug |
Загрузка ...
|
|
| 18 | 270058990 | High pressure hose line |
Загрузка ...
|
|
| 19 | 009199260 | Reducer fitting |
Загрузка ...
|
|
| 20 | 009199220 | Adjustable L connection |
Загрузка ...
|
|
| 21 | 009199281 | Male connector |
Загрузка ...
|
|
| 22 | 009200220 | High pressure hose line |
Загрузка ...
|
|
| 23 | 009208201 | Male connector |
Загрузка ...
|
|
| 24 | 270056830 | Non-return valve |
Загрузка ...
|
|
| 25 | 200268210 | Filter support |
Загрузка ...
|
|
| 26 | 009104130 | Washer |
Загрузка ...
|
|
| 27 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 28 | 270059770 | High pressure hose line |
Загрузка ...
|
|
| 29 | 270035200 | Oil cooler |
Загрузка ...
|
|
| 30 | 270059760 | High pressure hose line |
Загрузка ...
|
|
| 31 | 009208270 | Adjustable L connection |
Загрузка ...
|
|
| 32 | 009199100 | Male connector |
Загрузка ...
|
|
| 33 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 34 | 003034500 | Temperature switch |
Загрузка ...
|
|
| 35 | 270001570 | High pressure hose line |
Загрузка ...
|
|
| 36 | 009199210 | Connector |
Загрузка ...
|
|
| 37 | 200238620 | Ligne hydraulique-incl. ecrou de buse-pastille. baque coupante |
Загрузка ...
|
|
| 38 | 200205820 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 39 | 270038700 | T-reduction |
Загрузка ...
|
|
| 40 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 41 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 42 | 200205790 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 43 | 009211730 | Angle lug |
Загрузка ...
|
|
| 44 | 009211741 | Male connector |
Загрузка ...
|
|
| 45 | 200251070 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 46 | 009199600 | Reducer fitting |
Загрузка ...
|
|
| 47 | 200205800 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 48 | 009199640 | Male connector |
Загрузка ...
|
|
| 49 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 49 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 50 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 50 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 51 | 009011600 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 53 | 009251251 | Cover plate |
Загрузка ...
|
|
| 54 | 270040820 | Tube clamp-2 halves |
Загрузка ...
|
|
| 55 | 009082120 | Hex nut |
Загрузка ...
|
|
| 56 | 009251300 | Cover plate |
Загрузка ...
|
|
| 57 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 58 | 009047612 | Coach bolt |
Загрузка ...
|
|
| 59 | 009199250 | Reducer fitting |
Загрузка ...
|
|
| 60 | 270002100 | Double nipple |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
