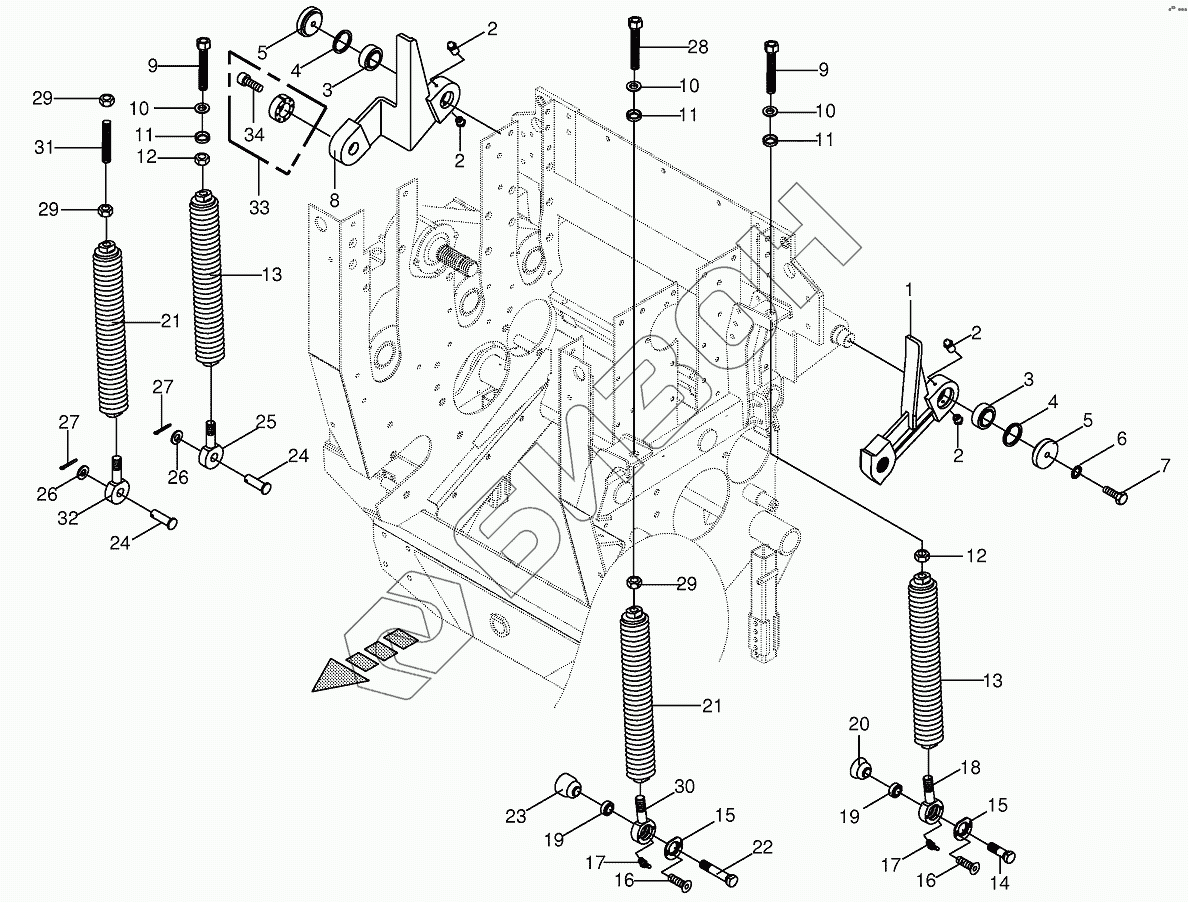

Графический каталог запасных частей к технике: KRONE BIG-X-700. Oscillating levers/Tension spring
1
2
2
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
10
11
11
11
12
12
13
13
14
15
15
16
16
17
17
18
19
19
20
21
21
22
23
24
24
25
26
26
27
27
28
29
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200232580 | Rocker-left |
Загрузка ...
|
|
| 2 | 009191050 | Grease niple |
Загрузка ...
|
|
| 3 | 009347780 | Radial bearing |
Загрузка ...
|
|
| 4 | 009116590 | Circlip |
Загрузка ...
|
|
| 5 | 002213140 | Washer |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 8 | 200225671 | Oscillating lever -right |
Загрузка ...
|
|
| 9 | 009003911 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009106730 | Washer |
Загрузка ...
|
|
| 11 | 009106740 | Ball socket |
Загрузка ...
|
|
| 12 | 009082250 | Hex nut |
Загрузка ...
|
|
| 13 | 002166211 | Tension spring |
Загрузка ...
|
|
| 14 | 002174671 | Bearing screw |
Загрузка ...
|
|
| 15 | 002280053 | Supporting disc |
Загрузка ...
|
|
| 16 | 009040051 | Countersunkscrew |
Загрузка ...
|
|
| 17 | 009191070 | Grease niple |
Загрузка ...
|
|
| 18 | 002166241 | Hinge shaft |
Загрузка ...
|
|
| 19 | 009347510 | Radial bearing |
Загрузка ...
|
|
| 20 | 002279783 | Spring support-back left |
Загрузка ...
|
|
| 21 | 002279071 | Tension spring |
Загрузка ...
|
|
| 22 | 200229890 | Bearing screw |
Загрузка ...
|
|
| 23 | 200229850 | Spring support-left front |
Загрузка ...
|
|
| 24 | 009160270 | Pin |
Загрузка ...
|
|
| 25 | 002166230 | Pivoting element-right |
Загрузка ...
|
|
| 26 | 009105122 | Washer |
Загрузка ...
|
|
| 27 | 009120891 | Cotter pin |
Загрузка ...
|
|
| 28 | 002280041 | Spindle |
Загрузка ...
|
|
| 29 | 002280162 | Trapezoid nut |
Загрузка ...
|
|
| 30 | 002280442 | Hinge shaft |
Загрузка ...
|
|
| 31 | 002280151 | Threaded piece |
Загрузка ...
|
|
| 32 | 002279823 | Pivoting element-right |
Загрузка ...
|
|
| 33 | 009400940 | Cone-type tensioner-15 Nm |
Загрузка ...
|
|
| 34 | 900001440 | Allen screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
