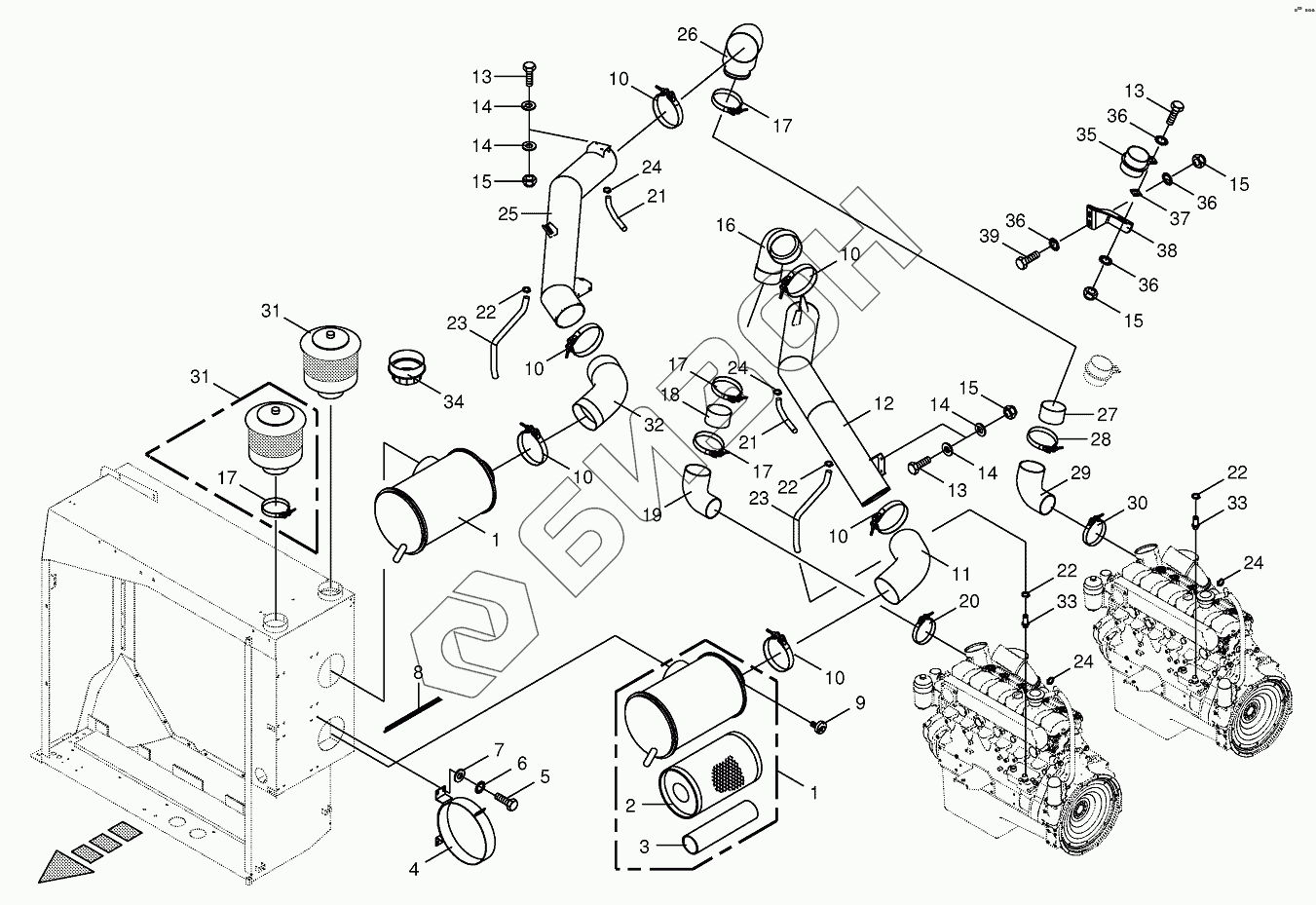

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. Air cleaning equipment
1
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
11
12
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
16
17
17
17
17
18
19
20
21
21
22
22
22
22
22
23
23
24
24
24
24
25
26
27
28
28
28
29
29
29
30
30
30
31
31
31
31
32
33
33
34
35
36
36
36
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270016070 | 270016070 | Pressure and suction hose |
Загрузка ...
|
|
| 009402480 | 009402480 | Tube section |
Загрузка ...
|
|
| 1 | 002210700 | Drying air filter |
Загрузка ...
|
|
| 2 | 009401770 | Replacement filter element |
Загрузка ...
|
|
| 3 | 009401780 | Guarding filter element |
Загрузка ...
|
|
| 4 | 002210690 | Air filter-support |
Загрузка ...
|
|
| 5 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009103200 | Washer |
Загрузка ...
|
|
| 8 | 002233911 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 9 | 002210710 | Grooming switch |
Загрузка ...
|
|
| 10 | 270010750 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 11 | 270058340 | Air cleaning hose |
Загрузка ...
|
|
| 12 | 002134900 | Clean air pipe-front |
Загрузка ...
|
|
| 13 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009104140 | Washer |
Загрузка ...
|
|
| 15 | 009087580 | Locknut |
Загрузка ...
|
|
| 16 | 270016070 | Pressure and suction hose |
Загрузка ...
|
|
| 17 | 270010730 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 18 | 009402480 | Tube section |
Загрузка ...
|
|
| 19 | 009386620 | Reducing piece |
Загрузка ...
|
|
| 20 | 270011210 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 21 | 002329032 | Flexible suction hose |
Загрузка ...
|
|
| 22 | 009240740 | Hose clamp |
Загрузка ...
|
|
| 23 | 200204461 | Flexible suction hose |
Загрузка ...
|
|
| 24 | 009240740 | Hose clamp |
Загрузка ...
|
|
| 25 | 002134940 | Clean air pipe-back |
Загрузка ...
|
|
| 26 | 270005520 | Air cleaning hose |
Загрузка ...
|
|
| 27 | 270005510 | Transitional tube |
Загрузка ...
|
|
| 28 | 270010710 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 28 | 270010730 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 29 | 009386610 | Reducing piece |
Загрузка ...
|
|
| 29 | 009386620 | Reducing piece |
Загрузка ...
|
|
| 30 | 270011210 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 30 | 270009260 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 31 | 270036820 | Pre-Cleaner |
Загрузка ...
|
|
| 31 | 270001970 | Pre-Cleaner |
Загрузка ...
|
|
| 32 | 270016081 | Pressure and suction hose |
Загрузка ...
|
|
| 33 | 200233270 | Fitting |
Загрузка ...
|
|
| 34 | 200244890 | Adapter-optional |
Загрузка ...
|
|
| 35 | 200263250 | Adapter |
Загрузка ...
|
|
| 36 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 37 | 200261010 | Flat washer |
Загрузка ...
|
|
| 38 | 200260980 | Clean air keeper |
Загрузка ...
|
|
| 39 | 009014380 | Hex head bolt |
Загрузка ...
|
