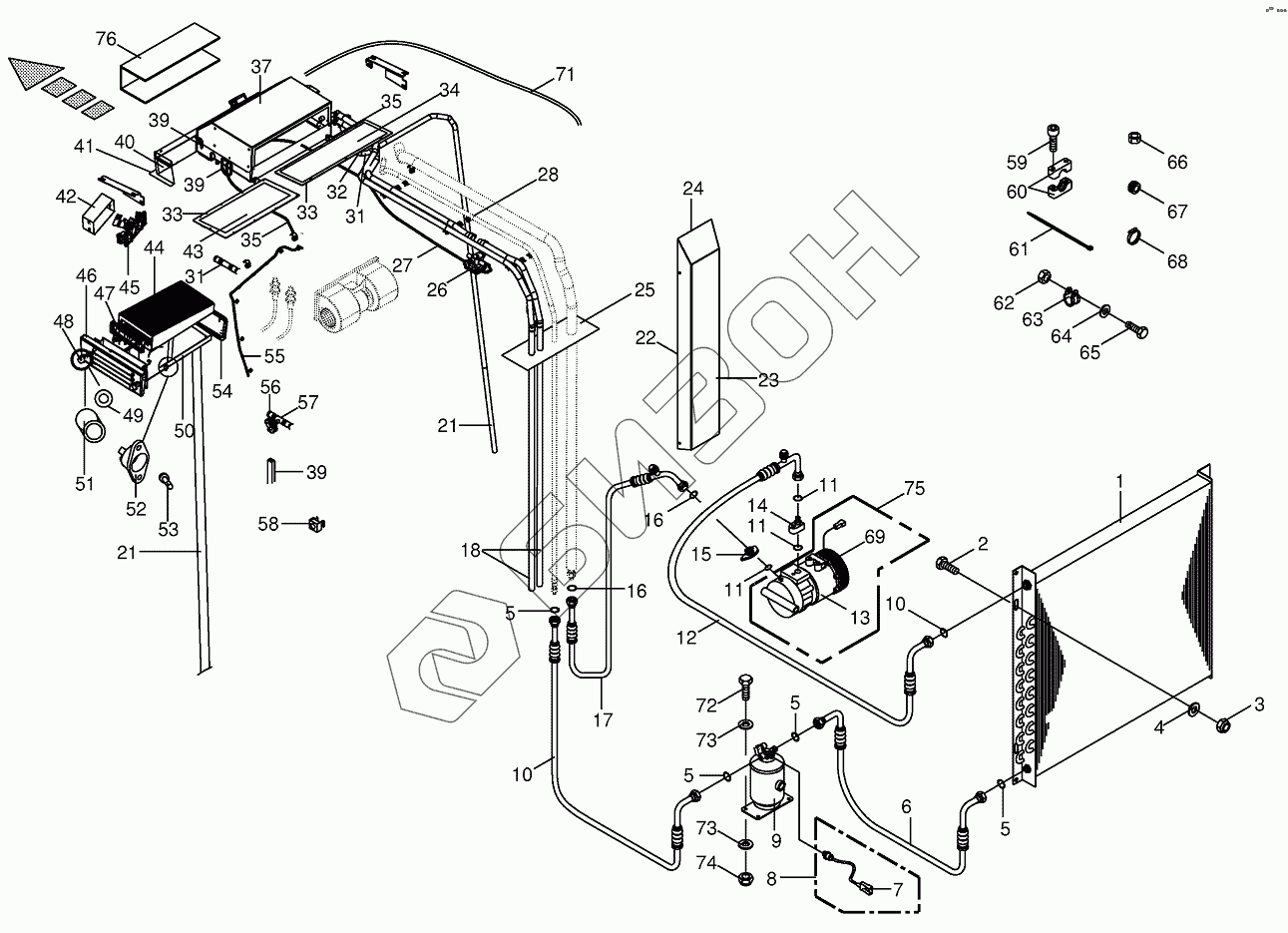

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. Air conditioning
1
2
3
4
5
5
5
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
16
17
18
21
21
22
23
24
25
26
27
28
31
31
32
33
33
34
35
35
37
39
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
54
55
56
57
58
59
60
60
60
60
60
61
61
61
61
61
62
63
63
63
64
65
66
67
68
68
69
71
72
73
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009401110 | Condenser for air conditioner |
Загрузка ...
|
|
| 2 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009376220 | O-ring |
Загрузка ...
|
|
| 6 | 009405601 | Tube |
Загрузка ...
|
|
| 7 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 8 | 009401091 | Pressure switch |
Загрузка ...
|
|
| 9 | 009401070 | Drier |
Загрузка ...
|
|
| 10 | 009405580 | Tube |
Загрузка ...
|
|
| 11 | 009376230 | O-ring |
Загрузка ...
|
|
| 12 | 009405590 | Tube |
Загрузка ...
|
|
| 13 | 270008820 | Compressor (air conditioner) |
Загрузка ...
|
|
| 14 | 270006190 | Fitting |
Загрузка ...
|
|
| 15 | 270006200 | Fitting |
Загрузка ...
|
|
| 16 | 009376240 | O-ring |
Загрузка ...
|
|
| 17 | 009405570 | Tube |
Загрузка ...
|
|
| 18 | 002204250 | Hose |
Загрузка ...
|
|
| 21 | 002204300 | Hose |
Загрузка ...
|
|
| 22 | 002204460 | Sealing profile |
Загрузка ...
|
|
| 23 | 002206510 | Cover |
Загрузка ...
|
|
| 24 | 002204491 | Gasket |
Загрузка ...
|
|
| 25 | 002205760 | Dust protection |
Загрузка ...
|
|
| 26 | 270008420 | Water valve |
Загрузка ...
|
|
| 27 | 002204180 | Bowden cable |
Загрузка ...
|
|
| 28 | 002207070 | Cable band support |
Загрузка ...
|
|
| 31 | 002206530 | Hose coupling |
Загрузка ...
|
|
| 32 | 002206540 | Cable socket |
Загрузка ...
|
|
| 33 | 009401920 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 34 | 002204260 | Cover |
Загрузка ...
|
|
| 35 | 002206750 | Condensate downspout-hose |
Загрузка ...
|
|
| 37 | 270008530 | Evaporator |
Загрузка ...
|
|
| 39 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 40 | 002205700 | Air injection lug |
Загрузка ...
|
|
| 41 | 270008550 | Gasket frame |
Загрузка ...
|
|
| 42 | 002204370 | Frame for radio cut-out |
Загрузка ...
|
|
| 43 | 002204500 | Cover |
Загрузка ...
|
|
| 44 | 002204240 | Particle filter |
Загрузка ...
|
|
| 45 | 270008410 | Control unit |
Загрузка ...
|
|
| 46 | 002205200 | Cover |
Загрузка ...
|
|
| 47 | 270012510 | Sealing profile |
Загрузка ...
|
|
| 48 | 002205860 | Locking spigot |
Загрузка ...
|
|
| 49 | 009115900 | Lock washer |
Загрузка ...
|
|
| 50 | 002204450 | Insertion |
Загрузка ...
|
|
| 51 | 002205870 | Spacer ring |
Загрузка ...
|
|
| 52 | 002205880 | Cam-lock |
Загрузка ...
|
|
| 53 | 002205890 | Blind rivet |
Загрузка ...
|
|
| 54 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 54 | 002205900 | Gasket frame |
Загрузка ...
|
|
| 55 | 002206770 | Condensate downspout-hose |
Загрузка ...
|
|
| 56 | 002204330 | Cable socket |
Загрузка ...
|
|
| 57 | 002206760 | Hose coupling-T-piece |
Загрузка ...
|
|
| 58 | 009095120 | Sheet nut |
Загрузка ...
|
|
| 59 | 009034811 | Allen screw |
Загрузка ...
|
|
| 60 | 009251470 | Tube clamp-2 halves |
Загрузка ...
|
|
| 60 | 009251620 | Tube clamp-2 halves |
Загрузка ...
|
|
| 60 | 009251031 | Tube clamp-2 halves |
Загрузка ...
|
|
| 61 | 009226722 | Cable band |
Загрузка ...
|
|
| 61 | 009226731 | Cable band |
Загрузка ...
|
|
| 61 | 270012430 | Cable band |
Загрузка ...
|
|
| 62 | 009082071 | Hex nut |
Загрузка ...
|
|
| 63 | 009240110 | Tube clip w. rubber |
Загрузка ...
|
|
| 63 | 009240090 | Tube clip w. rubber |
Загрузка ...
|
|
| 64 | 009103570 | Washer |
Загрузка ...
|
|
| 65 | 009002110 | Hex head bolt |
Загрузка ...
|
|
| 66 | 002205070 | Cable clamp |
Загрузка ...
|
|
| 67 | 009242070 | Cable bushing |
Загрузка ...
|
|
| 68 | 009240011 | Tube clip |
Загрузка ...
|
|
| 69 | 270008830 | Clutch |
Загрузка ...
|
|
| 71 | 270012420 | Condensate downspout-hose |
Загрузка ...
|
|
| 72 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 73 | 009104111 | Washer |
Загрузка ...
|
|
| 74 | 009087041 | Locknut |
Загрузка ...
|
|
| 75 | 009404050 | Compressor for air conditioner |
Загрузка ...
|
|
| 76 | 270030010 | Filter plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
