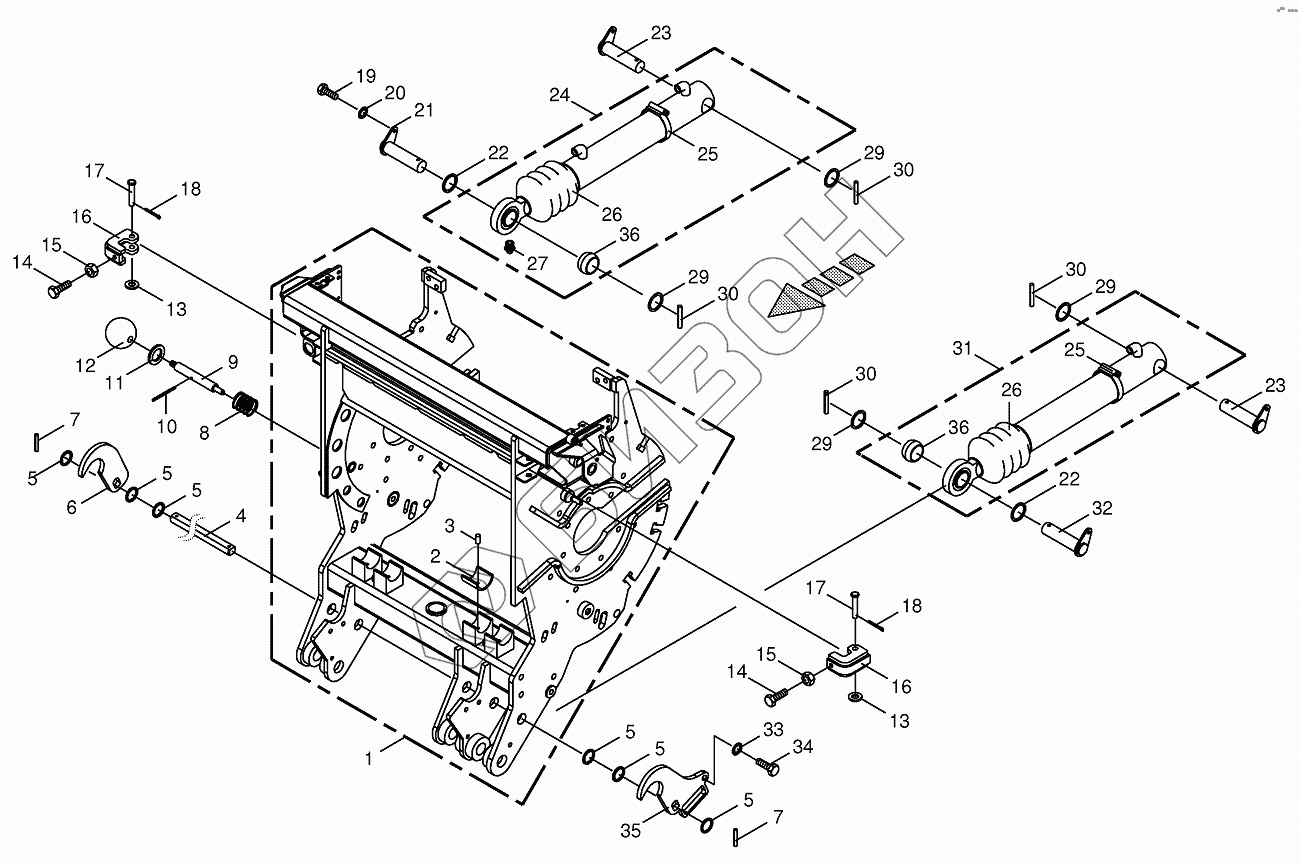

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. Chopping drum support
1
1
1
2
3
4
5
5
5
5
5
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
20
21
22
22
23
23
24
24
24
25
25
25
25
25
25
26
26
27
29
29
29
29
30
30
30
30
31
31
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200255770 | Base frame -spring-mounted |
Загрузка ...
|
|
| 1 | 002153011 | Base frame |
Загрузка ...
|
|
| 2 | 002216411 | Sliding bushing |
Загрузка ...
|
|
| 3 | 009131810 | Grooved pin |
Загрузка ...
|
|
| 4 | 002178031 | Shaft |
Загрузка ...
|
|
| 5 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 6 | 002178024 | Hook |
Загрузка ...
|
|
| 7 | 009126721 | Roll pin |
Загрузка ...
|
|
| 8 | 002700400 | Pressure spring |
Загрузка ...
|
|
| 9 | 200203600 | Safety pin |
Загрузка ...
|
|
| 10 | 009126182 | Roll pin |
Загрузка ...
|
|
| 11 | 002280311 | Washer |
Загрузка ...
|
|
| 12 | 009195090 | Ball knob |
Загрузка ...
|
|
| 13 | 009103031 | Washer |
Загрузка ...
|
|
| 14 | 009003451 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009082200 | Hex nut |
Загрузка ...
|
|
| 16 | 002153990 | Lock |
Загрузка ...
|
|
| 17 | 009160190 | Pin |
Загрузка ...
|
|
| 18 | 009120671 | Cotter pin |
Загрузка ...
|
|
| 19 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 002171153 | Pin |
Загрузка ...
|
|
| 22 | 009108850 | Shim ring |
Загрузка ...
|
|
| 23 | 002164711 | Pin |
Загрузка ...
|
|
| 24 | 009185251 | Hydraulic cylinder |
Загрузка ...
|
|
| 24 | 009188070 | Sealing set |
Загрузка ...
|
|
| 25 | 009240040 | Tube clip |
Загрузка ...
|
|
| 25 | 009240050 | Tube clip |
Загрузка ...
|
|
| 25 | 009240070 | Tube clip |
Загрузка ...
|
|
| 26 | 009187980 | Bellows |
Загрузка ...
|
|
| 27 | 009192020 | Grease niple |
Загрузка ...
|
|
| 29 | 009106611 | Washer |
Загрузка ...
|
|
| 30 | 009126482 | Roll pin |
Загрузка ...
|
|
| 31 | 002171142 | Hydraulic cylinder |
Загрузка ...
|
|
| 31 | 009187012 | Sealing set |
Загрузка ...
|
|
| 32 | 002144290 | Pin |
Загрузка ...
|
|
| 33 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 35 | 002178004 | Hook |
Загрузка ...
|
|
| 36 | 270066700 | Joint bearing |
Загрузка ...
|
