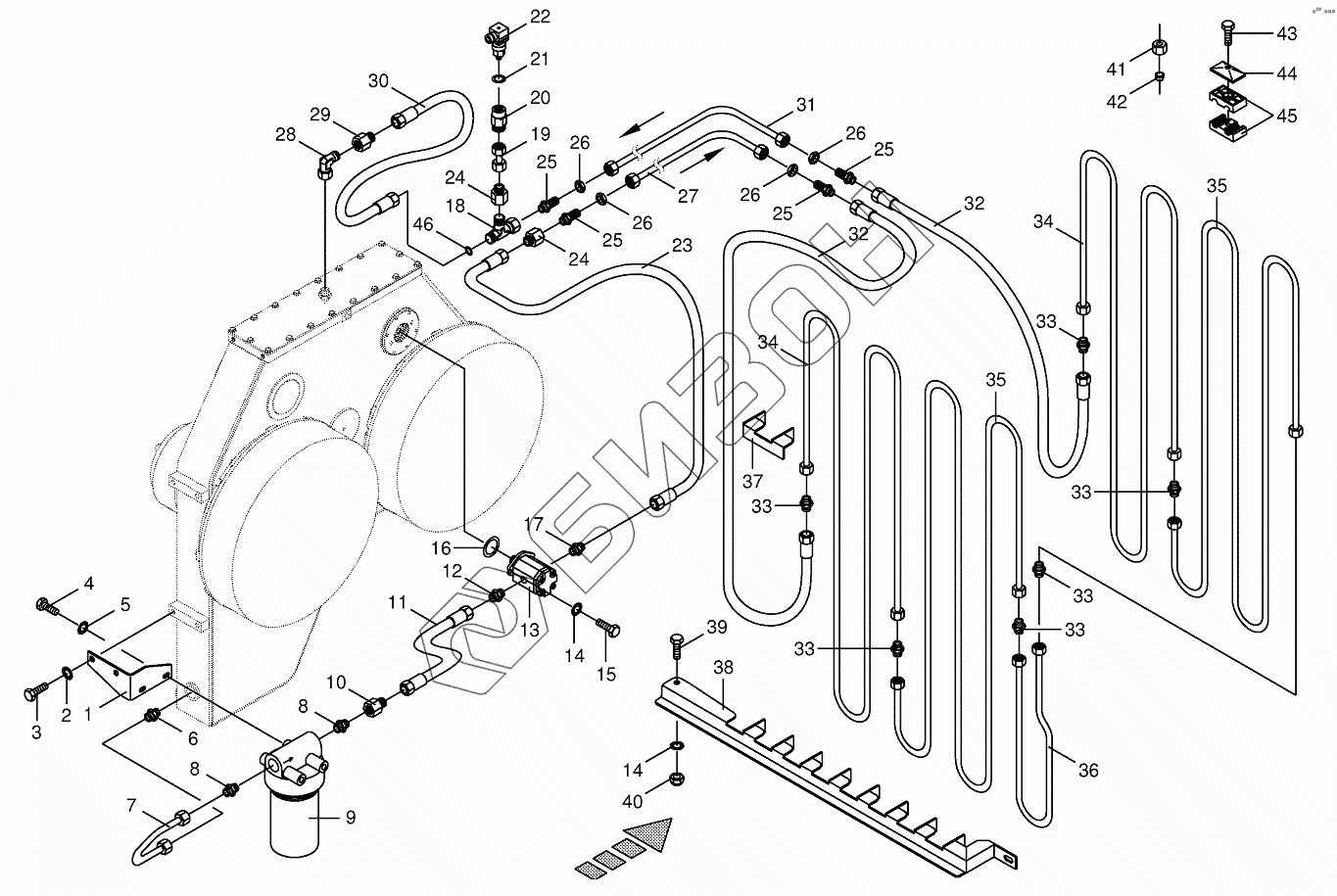

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. Gear oil cooler
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
25
26
26
26
26
27
28
29
30
31
32
32
33
33
33
33
33
33
34
34
35
35
36
37
38
39
39
39
40
41
41
41
42
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900004000 | 900004000 | O-ring |
Загрузка ...
|
|
| 009192450 | 009192450 | Filter element |
Загрузка ...
|
|
| 1 | 200226280 | Support |
Загрузка ...
|
|
| 2 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009199100 | Male connector |
Загрузка ...
|
|
| 7 | 200226270 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 009199570 | Male connector |
Загрузка ...
|
|
| 9 | 009192440 | Suction filter |
Загрузка ...
|
|
| 10 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 11 | 270012020 | High pressure hose line |
Загрузка ...
|
|
| 12 | 009199201 | Male connector |
Загрузка ...
|
|
| 13 | 009191590 | Pump |
Загрузка ...
|
|
| 14 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009376430 | O-ring |
Загрузка ...
|
|
| 17 | 009199331 | Male connector |
Загрузка ...
|
|
| 18 | 009210750 | Adjustable L connection |
Загрузка ...
|
|
| 19 | 002307430 | Double nipple |
Загрузка ...
|
|
| 20 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 21 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 22 | 200802000 | Pressure switch |
Загрузка ...
|
|
| 23 | 009210161 | High pressure hose line |
Загрузка ...
|
|
| 24 | 009211601 | Reducer fitting |
Загрузка ...
|
|
| 25 | 009212500 | Straight 2-way connector |
Загрузка ...
|
|
| 26 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 27 | 200226260 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 28 | 009208220 | Angle lug |
Загрузка ...
|
|
| 29 | 009190100 | Reducer fitting |
Загрузка ...
|
|
| 30 | 270012030 | High pressure hose line |
Загрузка ...
|
|
| 31 | 200226250 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 009200940 | High pressure hose line |
Загрузка ...
|
|
| 33 | 009210531 | Connector |
Загрузка ...
|
|
| 34 | 200218880 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 35 | 200218890 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 36 | 200218900 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 37 | 200218920 | Pole connector |
Загрузка ...
|
|
| 38 | 200208690 | Retainer strip |
Загрузка ...
|
|
| 39 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009087580 | Locknut |
Загрузка ...
|
|
| 41 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 41 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 42 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 42 | 009197490 | Cutting ring |
Загрузка ...
|
|
| 43 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009251340 | Cover plate |
Загрузка ...
|
|
| 45 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 46 | 003449873 | Throttling disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
