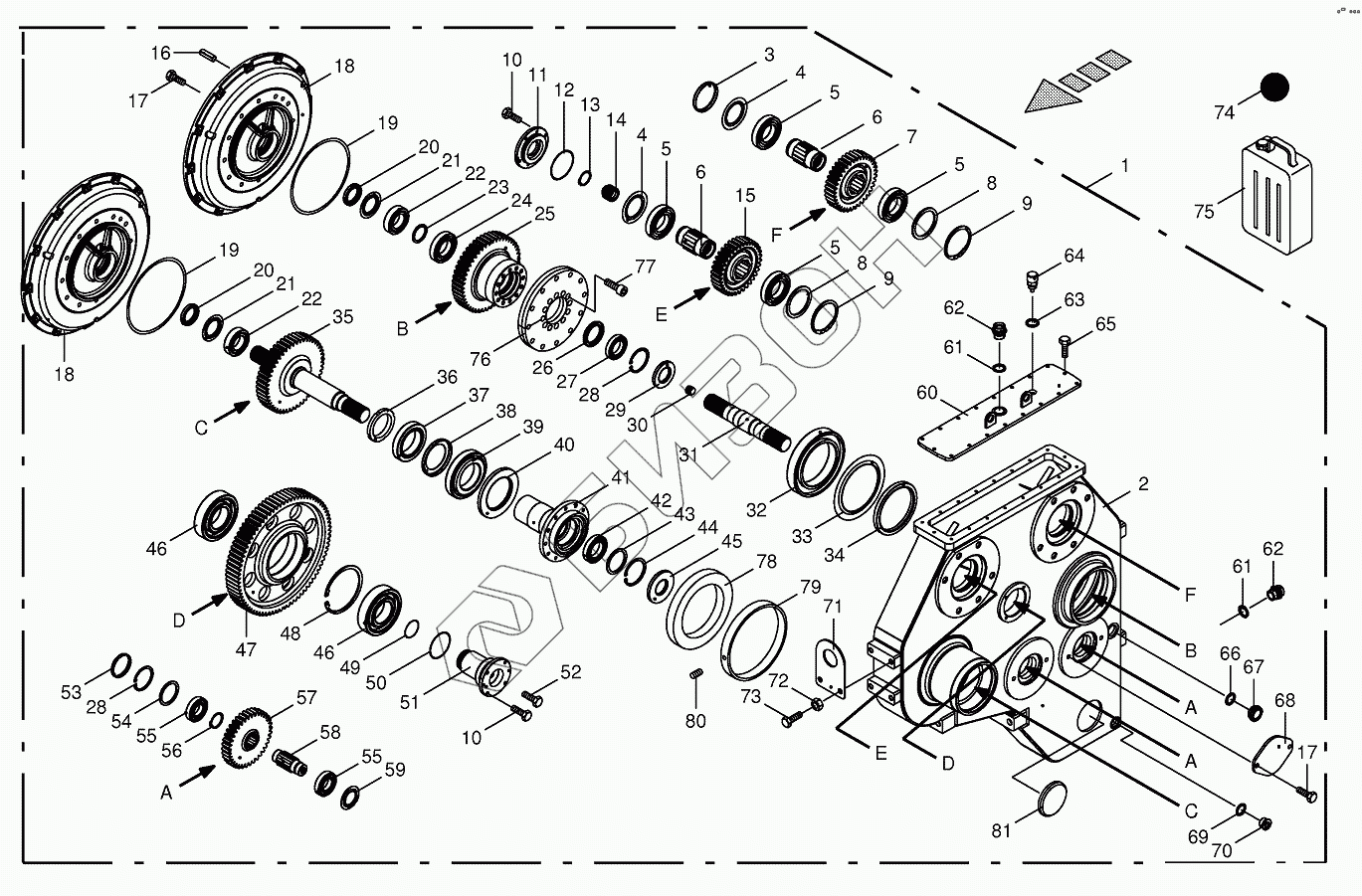

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. Motor output gear
1
2
3
4
4
5
5
5
5
6
6
7
8
8
8
8
9
9
10
10
11
12
13
14
15
16
17
17
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
43
44
45
46
46
47
48
49
50
51
52
53
54
54
54
55
55
56
57
58
59
60
61
61
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270010550 | Motor output gear |
Загрузка ...
|
|
| 2 | 270027791 | Gearbox housing |
Загрузка ...
|
|
| 3 | 900012590 | Sealing cap |
Загрузка ...
|
|
| 4 | 009370260 | Nilos-ring |
Загрузка ...
|
|
| 5 | 009301420 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 270027920 | Hollow shaft |
Загрузка ...
|
|
| 7 | 270027880 | Spur gear |
Загрузка ...
|
|
| 8 | 009108490 | Shim ring |
Загрузка ...
|
|
| 8 | 009108511 | Shim ring |
Загрузка ...
|
|
| 9 | 009116910 | Circlip |
Загрузка ...
|
|
| 10 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 11 | 270027960 | Bearing housing |
Загрузка ...
|
|
| 12 | 900004220 | O-ring |
Загрузка ...
|
|
| 13 | 009115491 | Circlip |
Загрузка ...
|
|
| 14 | 270027950 | Adapter |
Загрузка ...
|
|
| 15 | 270027870 | Spur gear |
Загрузка ...
|
|
| 16 | 900004270 | Roll pin |
Загрузка ...
|
|
| 17 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 18 | 270027800 | Motor flange |
Загрузка ...
|
|
| 19 | 900004230 | O-ring |
Загрузка ...
|
|
| 20 | 009360800 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 21 | 900004160 | Nilos-ring |
Загрузка ...
|
|
| 22 | 009323040 | Roller bearing |
Загрузка ...
|
|
| 23 | 009107353 | Supporting disc |
Загрузка ...
|
|
| 24 | 900017050 | Grooved ball bearing |
Загрузка ...
|
|
| 25 | 270027910 | Spur wheel shaft |
Загрузка ...
|
|
| 26 | 900004130 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 27 | 009301520 | Grooved ball bearing |
Загрузка ...
|
|
| 28 | 009116730 | Circlip |
Загрузка ...
|
|
| 29 | 009360780 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 30 | 270027970 | Seal plug |
Загрузка ...
|
|
| 31 | 270027940 | Shaft |
Загрузка ...
|
|
| 32 | 900004100 | Grooved ball bearing |
Загрузка ...
|
|
| 33 | 900004150 | Nilos-ring |
Загрузка ...
|
|
| 34 | 900004140 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 35 | 270027900 | Spur wheel shaft |
Загрузка ...
|
|
| 36 | 009095110 | Slotted nut |
Загрузка ...
|
|
| 37 | 009321710 | Taper roller bearing |
Загрузка ...
|
|
| 38 | 009557890 | Dust cap |
Загрузка ...
|
|
| 39 | 009321480 | Taper roller bearing |
Загрузка ...
|
|
| 40 | 900002350 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 41 | 009557710 | Bearing flange |
Загрузка ...
|
|
| 42 | 009301110 | Grooved ball bearing |
Загрузка ...
|
|
| 43 | 009109460 | Shim ring |
Загрузка ...
|
|
| 43 | 009109470 | Shim ring |
Загрузка ...
|
|
| 43 | 009109450 | Shim ring |
Загрузка ...
|
|
| 44 | 009116800 | Circlip |
Загрузка ...
|
|
| 45 | 009360810 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 46 | 900004120 | Grooved ball bearing |
Загрузка ...
|
|
| 47 | 270027860 | Spur gear |
Загрузка ...
|
|
| 48 | 009116090 | Circlip |
Загрузка ...
|
|
| 49 | 900004200 | O-ring |
Загрузка ...
|
|
| 50 | 900004210 | O-ring |
Загрузка ...
|
|
| 51 | 270027830 | Axle |
Загрузка ...
|
|
| 52 | 009014930 | Hex head bolt |
Загрузка ...
|
|
| 53 | 900004260 | Sealing cap |
Загрузка ...
|
|
| 54 | 009108760 | Shim ring |
Загрузка ...
|
|
| 54 | 009110241 | Shim ring |
Загрузка ...
|
|
| 55 | 009301380 | Grooved ball bearing |
Загрузка ...
|
|
| 56 | 009116471 | Circlip |
Загрузка ...
|
|
| 57 | 270027890 | Spur gear |
Загрузка ...
|
|
| 58 | 270027930 | Hollow shaft |
Загрузка ...
|
|
| 59 | 900004180 | Nilos-ring |
Загрузка ...
|
|
| 60 | 270027810 | Housing cover |
Загрузка ...
|
|
| 61 | 900004240 | Gasket ring |
Загрузка ...
|
|
| 62 | 009199100 | Male connector |
Загрузка ...
|
|
| 63 | 009377511 | Gasket ring |
Загрузка ...
|
|
| 64 | 270027980 | Air bleed valve |
Загрузка ...
|
|
| 65 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 66 | 900000860 | Gasket ring |
Загрузка ...
|
|
| 67 | 009198390 | Oil sight glass |
Загрузка ...
|
|
| 68 | 270027850 | Cover |
Загрузка ...
|
|
| 69 | 009377010 | Gasket ring |
Загрузка ...
|
|
| 70 | 009060060 | Screw plug |
Загрузка ...
|
|
| 71 | 270027840 | Holding plate |
Загрузка ...
|
|
| 72 | 009082200 | Hex nut |
Загрузка ...
|
|
| 73 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 74 | 009260240 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 75 | 009260280 | Oil-Id.-no.= 5ltr |
Загрузка ...
|
|
| 76 | 270034740 | Flange |
Загрузка ...
|
|
| 77 | 900002320 | Allen screw |
Загрузка ...
|
|
| 78 | 270035740 | Washer |
Загрузка ...
|
|
| 79 | 270035750 | Housing ring |
Загрузка ...
|
|
| 80 | 009059000 | Threaded pin |
Загрузка ...
|
|
| 81 | 270041330 | Cap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
