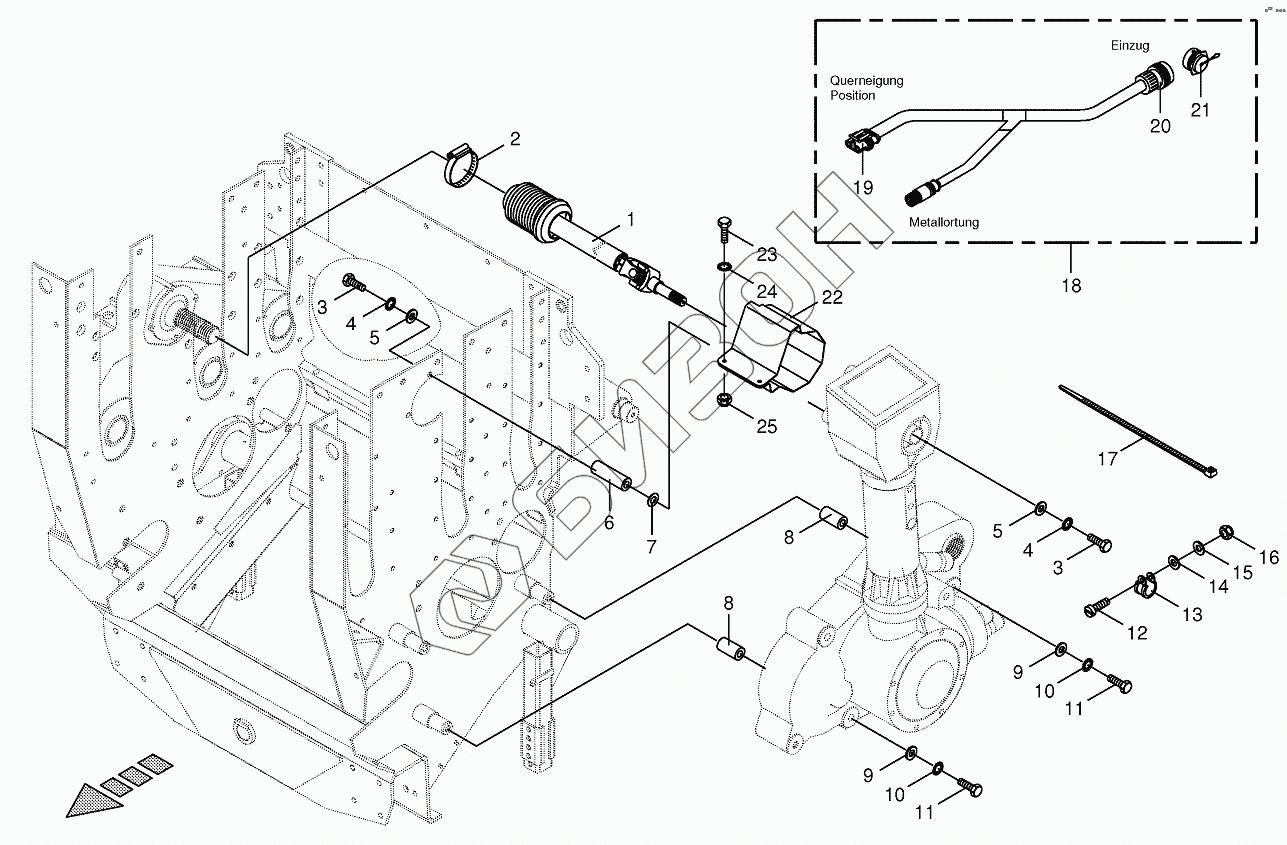

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. P.T.O shafts
1
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009559011 | Pto drive shaft |
Загрузка ...
|
|
| 2 | 009240070 | Tube clip |
Загрузка ...
|
|
| 3 | 009014631 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009105061 | Washer |
Загрузка ...
|
|
| 6 | 200219930 | Bushing |
Загрузка ...
|
|
| 7 | 009108030 | Shim ring |
Загрузка ...
|
|
| 8 | 200233640 | Tube |
Загрузка ...
|
|
| 9 | 009103031 | Washer |
Загрузка ...
|
|
| 10 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009003491 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009037450 | Allen screw |
Загрузка ...
|
|
| 13 | 009240090 | Tube clip w. rubber |
Загрузка ...
|
|
| 14 | 009105001 | Washer |
Загрузка ...
|
|
| 15 | 009103650 | Washer |
Загрузка ...
|
|
| 16 | 009087020 | Locknut |
Загрузка ...
|
|
| 17 | 009226711 | Cable band |
Загрузка ...
|
|
| 18 | 200800032 | Wiring harness-feed system |
Загрузка ...
|
|
| 19 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 20 | 200801710 | Plug-14-pole |
Загрузка ...
|
|
| 21 | 003034140 | Blind-plug |
Загрузка ...
|
|
| 22 | 200244180 | Guard plate |
Загрузка ...
|
|
| 23 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009087041 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
