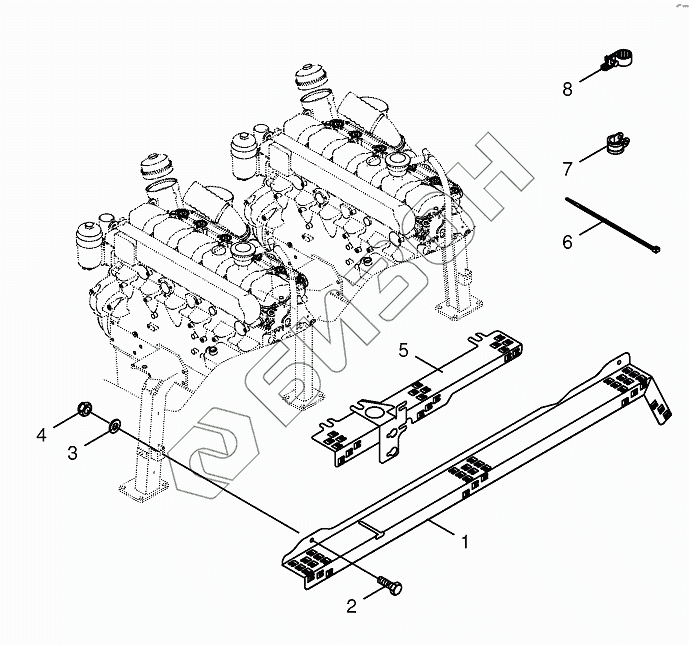

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. Wiring harness fastening

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
6
6
6
7
7
7
8
8
8
8
8
8
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 200236600 Cable support
Загрузка ...
2 009006360 Hex head bolt
Загрузка ...
3 900001210 Washer
Загрузка ...
4 009087580 Locknut
Загрузка ...
5 200236610 Wiring harness plate-below
Загрузка ...
6 009226711 Cable band
Загрузка ...
6 009226722 Cable band
Загрузка ...
6 009226731 Cable band
Загрузка ...
7 009240620 Tube clip w. rubber
Загрузка ...
7 009240610 Tube clip w. rubber
Загрузка ...
8 009240680 Screwless corrugatend tube
Загрузка ...
8 009240690 Screwless corrugatend tube
Загрузка ...
8 009240700 Screwless corrugatend tube
Загрузка ...
8 009240710 Screwless corrugatend tube
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
