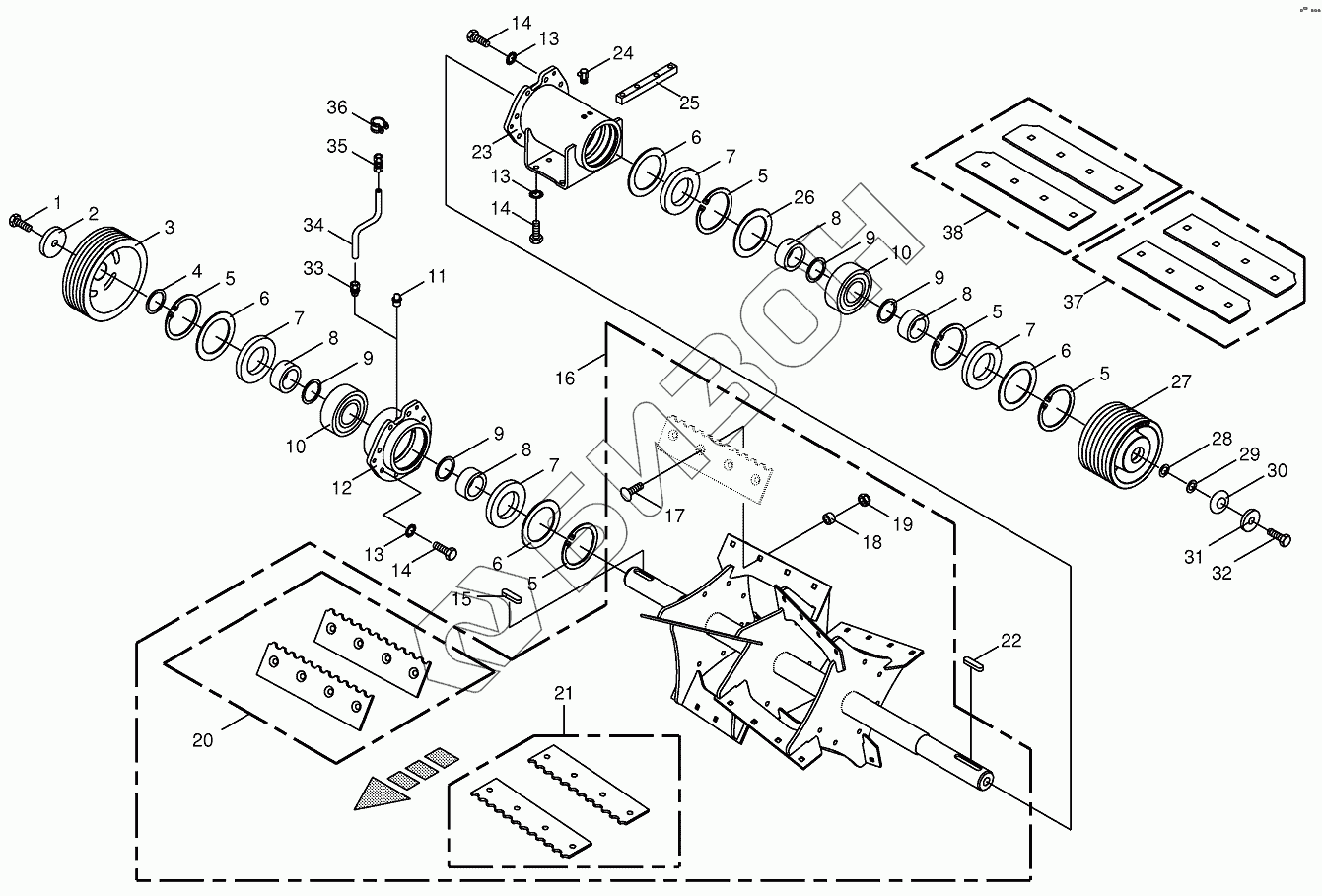

Графический каталог запасных частей к технике: KRONE BIG-X-800. Discharge accelerator/bearing
1
2
3
4
4
5
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009003520 | Hex head bolt-left-hand thread |
Загрузка ...
|
|
| 2 | 002219992 | End plate |
Загрузка ...
|
|
| 3 | 002245393 | Pulley |
Загрузка ...
|
|
| 4 | 009110051 | Shim ring |
Загрузка ...
|
|
| 4 | 009109690 | Shim ring |
Загрузка ...
|
|
| 5 | 009116960 | Circlip |
Загрузка ...
|
|
| 6 | 002141150 | Washer |
Загрузка ...
|
|
| 7 | 009360021 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 8 | 002141130 | Spacer ring |
Загрузка ...
|
|
| 9 | 009107401 | Supporting disc |
Загрузка ...
|
|
| 10 | 009319000 | Pendular roller bearing |
Загрузка ...
|
|
| 11 | 009191050 | Grease niple |
Загрузка ...
|
|
| 12 | 002141240 | Bearing housing-right |
Загрузка ...
|
|
| 13 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009150040 | Fit-in key |
Загрузка ...
|
|
| 16 | 002142090 | Rotor-cpl. |
Загрузка ...
|
|
| 17 | 009047791 | Coach bolt |
Загрузка ...
|
|
| 18 | 002276802 | Bushing |
Загрузка ...
|
|
| 19 | 009087010 | Locknut |
Загрузка ...
|
|
| 20 | 200202410 | Elevator paddle-right, by pairs |
Загрузка ...
|
|
| 21 | 200202400 | Elevator paddle-left, by pairs |
Загрузка ...
|
|
| 22 | 009150180 | Fit-in key |
Загрузка ...
|
|
| 23 | 002141210 | Bearing housing-left |
Загрузка ...
|
|
| 24 | 009191070 | Grease niple |
Загрузка ...
|
|
| 25 | 002141140 | Thread block |
Загрузка ...
|
|
| 26 | 009108310 | Shim ring |
Загрузка ...
|
|
| 26 | 009108270 | Shim ring |
Загрузка ...
|
|
| 27 | 200215990 | Pulley |
Загрузка ...
|
|
| 28 | 009108261 | Shim ring |
Загрузка ...
|
|
| 28 | 009108081 | Shim ring |
Загрузка ...
|
|
| 29 | 009107181 | Supporting disc |
Загрузка ...
|
|
| 30 | 009099280 | Spring washer |
Загрузка ...
|
|
| 31 | 002142170 | Bushing |
Загрузка ...
|
|
| 32 | 009021080 | Hex head bolt |
Загрузка ...
|
|
| 33 | 270011250 | Screw-in connection-optional |
Загрузка ...
|
|
| 34 | 270011280 | Tube-optional |
Загрузка ...
|
|
| 35 | 270011260 | Reducer fitting-optional |
Загрузка ...
|
|
| 36 | 270011270 | Tube clip w. rubber-optional |
Загрузка ...
|
|
| 37 | 200231960 | Elevator paddle-left, by pairs |
Загрузка ...
|
|
| 38 | 200231950 | Elevator paddle-right, by pairs |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
