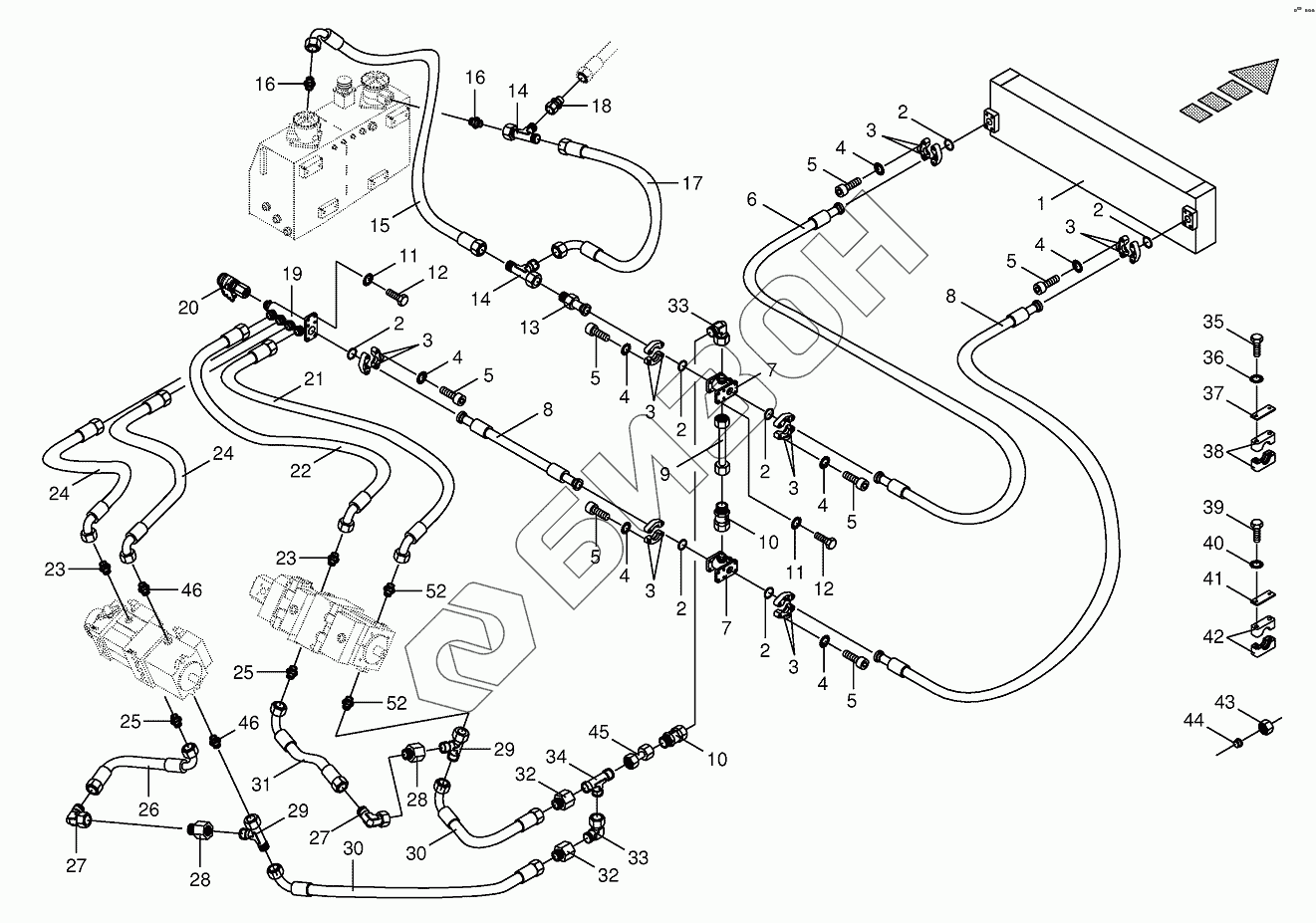

Графический каталог запасных частей к технике: KRONE BIG-X-800. Housing line/oil cooler
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
7
7
8
8
9
10
10
11
11
12
12
12
13
14
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
27
28
28
29
29
30
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
52
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002150580 | Oil cooler |
Загрузка ...
|
|
| 2 | 009376470 | O-ring |
Загрузка ...
|
|
| 3 | 009193660 | SAE-flange section |
Загрузка ...
|
|
| 4 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009031391 | Allen screw |
Загрузка ...
|
|
| 6 | 009201210 | High pressure hose line |
Загрузка ...
|
|
| 7 | 002147600 | Collector-radiator |
Загрузка ...
|
|
| 8 | 009201220 | High pressure hose line |
Загрузка ...
|
|
| 9 | 200212080 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 002297111 | Non-return valve |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 13 | 270002940 | SAE-flange adapter |
Загрузка ...
|
|
| 14 | 009208280 | Adjustable L connection |
Загрузка ...
|
|
| 15 | 009201200 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009208201 | Male connector |
Загрузка ...
|
|
| 17 | 009201181 | High pressure hose line |
Загрузка ...
|
|
| 18 | 900002500 | Reducer fitting |
Загрузка ...
|
|
| 19 | 002147591 | Collector-pump |
Загрузка ...
|
|
| 20 | 270010190 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 21 | 270006290 | High pressure hose line |
Загрузка ...
|
|
| 22 | 270010880 | High pressure hose line |
Загрузка ...
|
|
| 23 | 900000840 | Male connector |
Загрузка ...
|
|
| 24 | 270010890 | High pressure hose line |
Загрузка ...
|
|
| 25 | 009211741 | Male connector |
Загрузка ...
|
|
| 26 | 009201150 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009211730 | Angle lug |
Загрузка ...
|
|
| 28 | 900000830 | Reducer fitting |
Загрузка ...
|
|
| 29 | 900000820 | Adjustable L connection |
Загрузка ...
|
|
| 30 | 270013110 | High pressure hose line |
Загрузка ...
|
|
| 31 | 009201150 | High pressure hose line |
Загрузка ...
|
|
| 32 | 900000950 | Reducer fitting |
Загрузка ...
|
|
| 33 | 009208220 | Angle lug |
Загрузка ...
|
|
| 34 | 009199080 | T-connector |
Загрузка ...
|
|
| 35 | 009010060 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009251450 | Cover plate |
Загрузка ...
|
|
| 38 | 009251031 | Tube clamp-2 halves |
Загрузка ...
|
|
| 39 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 41 | 009251251 | Cover plate |
Загрузка ...
|
|
| 42 | 009251501 | Tube clamp-2 halves |
Загрузка ...
|
|
| 43 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 44 | 009197490 | Cutting ring |
Загрузка ...
|
|
| 45 | 270002100 | Double nipple |
Загрузка ...
|
|
| 46 | 900002520 | Male connector |
Загрузка ...
|
|
| 52 | 900000840 | Male connector |
Загрузка ...
|
|
| 52 | 900002520 | Male connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
