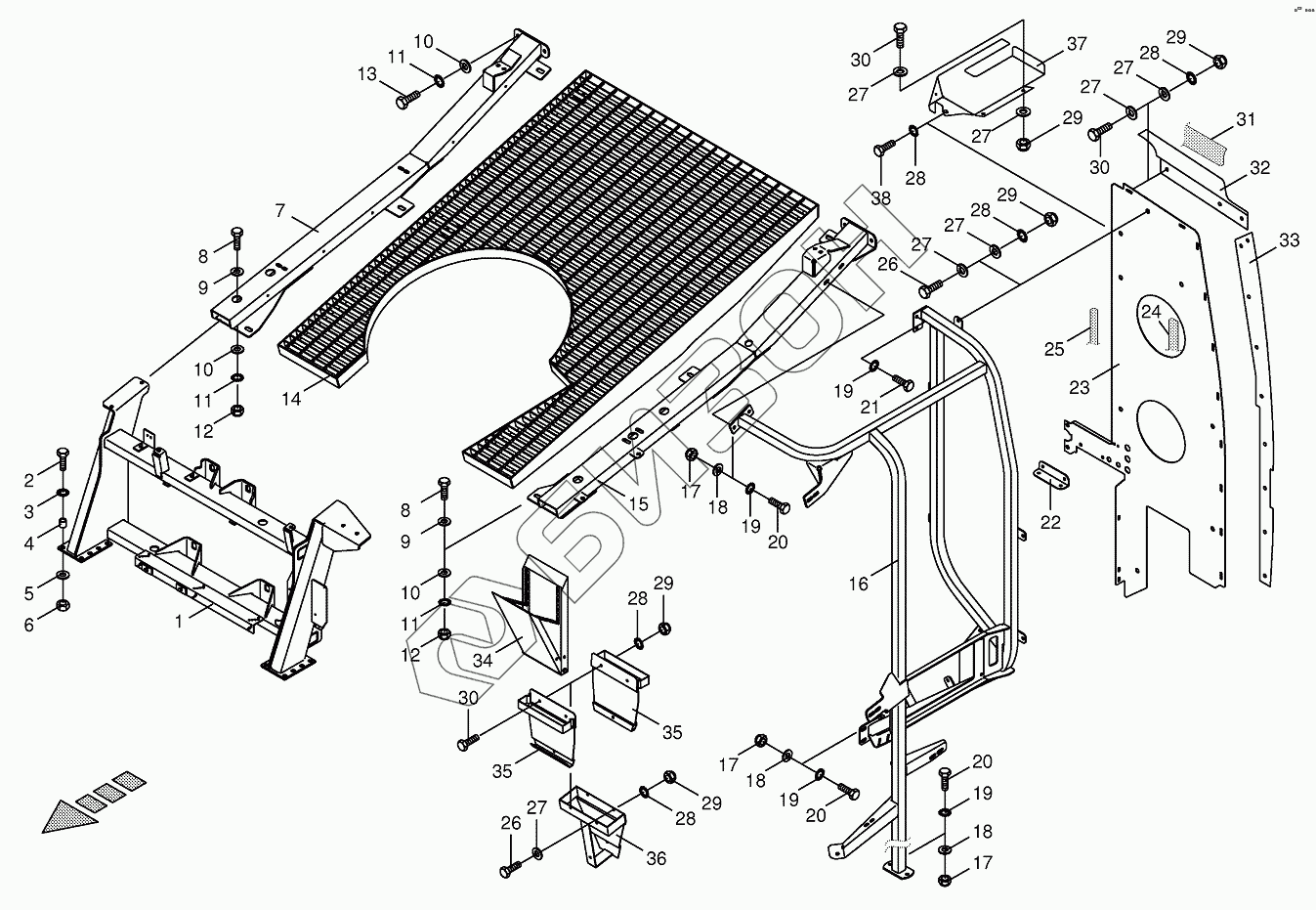

Графический каталог запасных частей к технике: KRONE BIG-X-800. Panelling frame/Cladding-front top
1
2
3
4
5
6
7
8
8
9
9
10
10
10
11
11
11
12
12
13
14
15
16
17
17
17
18
18
18
19
19
19
19
20
20
20
21
22
23
24
25
26
26
27
27
27
27
27
27
27
28
28
28
28
28
29
29
29
29
29
30
30
30
31
32
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002144772 | Middle retainer |
Загрузка ...
|
|
| 2 | 009014840 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 002256241 | Bushing |
Загрузка ...
|
|
| 5 | 009103031 | Washer |
Загрузка ...
|
|
| 6 | 009082200 | Hex nut |
Загрузка ...
|
|
| 7 | 200223500 | Stringer-right front |
Загрузка ...
|
|
| 8 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009105061 | Washer |
Загрузка ...
|
|
| 10 | 009103200 | Washer |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087010 | Locknut |
Загрузка ...
|
|
| 13 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 14 | 200223900 | Rust-front |
Загрузка ...
|
|
| 15 | 200223600 | Stringer-left front |
Загрузка ...
|
|
| 16 | 200224220 | Seperating plate frame-left |
Загрузка ...
|
|
| 17 | 009087580 | Locknut |
Загрузка ...
|
|
| 18 | 009104140 | Washer |
Загрузка ...
|
|
| 19 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 22 | 200224650 | Angle strap |
Загрузка ...
|
|
| 23 | 200224660 | Seperating plate |
Загрузка ...
|
|
| 24 | 009386951 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 25 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 26 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009106030 | Washer |
Загрузка ...
|
|
| 28 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009087060 | Locknut |
Загрузка ...
|
|
| 30 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 31 | 002233911 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 32 | 200224680 | Shift plate-top |
Загрузка ...
|
|
| 33 | 200224670 | Shift plate |
Загрузка ...
|
|
| 34 | 270007770 | Drop-type sprag |
Загрузка ...
|
|
| 35 | 200215420 | Holder for block |
Загрузка ...
|
|
| 36 | 002281941 | Holder for block |
Загрузка ...
|
|
| 37 | 200232320 | Cover plate |
Загрузка ...
|
|
| 38 | 009002530 | Нех hеаd bоlt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
