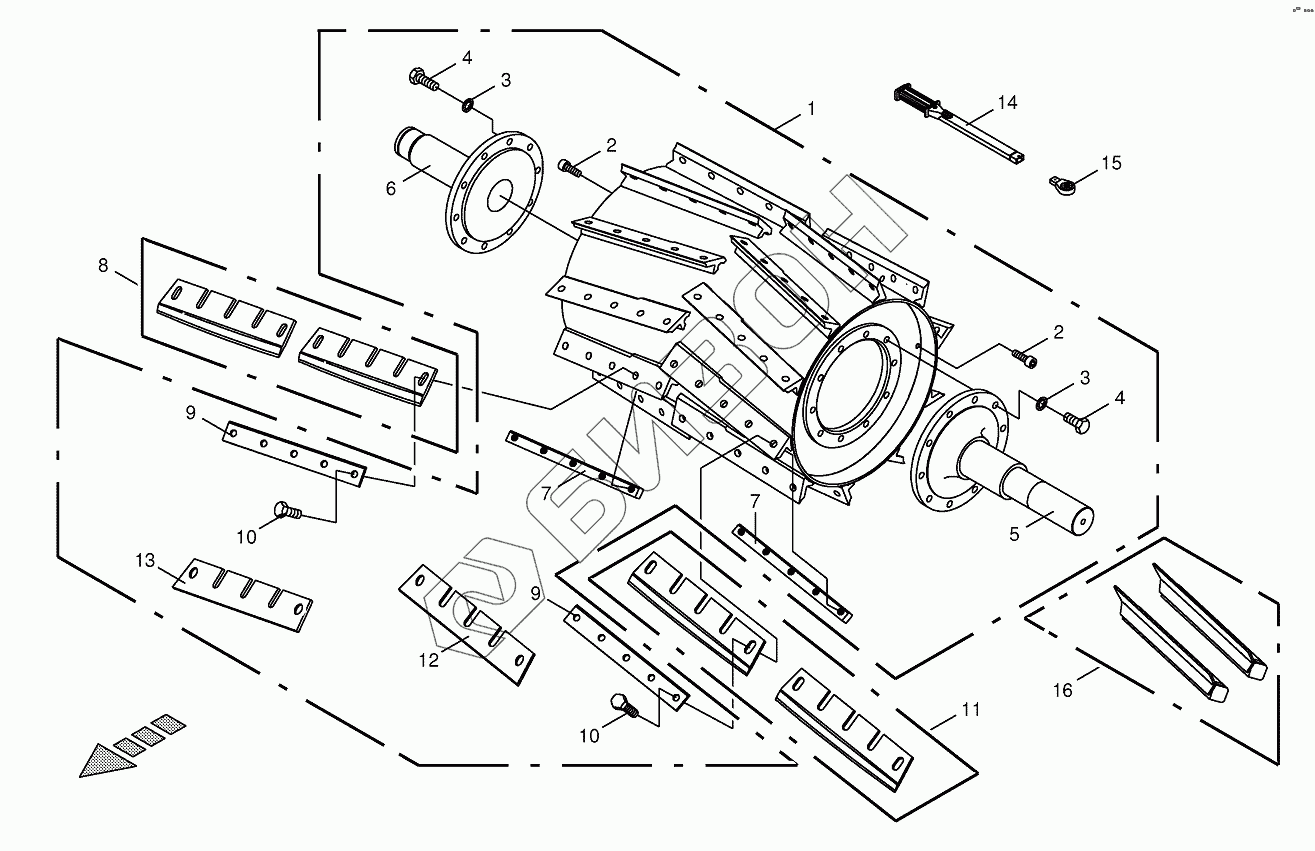

Графический каталог запасных частей к технике: KRONE BIG-X-800. Chopping drum
1
1
1
1
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
8
8
9
9
10
10
11
11
11
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200219790 | Chopping drum-20-knifes |
Загрузка ...
|
|
| 1 | 200233050 | Chopping drum-28-knifes |
Загрузка ...
|
|
| 1 | 200219870 | Chopping drum-28-knifes |
Загрузка ...
|
|
| 1 | 200233060 | Chopping drum-40-knifes |
Загрузка ...
|
|
| 1 | 200219840 | Chopping drum-40-knifes |
Загрузка ...
|
|
| 1 | 200233040 | Chopping drum-20-knifes |
Загрузка ...
|
|
| 2 | 009031650 | Allen screw |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009003260 | Hex head bolt |
Загрузка ...
|
|
| 5 | 200232940 | Flange-left |
Загрузка ...
|
|
| 5 | 002143000 | Flange-left |
Загрузка ...
|
|
| 6 | 002145130 | Flange-right |
Загрузка ...
|
|
| 7 | 002195553 | Screw-on strip |
Загрузка ...
|
|
| 8 | 003507710 | Knife grass-right by pairs, special |
Загрузка ...
|
|
| 8 | 200233690 | Knife maize-right by pairs, special |
Загрузка ...
|
|
| 8 | 003507730 | Knife maize-right by pairs, universal |
Загрузка ...
|
|
| 8 | 003507690 | Knife grass-right by pairs, universal |
Загрузка ...
|
|
| 9 | 002195561 | Perforated plate |
Загрузка ...
|
|
| 10 | 009003230 | Hex head bolt |
Загрузка ...
|
|
| 11 | 003507680 | Knife grass-left by pairs, universal |
Загрузка ...
|
|
| 11 | 003507700 | Knife grass-left by pairs, special |
Загрузка ...
|
|
| 11 | 003507720 | Knife maize-left by pairs, universal |
Загрузка ...
|
|
| 11 | 200233680 | Knife maize-left by pairs, special |
Загрузка ...
|
|
| 12 | 002196191 | Knife support cover plate- left, by pairs |
Загрузка ...
|
|
| 13 | 002196201 | Knife support cover plate- right, by pairs |
Загрузка ...
|
|
| 14 | 270000530 | Torque spanner |
Загрузка ...
|
|
| 15 | 270000520 | Ring plug tool |
Загрузка ...
|
|
| 16 | 200241060 | Knife support cover-left by pairs, optional |
Загрузка ...
|
|
| 16 | 200241050 | Knife support cover-right by pairs, optional |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
