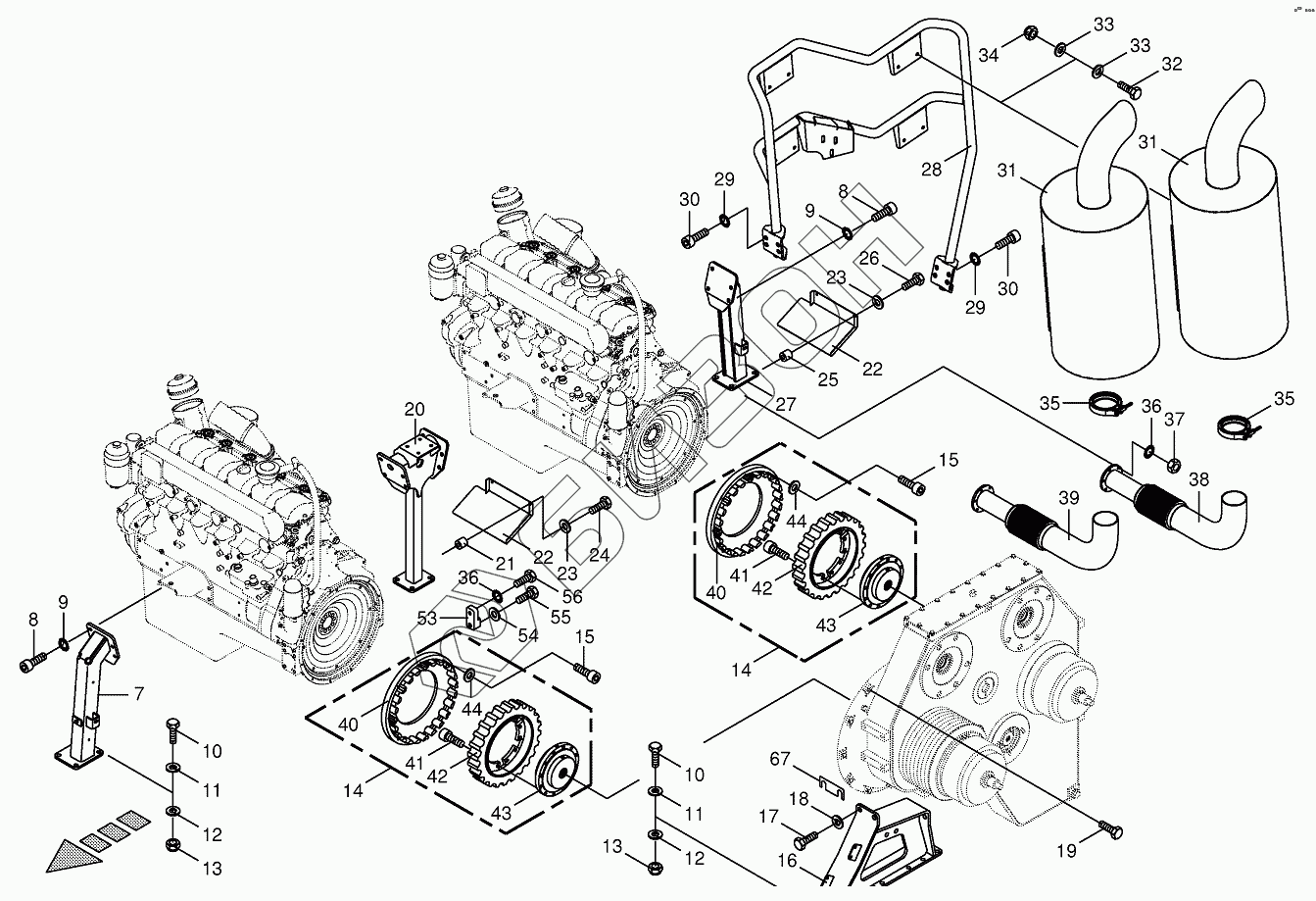

Графический каталог запасных частей к технике: KRONE BIG-X-800. Clutch/Silencer-BIG X1000
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
29
30
30
31
31
32
33
33
34
35
35
36
36
37
38
39
40
40
41
41
42
42
43
43
44
44
53
54
55
56
67
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7 | 200220800 | Engine support-front |
Загрузка ...
|
|
| 8 | 900000290 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009103620 | Washer |
Загрузка ...
|
|
| 12 | 009103031 | Washer |
Загрузка ...
|
|
| 13 | 009087161 | Locknut |
Загрузка ...
|
|
| 14 | 270010520 | Clutch |
Загрузка ...
|
|
| 15 | 009031011 | Allen screw |
Загрузка ...
|
|
| 16 | 002150900 | Engine support-left |
Загрузка ...
|
|
| 17 | 009006880 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009103300 | Washer |
Загрузка ...
|
|
| 19 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 20 | 200224150 | Engine support-middle |
Загрузка ...
|
|
| 21 | 002401872 | Spacer bushing |
Загрузка ...
|
|
| 22 | 002330894 | Screeninig sheet |
Загрузка ...
|
|
| 23 | 009104130 | Washer |
Загрузка ...
|
|
| 24 | 009002641 | Hex head bolt |
Загрузка ...
|
|
| 25 | 003383081 | Bushing |
Загрузка ...
|
|
| 26 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 27 | 200223970 | Engine support-back |
Загрузка ...
|
|
| 28 | 200225260 | Baffle console |
Загрузка ...
|
|
| 29 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 30 | 900002150 | Allen screw |
Загрузка ...
|
|
| 31 | 009405560 | Silencer |
Загрузка ...
|
|
| 32 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009104140 | Washer |
Загрузка ...
|
|
| 34 | 009087580 | Locknut |
Загрузка ...
|
|
| 35 | 009240420 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 36 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009080441 | Hex nut |
Загрузка ...
|
|
| 38 | 009405550 | Flue gas pipe-back |
Загрузка ...
|
|
| 39 | 009405540 | Flue gas pipe-front |
Загрузка ...
|
|
| 40 | 270014860 | Flange |
Загрузка ...
|
|
| 41 | 009032103 | Allen screw |
Загрузка ...
|
|
| 42 | 009402190 | Rubber element |
Загрузка ...
|
|
| 43 | 270014850 | Hub |
Загрузка ...
|
|
| 44 | 009107120 | Supporting disc |
Загрузка ...
|
|
| 53 | 270006580 | Support |
Загрузка ...
|
|
| 54 | 009105061 | Washer |
Загрузка ...
|
|
| 55 | 900000920 | Hex head bolt |
Загрузка ...
|
|
| 56 | 009016223 | Hex head bolt |
Загрузка ...
|
|
| 67 | 200232190 | Filler plate |
Загрузка ...
|
|
| 67 | 200232200 | Filler plate |
Загрузка ...
|
|
| 67 | 200232210 | Filler plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
