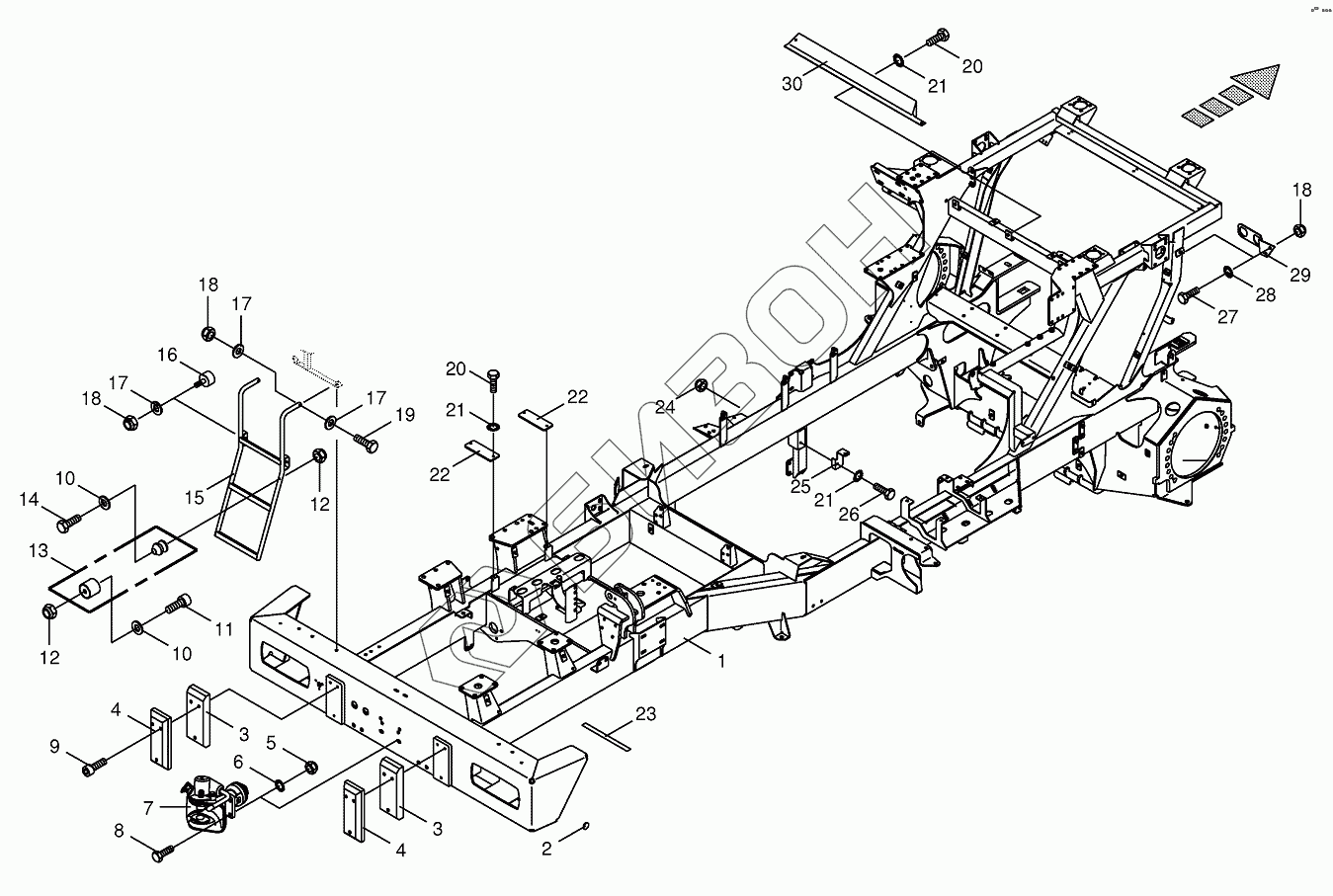

Графический каталог запасных частей к технике: KRONE BIG-X-800. Frame/trailer hitch/ascending ladder
1
2
3
3
4
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
17
17
18
18
18
19
20
20
21
21
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002143701 | Main frame |
Загрузка ...
|
|
| 2 | 009388600 | Housing foot |
Загрузка ...
|
|
| 3 | 200228910 | Reflection loss or gain |
Загрузка ...
|
|
| 4 | 009242290 | Rubber pad |
Загрузка ...
|
|
| 5 | 009087161 | Locknut |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009235170 | Trailer hitch |
Загрузка ...
|
|
| 8 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 9 | 900002140 | Allen screw |
Загрузка ...
|
|
| 10 | 009104111 | Washer |
Загрузка ...
|
|
| 11 | 009030451 | Allen screw |
Загрузка ...
|
|
| 12 | 009087041 | Locknut |
Загрузка ...
|
|
| 13 | 002508311 | Clamp and buffer |
Загрузка ...
|
|
| 14 | 009014121 | Hex head bolt |
Загрузка ...
|
|
| 15 | 200233870 | Ladder-back |
Загрузка ...
|
|
| 16 | 009242281 | Rubber pad |
Загрузка ...
|
|
| 17 | 009104140 | Washer |
Загрузка ...
|
|
| 18 | 009087580 | Locknut |
Загрузка ...
|
|
| 19 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 22 | 200226400 | Plate |
Загрузка ...
|
|
| 23 | 009394041 | Locking tab |
Загрузка ...
|
|
| 24 | 009087060 | Locknut |
Загрузка ...
|
|
| 25 | 002156880 | Clutch support |
Загрузка ...
|
|
| 26 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 29 | 002136840 | Plug fastening |
Загрузка ...
|
|
| 30 | 003600981 | Intermediate housing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
