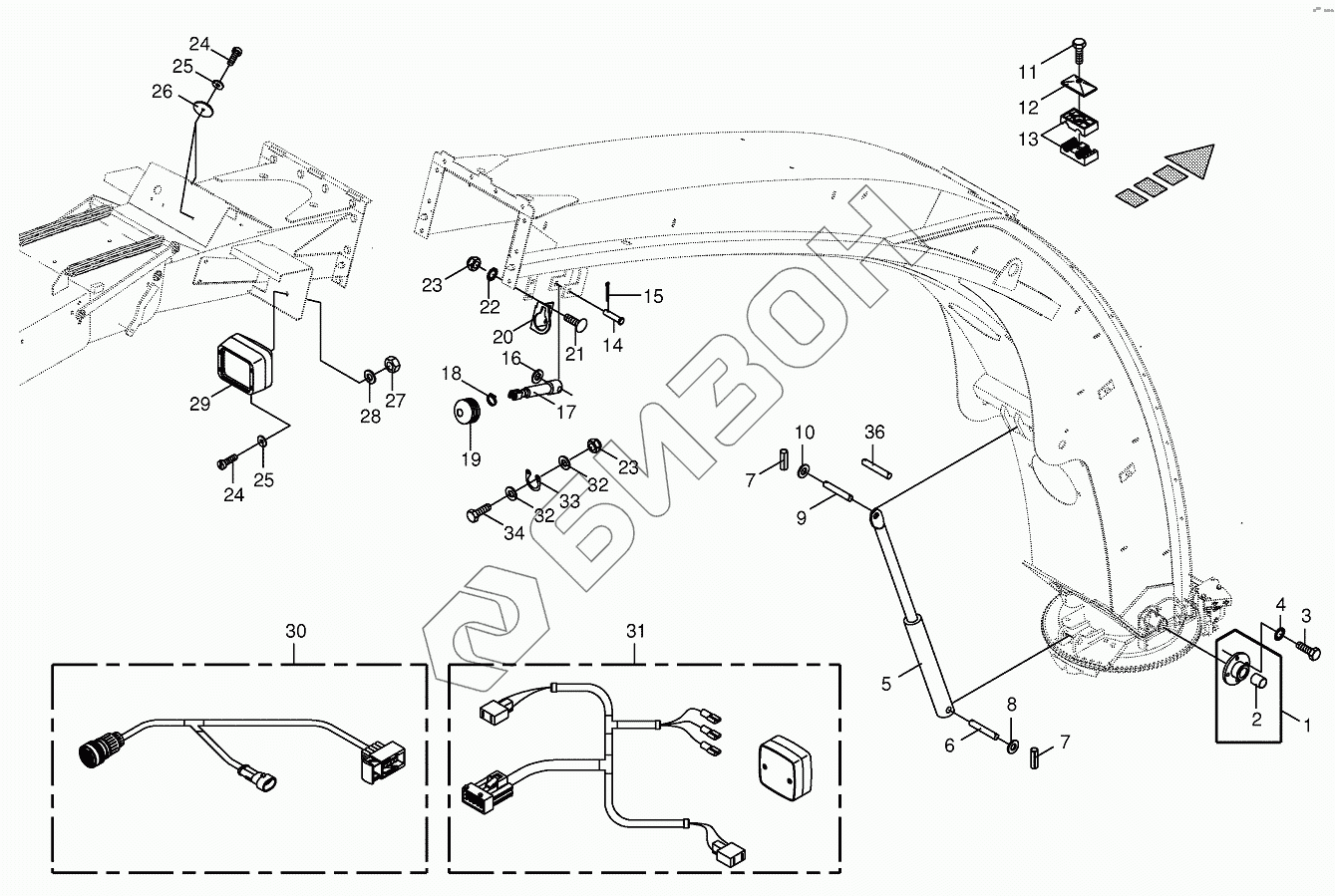

Графический каталог запасных частей к технике: KRONE BIG-X-800. Upper discharge chute-mounting parts
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
32
32
33
34
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200801060 | 200801060 | Wiring harness-short |
Загрузка ...
|
|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 009187850 | 009187850 | Sealing set |
Загрузка ...
|
|
| 009188240 | 009188240 | Sealing set |
Загрузка ...
|
|
| 1 | 001546860 | Bearing flange |
Загрузка ...
|
|
| 2 | 009349350 | Bearing bush |
Загрузка ...
|
|
| 3 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 270019930 | Hydraulic cylinder |
Загрузка ...
|
|
| 6 | 001547441 | Pin |
Загрузка ...
|
|
| 7 | 009126732 | Roll pin |
Загрузка ...
|
|
| 8 | 009105140 | Washer |
Загрузка ...
|
|
| 9 | 001530881 | Pin |
Загрузка ...
|
|
| 10 | 009108451 | Shim ring |
Загрузка ...
|
|
| 11 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009251340 | Cover plate |
Загрузка ...
|
|
| 13 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 13 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 14 | 002156210 | Pin |
Загрузка ...
|
|
| 14 | 200236320 | Pin |
Загрузка ...
|
|
| 15 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 16 | 009105102 | Washer |
Загрузка ...
|
|
| 17 | 002225623 | Hydraulic cylinder |
Загрузка ...
|
|
| 18 | 009240030 | Tube clip |
Загрузка ...
|
|
| 19 | 009403910 | Bellows |
Загрузка ...
|
|
| 20 | 002164910 | Cylinder support |
Загрузка ...
|
|
| 21 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 22 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009087580 | Locknut |
Загрузка ...
|
|
| 24 | 009037471 | Allen screw |
Загрузка ...
|
|
| 25 | 009105001 | Washer |
Загрузка ...
|
|
| 26 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 27 | 009082071 | Hex nut |
Загрузка ...
|
|
| 28 | 009100310 | Spring washer |
Загрузка ...
|
|
| 29 | 009246350 | Work light |
Загрузка ...
|
|
| 30 | 200800450 | Wiring harness-long |
Загрузка ...
|
|
| 31 | 003031713 | Wiring harness-discharge chute |
Загрузка ...
|
|
| 32 | 009104140 | Washer |
Загрузка ...
|
|
| 33 | 200238480 | Holding bow |
Загрузка ...
|
|
| 34 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 36 | 001547441 | Pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
