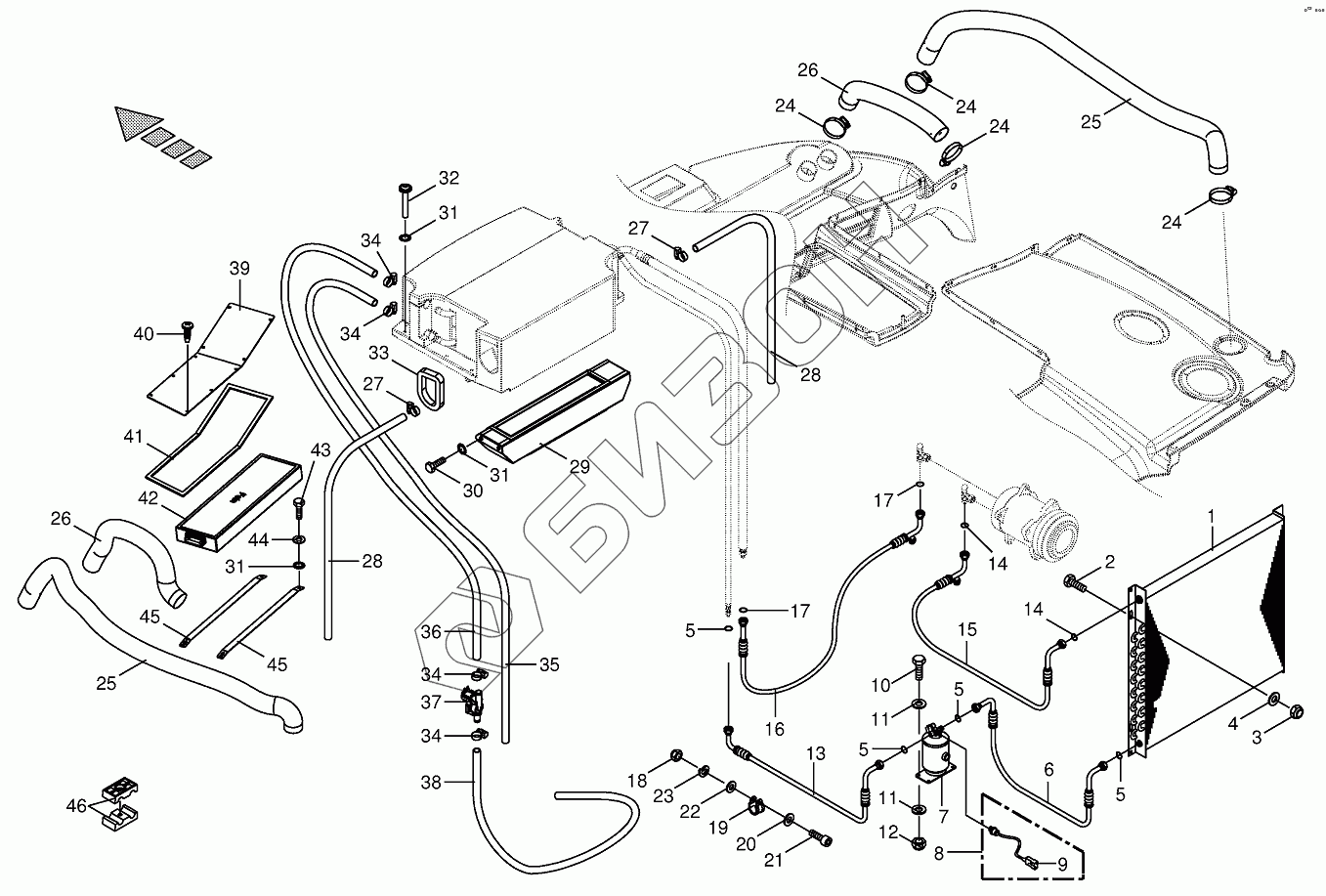

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Air conditioning
1
2
3
4
5
5
5
5
6
7
8
9
10
10
10
11
11
12
13
14
14
15
16
17
17
18
19
19
19
20
21
22
23
24
24
24
24
25
25
26
26
27
27
28
28
29
30
31
31
31
32
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009401110 | Condenser for air conditioner |
Загрузка ...
|
|
| 2 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009376220 | O-ring |
Загрузка ...
|
|
| 6 | 270045200 | Tube |
Загрузка ...
|
|
| 7 | 009401070 | Drier |
Загрузка ...
|
|
| 8 | 009401091 | Pressure switch |
Загрузка ...
|
|
| 9 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 10 | 009002000 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009104111 | Washer |
Загрузка ...
|
|
| 12 | 009087041 | Locknut |
Загрузка ...
|
|
| 13 | 009402580 | Tube |
Загрузка ...
|
|
| 14 | 009376230 | O-ring |
Загрузка ...
|
|
| 15 | 270045210 | Tube |
Загрузка ...
|
|
| 16 | 270045220 | Tube |
Загрузка ...
|
|
| 17 | 009376240 | O-ring |
Загрузка ...
|
|
| 18 | 009082071 | Hex nut |
Загрузка ...
|
|
| 19 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 19 | 009240620 | Tube clip w. rubber |
Загрузка ...
|
|
| 20 | 009105001 | Washer |
Загрузка ...
|
|
| 21 | 009030140 | Allen screw |
Загрузка ...
|
|
| 22 | 009103650 | Washer |
Загрузка ...
|
|
| 23 | 009100310 | Spring washer |
Загрузка ...
|
|
| 24 | 009240040 | Tube clip |
Загрузка ...
|
|
| 25 | 200275510 | Inner tube |
Загрузка ...
|
|
| 26 | 200275500 | Inner tube |
Загрузка ...
|
|
| 27 | 009240490 | Tube clip |
Загрузка ...
|
|
| 28 | 002204300 | Hose |
Загрузка ...
|
|
| 29 | 200275430 | Aspiration port |
Загрузка ...
|
|
| 30 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 32 | 200275420 | Fillister head screw |
Загрузка ...
|
|
| 33 | 200275490 | Gasket |
Загрузка ...
|
|
| 34 | 009240011 | Tube clip |
Загрузка ...
|
|
| 35 | 002204250 | Hose |
Загрузка ...
|
|
| 36 | 200275440 | Hose |
Загрузка ...
|
|
| 37 | 270008420 | Water valve |
Загрузка ...
|
|
| 38 | 200275450 | Hose |
Загрузка ...
|
|
| 39 | 200275460 | Cover |
Загрузка ...
|
|
| 40 | 200275530 | Drilling screw |
Загрузка ...
|
|
| 41 | 200275470 | Cellular rubber |
Загрузка ...
|
|
| 42 | 200275520 | Filter |
Загрузка ...
|
|
| 43 | 009006060 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009103511 | Washer |
Загрузка ...
|
|
| 45 | 200275480 | Plate spring |
Загрузка ...
|
|
| 46 | 270042640 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
