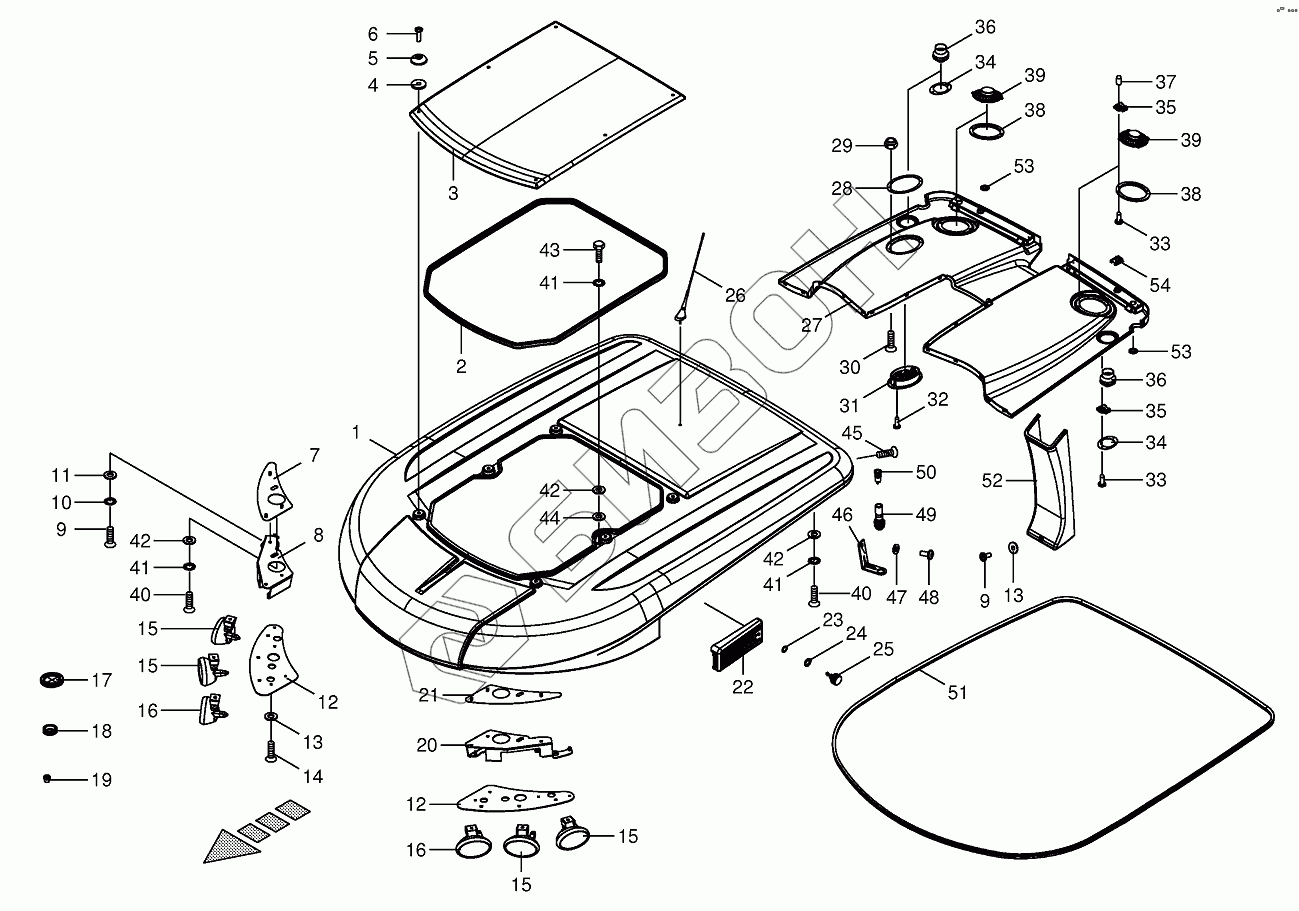

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Cab-roof
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
13
14
15
15
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
38
39
39
40
40
41
41
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270050181 | Roof hood |
Загрузка ...
|
|
| 2 | 200275270 | Sealing profile |
Загрузка ...
|
|
| 3 | 270050190 | Service cap |
Загрузка ...
|
|
| 4 | 002204790 | Intermediate washer |
Загрузка ...
|
|
| 5 | 002204800 | Outside washer |
Загрузка ...
|
|
| 6 | 200275180 | Fillister head screw |
Загрузка ...
|
|
| 7 | 200275260 | Stiffening |
Загрузка ...
|
|
| 8 | 200275240 | Lamp carrier |
Загрузка ...
|
|
| 9 | 200274490 | Fillister head screw |
Загрузка ...
|
|
| 10 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 11 | 200275170 | Fender washer |
Загрузка ...
|
|
| 12 | 200275210 | Lamp carrier |
Загрузка ...
|
|
| 13 | 009103511 | Washer |
Загрузка ...
|
|
| 14 | 200275050 | Fillister head screw |
Загрузка ...
|
|
| 15 | 009246880 | Bulb |
Загрузка ...
|
|
| 15 | 200812320 | Headlight |
Загрузка ...
|
|
| 16 | 200812310 | Headlight |
Загрузка ...
|
|
| 16 | 009246880 | Bulb |
Загрузка ...
|
|
| 17 | 200275220 | Sleeve |
Загрузка ...
|
|
| 18 | 270012410 | Cable socket |
Загрузка ...
|
|
| 19 | 200275200 | Cable socket |
Загрузка ...
|
|
| 20 | 200275230 | Lamp carrier |
Загрузка ...
|
|
| 21 | 200275250 | Stiffening |
Загрузка ...
|
|
| 22 | 270050200 | Roof door |
Загрузка ...
|
|
| 23 | 200275190 | Snap ring |
Загрузка ...
|
|
| 24 | 002205870 | Spacer ring |
Загрузка ...
|
|
| 25 | 002205860 | Locking spigot |
Загрузка ...
|
|
| 26 | 002205250 | Car radio antenna |
Загрузка ...
|
|
| 27 | 270050290 | Roof liner |
Загрузка ...
|
|
| 28 | 200274350 | Baffle |
Загрузка ...
|
|
| 29 | 009087020 | Locknut |
Загрузка ...
|
|
| 30 | 009043471 | Countersunkscrew |
Загрузка ...
|
|
| 31 | 270062630 | Lighting cpl |
Загрузка ...
|
|
| 32 | 009068100 | Slotted pan head screw |
Загрузка ...
|
|
| 33 | 200277930 | Self-tapping screw |
Загрузка ...
|
|
| 34 | 200274320 | Baffle |
Загрузка ...
|
|
| 35 | 002204910 | Sheet nut |
Загрузка ...
|
|
| 36 | 200274310 | Round nozzle |
Загрузка ...
|
|
| 37 | 002206420 | Thermoplastic end cap |
Загрузка ...
|
|
| 38 | 002204900 | Protective grating |
Загрузка ...
|
|
| 39 | 002203970 | Speaker |
Загрузка ...
|
|
| 40 | 200277780 | Fillister head screw |
Загрузка ...
|
|
| 41 | 900005850 | Washer |
Загрузка ...
|
|
| 42 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 43 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 44 | 200277830 | Rubber washer |
Загрузка ...
|
|
| 45 | 200275640 | Fillister head screw |
Загрузка ...
|
|
| 46 | 200277850 | Bracket |
Загрузка ...
|
|
| 47 | 200277840 | Spring washer |
Загрузка ...
|
|
| 48 | 200277770 | Fillister head screw |
Загрузка ...
|
|
| 49 | 002206570 | Adapter |
Загрузка ...
|
|
| 50 | 200277820 | Screw use |
Загрузка ...
|
|
| 51 | 200277810 | Sealing profile |
Загрузка ...
|
|
| 52 | 270050300 | Wire channel |
Загрузка ...
|
|
| 53 | 200274360 | Sealing plug |
Загрузка ...
|
|
| 54 | 200274390 | Sheet nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
