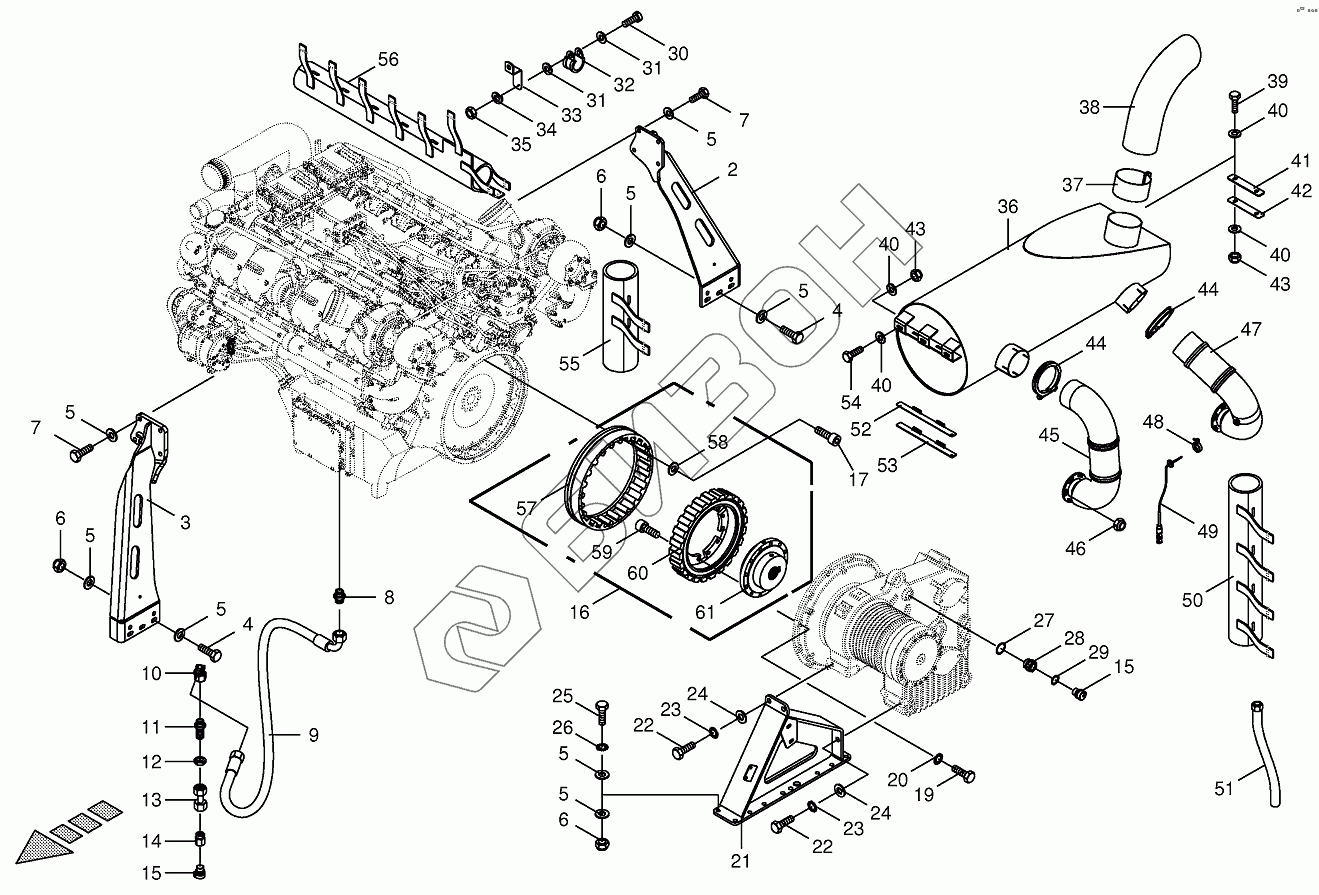

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Clutch/Silencer 795000-805000
2
3
4
4
5
5
5
5
5
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
40
40
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 200262010 | Engine support-back right |
Загрузка ...
|
|
| 3 | 200261861 | Engine support-right front |
Загрузка ...
|
|
| 4 | 009014930 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009103620 | Washer |
Загрузка ...
|
|
| 6 | 009087190 | Locknut |
Загрузка ...
|
|
| 7 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009197620 | Male connector |
Загрузка ...
|
|
| 9 | 009200870 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009211730 | Angle lug |
Загрузка ...
|
|
| 11 | 009212510 | Straight 2-way connector |
Загрузка ...
|
|
| 12 | 009210951 | Hex nut-low form |
Загрузка ...
|
|
| 13 | 002307470 | Double nipple |
Загрузка ...
|
|
| 14 | 270010560 | Unscrewing connection |
Загрузка ...
|
|
| 15 | 270061390 | Screw plug |
Загрузка ...
|
|
| 16 | 270055150 | Clutch |
Загрузка ...
|
|
| 17 | 900014310 | Allen screw |
Загрузка ...
|
|
| 19 | 009002841 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 002246706 | Engine support-left front |
Загрузка ...
|
|
| 22 | 009006880 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009103300 | Washer |
Загрузка ...
|
|
| 25 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009377010 | Gasket ring |
Загрузка ...
|
|
| 28 | 200269800 | Adapter |
Загрузка ...
|
|
| 29 | 009377420 | Gasket ring |
Загрузка ...
|
|
| 30 | 009037450 | Allen screw |
Загрузка ...
|
|
| 31 | 009105001 | Washer |
Загрузка ...
|
|
| 32 | 009240141 | Tube clip w. rubber |
Загрузка ...
|
|
| 33 | 200808060 | Holding plate |
Загрузка ...
|
|
| 34 | 009100310 | Spring washer |
Загрузка ...
|
|
| 35 | 009082071 | Hex nut |
Загрузка ...
|
|
| 36 | 270057810 | Silencer |
Загрузка ...
|
|
| 37 | 009401310 | Sealing strip |
Загрузка ...
|
|
| 38 | 270007350 | Exhaust pipe |
Загрузка ...
|
|
| 39 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009103200 | Washer |
Загрузка ...
|
|
| 41 | 200268360 | Filler plate |
Загрузка ...
|
|
| 42 | 200268350 | Filler plate |
Загрузка ...
|
|
| 43 | 009087010 | Locknut |
Загрузка ...
|
|
| 44 | 270061190 | Muffler clamp |
Загрузка ...
|
|
| 45 | 270057830 | Flue gas pipe-front |
Загрузка ...
|
|
| 46 | 009080441 | Hex nut |
Загрузка ...
|
|
| 47 | 270057841 | Flue gas pipe-back |
Загрузка ...
|
|
| 48 | 270057870 | Profile clamp |
Загрузка ...
|
|
| 49 | 270057850 | Exhaust temperature sensor |
Загрузка ...
|
|
| 50 | 270063540 | Insulating collar |
Загрузка ...
|
|
| 51 | 270061670 | Oil discharge hose |
Загрузка ...
|
|
| 52 | 200268380 | Filler plate |
Загрузка ...
|
|
| 53 | 200268370 | Filler plate |
Загрузка ...
|
|
| 54 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 55 | 270060300 | Insulating collar |
Загрузка ...
|
|
| 56 | 270060290 | Insulating collar |
Загрузка ...
|
|
| 57 | 270073240 | Coupling flange |
Загрузка ...
|
|
| 58 | 900016830 | Supporting disc |
Загрузка ...
|
|
| 59 | 009032103 | Allen screw |
Загрузка ...
|
|
| 60 | 270073190 | Rubber element |
Загрузка ...
|
|
| 61 | 270073220 | Hub |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
