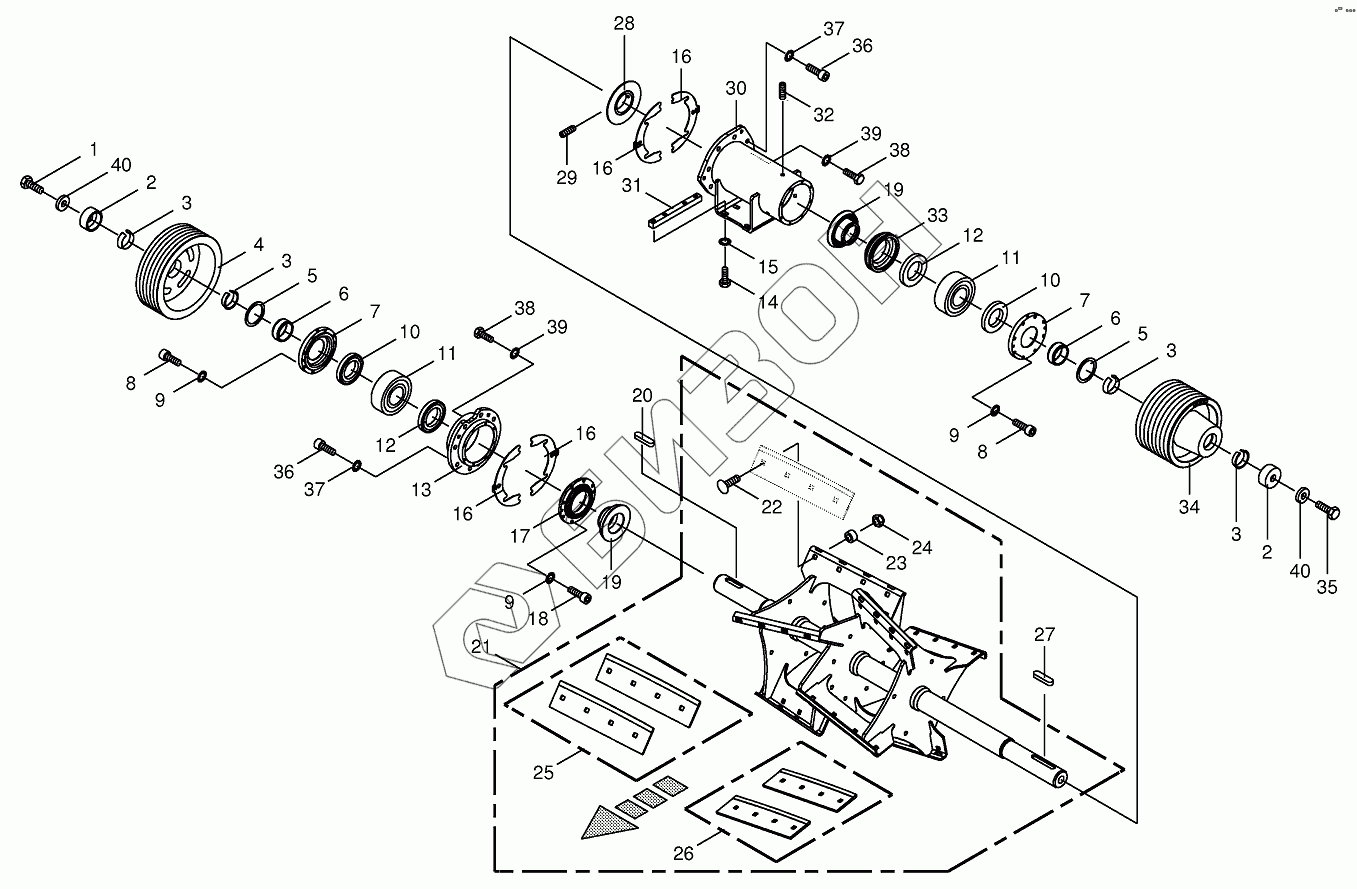

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Discharge accelerator/bearing
1
2
2
3
3
3
3
4
5
5
5
5
6
6
7
7
8
8
9
9
9
10
10
11
11
12
12
13
14
15
16
16
16
16
17
18
19
19
20
21
21
22
23
24
25
25
25
26
26
26
27
28
29
30
31
32
33
34
35
36
36
36
37
37
38
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009003520 | Hex head bolt-left-hand thread |
Загрузка ...
|
|
| 2 | 200263830 | Cap |
Загрузка ...
|
|
| 3 | 200245331 | Lock collar |
Загрузка ...
|
|
| 4 | 200245350 | Pulley |
Загрузка ...
|
|
| 5 | 009110051 | Shim ring |
Загрузка ...
|
|
| 5 | 009110040 | Shim ring |
Загрузка ...
|
|
| 6 | 200248030 | Ball race |
Загрузка ...
|
|
| 7 | 200248020 | Cover |
Загрузка ...
|
|
| 8 | 009030771 | Allen screw |
Загрузка ...
|
|
| 9 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 10 | 900000630 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 11 | 900001930 | Pendular roller bearing |
Загрузка ...
|
|
| 12 | 009364472 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 13 | 200260170 | Bearing housing-right |
Загрузка ...
|
|
| 14 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 16 | 200263880 | Enclosure |
Загрузка ...
|
|
| 17 | 200248000 | Cover |
Загрузка ...
|
|
| 18 | 009030731 | Allen screw |
Загрузка ...
|
|
| 19 | 200247990 | Ball race |
Загрузка ...
|
|
| 20 | 009150040 | Fit-in key |
Загрузка ...
|
|
| 21 | 200263701 | Rotor-HD optional |
Загрузка ...
|
|
| 21 | 200248521 | Rotor |
Загрузка ...
|
|
| 22 | 009047791 | Coach bolt |
Загрузка ...
|
|
| 23 | 002276802 | Bushing |
Загрузка ...
|
|
| 24 | 009087010 | Locknut |
Загрузка ...
|
|
| 25 | 200258600 | Elevator paddle-right, by pairs |
Загрузка ...
|
|
| 25 | 200231951 | Elevator paddle-right, by pairs |
Загрузка ...
|
|
| 26 | 200258590 | Elevator paddle-left, by pairs |
Загрузка ...
|
|
| 26 | 200231961 | Elevator paddle-left, by pairs |
Загрузка ...
|
|
| 27 | 009150180 | Fit-in key |
Загрузка ...
|
|
| 28 | 200263870 | Ring |
Загрузка ...
|
|
| 29 | 009059331 | Threaded pin |
Загрузка ...
|
|
| 30 | 200260120 | Bearing housing-left |
Загрузка ...
|
|
| 31 | 002141140 | Thread block |
Загрузка ...
|
|
| 32 | 009057671 | Threaded pin |
Загрузка ...
|
|
| 33 | 200248010 | Receiver ring |
Загрузка ...
|
|
| 34 | 200266761 | Pulley |
Загрузка ...
|
|
| 35 | 009021080 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009031391 | Allen screw |
Загрузка ...
|
|
| 36 | 009031412 | Allen screw |
Загрузка ...
|
|
| 37 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 40 | 009106250 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
