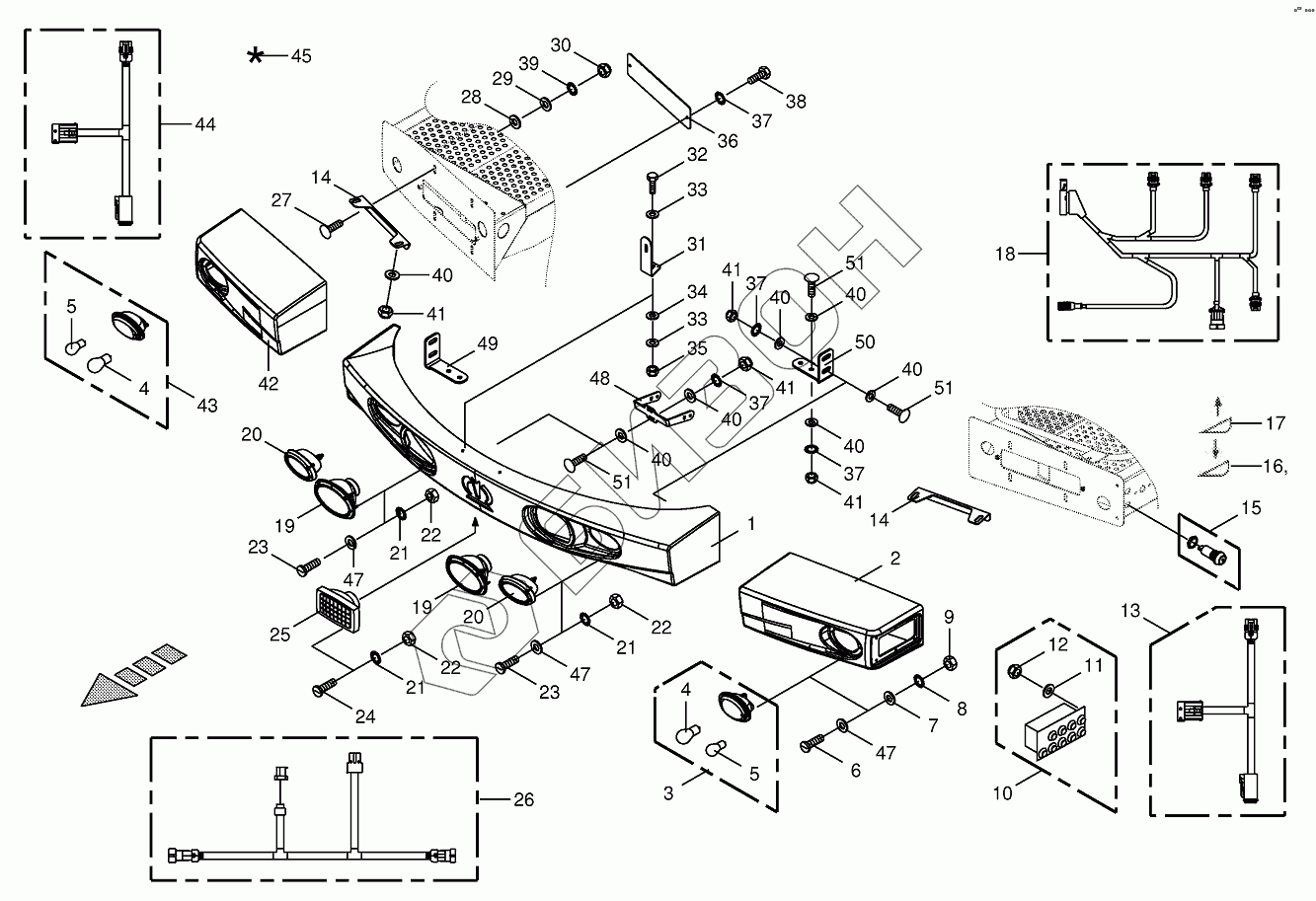

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Front panel/Headlight
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
37
37
38
39
40
40
40
40
40
40
40
41
41
41
41
42
43
44
45
47
47
47
48
49
50
51
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200264041 | Front guard-middle |
Загрузка ...
|
|
| 2 | 200264031 | Front guard-left |
Загрузка ...
|
|
| 3 | 270058860 | Flashing light with side light-left |
Загрузка ...
|
|
| 4 | 009246930 | Singel filament buld |
Загрузка ...
|
|
| 5 | 009246920 | Singel filament buld |
Загрузка ...
|
|
| 6 | 900013890 | Allen screw |
Загрузка ...
|
|
| 7 | 009105001 | Washer |
Загрузка ...
|
|
| 8 | 009100310 | Spring washer |
Загрузка ...
|
|
| 9 | 009082071 | Hex nut |
Загрузка ...
|
|
| 10 | 200803020 | Hand operation |
Загрузка ...
|
|
| 11 | 009103650 | Washer |
Загрузка ...
|
|
| 12 | 009087020 | Locknut |
Загрузка ...
|
|
| 13 | 200811380 | Wiring harness-left |
Загрузка ...
|
|
| 14 | 200265840 | Carrier |
Загрузка ...
|
|
| 15 | 003027230 | Feeler-yellow |
Загрузка ...
|
|
| 16 | 003034180 | Tag-lower lifting gear |
Загрузка ...
|
|
| 17 | 003034170 | Tag-lift lifting gear |
Загрузка ...
|
|
| 18 | 003050381 | Wiring harness-hand operation |
Загрузка ...
|
|
| 19 | 270058900 | Headlight |
Загрузка ...
|
|
| 19 | 009247140 | Bulb |
Загрузка ...
|
|
| 20 | 270058890 | Work light |
Загрузка ...
|
|
| 20 | 009246880 | Bulb |
Загрузка ...
|
|
| 21 | 009100010 | Spring washer |
Загрузка ...
|
|
| 22 | 009080061 | Hex nut |
Загрузка ...
|
|
| 23 | 900013870 | Allen screw |
Загрузка ...
|
|
| 23 | 900013880 | Allen screw |
Загрузка ...
|
|
| 24 | 009034271 | Allen screw |
Загрузка ...
|
|
| 25 | 009247500 | Work light |
Загрузка ...
|
|
| 26 | 200811402 | Cable harness lamp carrier centre |
Загрузка ...
|
|
| 27 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 28 | 009105102 | Washer |
Загрузка ...
|
|
| 29 | 009103530 | Washer |
Загрузка ...
|
|
| 30 | 009087580 | Locknut |
Загрузка ...
|
|
| 31 | 200266670 | Registration plate retainer |
Загрузка ...
|
|
| 32 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009103511 | Washer |
Загрузка ...
|
|
| 34 | 009402870 | Washer |
Загрузка ...
|
|
| 35 | 009087041 | Locknut |
Загрузка ...
|
|
| 36 | 002279132 | Cover |
Загрузка ...
|
|
| 37 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 40 | 009106030 | Washer |
Загрузка ...
|
|
| 41 | 009087060 | Locknut |
Загрузка ...
|
|
| 42 | 200264020 | Front guard-right |
Загрузка ...
|
|
| 43 | 270058880 | Flashing light with side light-right |
Загрузка ...
|
|
| 44 | 200811390 | Wiring harness-right |
Загрузка ...
|
|
| 45 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 47 | 900014090 | Washer |
Загрузка ...
|
|
| 48 | 200271630 | Front guard support-middle |
Загрузка ...
|
|
| 49 | 200271610 | Front guard support-right |
Загрузка ...
|
|
| 50 | 200271640 | Front guard support-left |
Загрузка ...
|
|
| 51 | 009047322 | Coach bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
