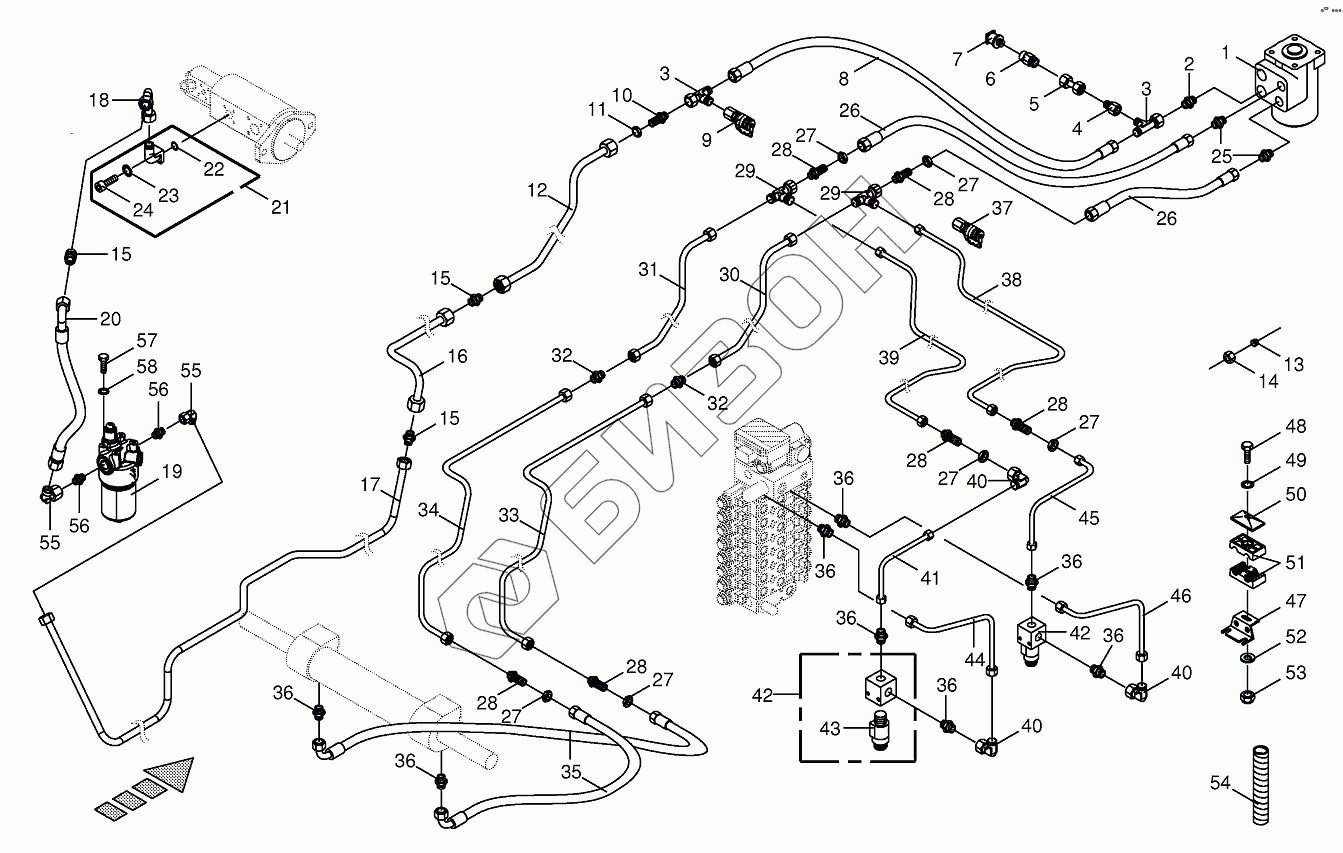

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Hydraulic steering system
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
15
15
16
17
18
19
19
19
19
19
20
21
22
23
24
24
24
25
26
26
27
27
27
27
27
27
28
28
28
28
28
28
29
29
30
31
32
32
33
34
35
36
36
36
36
36
36
36
36
37
38
39
40
40
40
41
42
42
43
43
44
45
46
47
48
48
48
48
48
48
48
49
50
51
51
51
52
53
54
54
54
55
55
56
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002315751 | Steering valve |
Загрузка ...
|
|
| 2 | 009210622 | Male connector |
Загрузка ...
|
|
| 3 | 009210750 | Adjustable L connection |
Загрузка ...
|
|
| 4 | 009211601 | Reducer fitting |
Загрузка ...
|
|
| 5 | 002307430 | Double nipple |
Загрузка ...
|
|
| 6 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 7 | 003026470 | Pressure sensor |
Загрузка ...
|
|
| 8 | 009210352 | High pressure hose line |
Загрузка ...
|
|
| 9 | 009208690 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 10 | 009212500 | Straight 2-way connector |
Загрузка ...
|
|
| 11 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 12 | 200216680 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 13 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 14 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 14 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 15 | 009210531 | Connector |
Загрузка ...
|
|
| 16 | 200216670 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 200268060 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 18 | 200268180 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 270040260 | High pressure filter -cpl. |
Загрузка ...
|
|
| 19 | 270040280 | Contamination indicator |
Загрузка ...
|
|
| 19 | 009197310 | Filter element |
Загрузка ...
|
|
| 19 | 900012790 | O-ring |
Загрузка ...
|
|
| 19 | 270104840 | Gasket ring |
Загрузка ...
|
|
| 20 | 270059090 | High pressure hose line |
Загрузка ...
|
|
| 21 | 009197560 | Flange connection |
Загрузка ...
|
|
| 22 | 009376290 | O-ring |
Загрузка ...
|
|
| 23 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009030451 | Allen screw |
Загрузка ...
|
|
| 24 | 009030491 | Allen screw |
Загрузка ...
|
|
| 25 | 009196021 | Male connector |
Загрузка ...
|
|
| 26 | 009210161 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 28 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 29 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 30 | 200216700 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 31 | 200216720 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 009210541 | Connector |
Загрузка ...
|
|
| 33 | 200222090 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 34 | 200222080 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 35 | 270071110 | High pressure hose line |
Загрузка ...
|
|
| 36 | 009209011 | Male connector |
Загрузка ...
|
|
| 37 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 38 | 200207190 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 39 | 200207180 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 40 | 009210671 | Angle lug |
Загрузка ...
|
|
| 41 | 200217660 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 42 | 002203601 | 2/2-way seated valve |
Загрузка ...
|
|
| 43 | 009191760 | 2/2-way seated valve |
Загрузка ...
|
|
| 43 | 009191750 | Solenoid coil |
Загрузка ...
|
|
| 44 | 200217670 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 45 | 200217650 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 46 | 200217750 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 47 | 200222070 | Support |
Загрузка ...
|
|
| 48 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 49 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 50 | 009251340 | Cover plate |
Загрузка ...
|
|
| 51 | 009251460 | Tube clamp-2 halves |
Загрузка ...
|
|
| 51 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 52 | 009104130 | Washer |
Загрузка ...
|
|
| 53 | 009087060 | Locknut |
Загрузка ...
|
|
| 54 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 54 | 270046020 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 55 | 009210651 | Angle lug |
Загрузка ...
|
|
| 56 | 009209111 | Male connector |
Загрузка ...
|
|
| 57 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009099081 | Detent edged washer |
Загрузка ...
|
