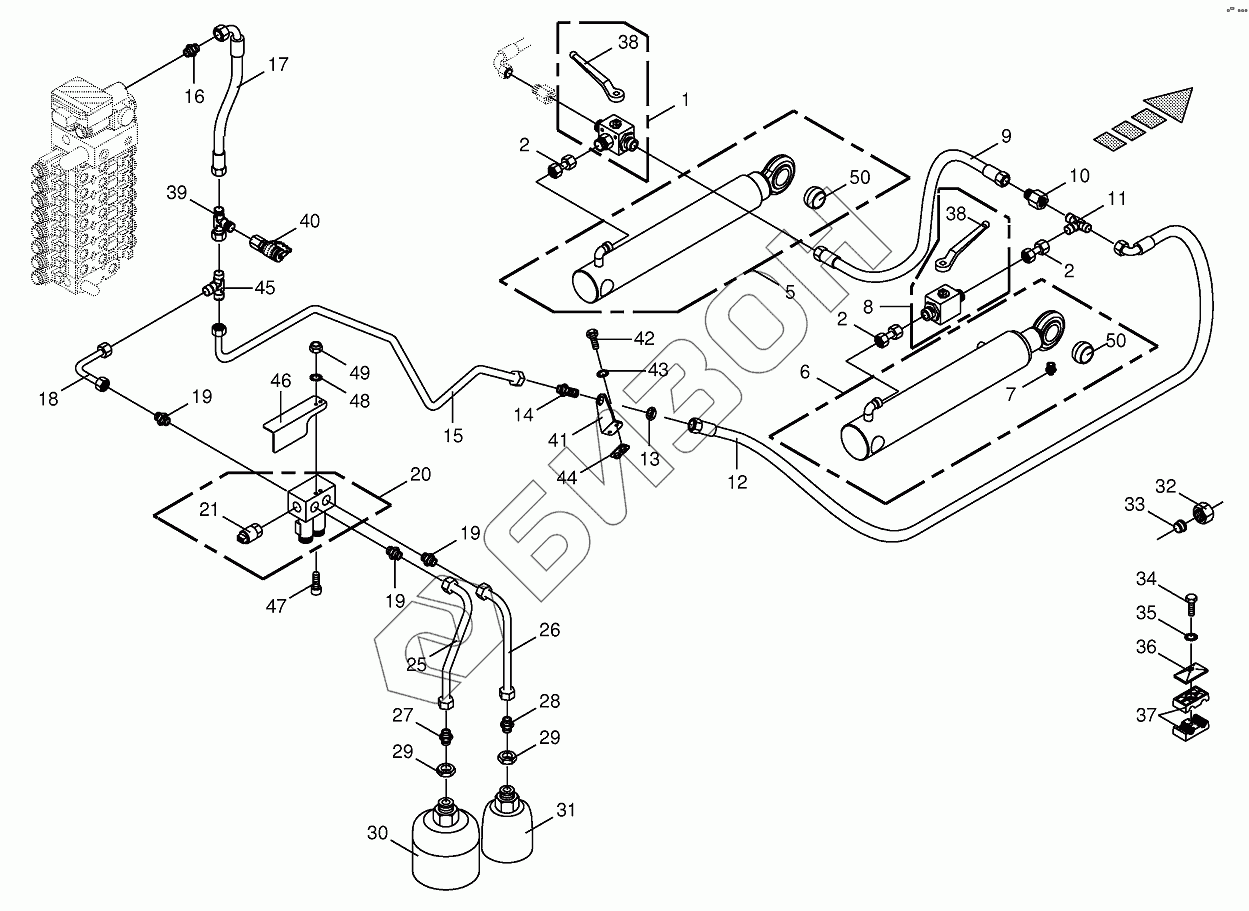

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Hydraulics-lift 805001-831500
1
2
2
2
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009193090 | Diverter valve |
Загрузка ...
|
|
| 2 | 002307440 | Double nipple |
Загрузка ...
|
|
| 5 | 009187013 | Sealing set |
Загрузка ...
|
|
| 5 | 270069201 | Hydraulic cylinder |
Загрузка ...
|
|
| 6 | 270069191 | Hydraulic cylinder |
Загрузка ...
|
|
| 6 | 270096230 | Sealing set |
Загрузка ...
|
|
| 7 | 009192020 | Grease niple |
Загрузка ...
|
|
| 8 | 009211171 | Two-way plug valve |
Загрузка ...
|
|
| 9 | 270038520 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009211840 | Reducer fitting |
Загрузка ...
|
|
| 11 | 009193150 | T-reduction |
Загрузка ...
|
|
| 12 | 270038440 | High pressure hose line |
Загрузка ...
|
|
| 13 | 009210951 | Hex nut-low form |
Загрузка ...
|
|
| 14 | 009212510 | Straight 2-way connector |
Загрузка ...
|
|
| 15 | 200244670 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 16 | 009211741 | Male connector |
Загрузка ...
|
|
| 17 | 270024480 | High pressure hose line |
Загрузка ...
|
|
| 18 | 200217520 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 009197620 | Male connector |
Загрузка ...
|
|
| 20 | 270008230 | Lift.hydr. hook up-block |
Загрузка ...
|
|
| 21 | 003025300 | Pressure sensor |
Загрузка ...
|
|
| 25 | 200207020 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 200207030 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 27 | 009211792 | Male connector |
Загрузка ...
|
|
| 28 | 009211440 | Male connector |
Загрузка ...
|
|
| 29 | 009085441 | Hex nut-low form |
Загрузка ...
|
|
| 30 | 009215510 | Pressure accumulator |
Загрузка ...
|
|
| 31 | 009212390 | Pressure accumulator |
Загрузка ...
|
|
| 32 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 33 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 34 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009251340 | Cover plate |
Загрузка ...
|
|
| 37 | 009251660 | Tube clamp-2 halves |
Загрузка ...
|
|
| 38 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 39 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 40 | 009196960 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 41 | 200245040 | Support |
Загрузка ...
|
|
| 42 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 002132870 | Carrier plate |
Загрузка ...
|
|
| 45 | 009211750 | T-connector |
Загрузка ...
|
|
| 46 | 200260830 | Guard plate |
Загрузка ...
|
|
| 47 | 009030550 | Allen screw |
Загрузка ...
|
|
| 48 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 49 | 009087041 | Locknut |
Загрузка ...
|
|
| 50 | 270066700 | Joint bearing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
