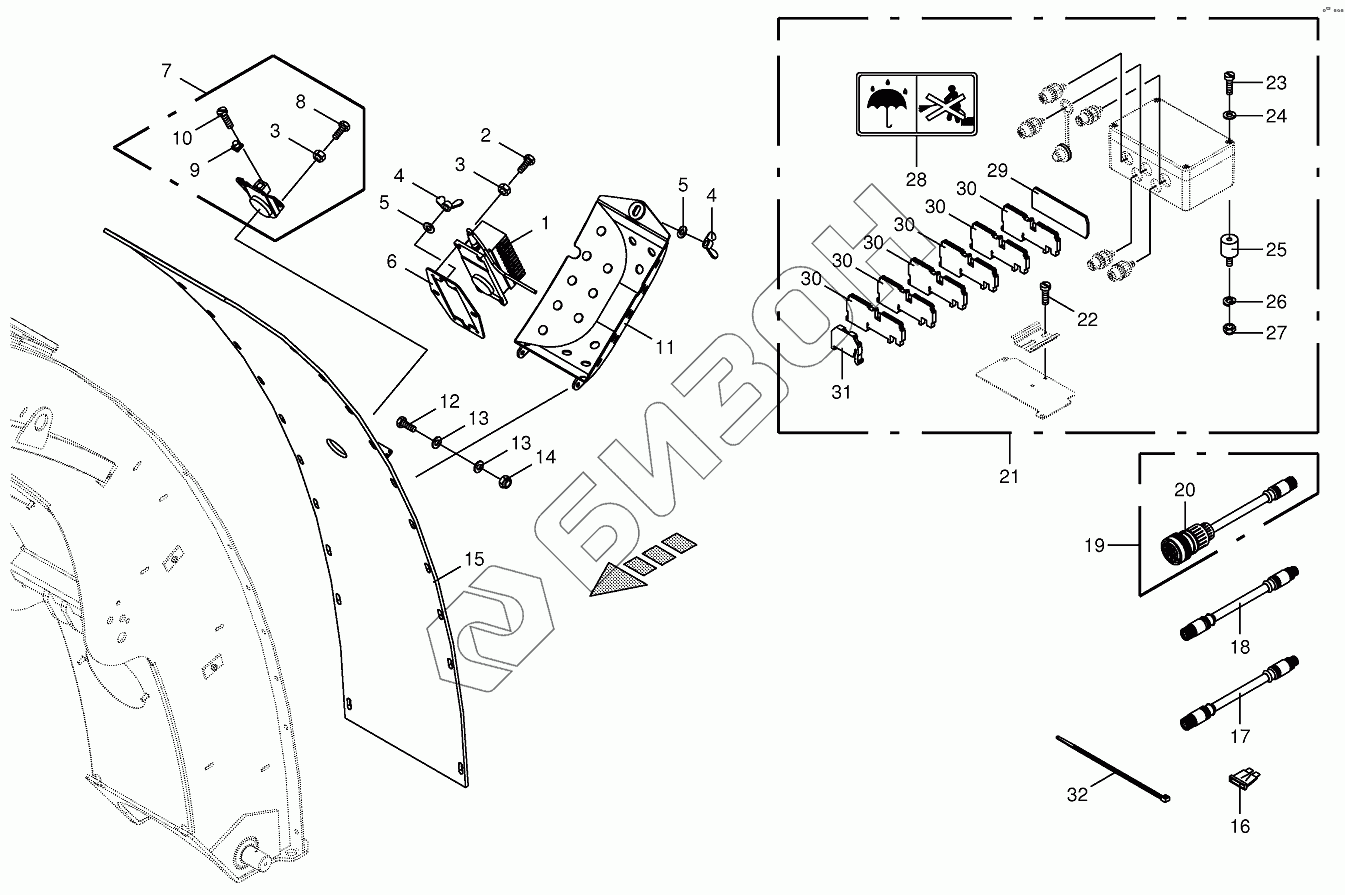

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. NIR-Moisture measurement
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200816231 | Moisture sensor |
Загрузка ...
|
|
| 2 | 009002000 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009082080 | Hex nut |
Загрузка ...
|
|
| 4 | 009094101 | Nut |
Загрузка ...
|
|
| 5 | 009106030 | Washer |
Загрузка ...
|
|
| 6 | 202207060 | Clamping plate NIR sensor |
Загрузка ...
|
|
| 7 | 202207320 | Cover plate NIR assembl. |
Загрузка ...
|
|
| 8 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 9 | 200819290 | Plug |
Загрузка ...
|
|
| 10 | 009034030 | Allen screw |
Загрузка ...
|
|
| 11 | 202207050 | Protection cover NIR |
Загрузка ...
|
|
| 12 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009103640 | Washer |
Загрузка ...
|
|
| 14 | 009087060 | Locknut |
Загрузка ...
|
|
| 15 | 202207070 | Rear plate NIR HD |
Загрузка ...
|
|
| 16 | 200819650 | ATO Flat fuse |
Загрузка ...
|
|
| 17 | 200819360 | Extension |
Загрузка ...
|
|
| 18 | 200819370 | Extension |
Загрузка ...
|
|
| 19 | 200819340 | Adapter |
Загрузка ...
|
|
| 20 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 21 | 200288810 | Connection box |
Загрузка ...
|
|
| 22 | 009034220 | Allen screw |
Загрузка ...
|
|
| 23 | 009034251 | Allen screw |
Загрузка ...
|
|
| 24 | 009103250 | Washer |
Загрузка ...
|
|
| 25 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 26 | 009100010 | Spring washer |
Загрузка ...
|
|
| 27 | 009087180 | Locknut |
Загрузка ...
|
|
| 28 | 009420381 | Tag |
Загрузка ...
|
|
| 29 | 003033730 | End plate |
Загрузка ...
|
|
| 30 | 003033720 | Four conductor terminals |
Загрузка ...
|
|
| 31 | 003037420 | End clamp |
Загрузка ...
|
|
| 32 | 009226711 | Cable band |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
