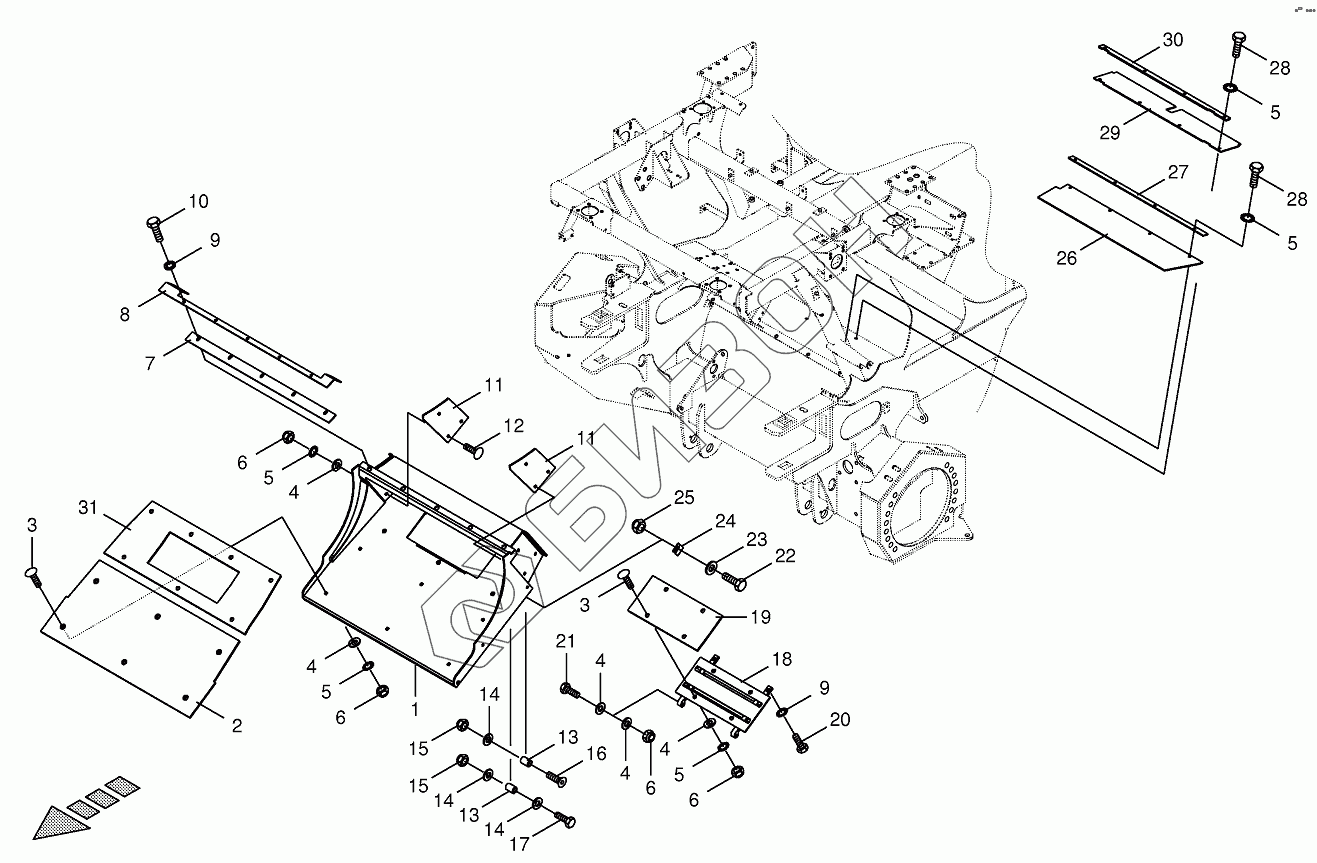

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Transfer channel-spring-mounted
1
2
2
2
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
7
8
9
9
10
11
11
12
13
13
14
14
14
15
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200242553 | Transfer channel |
Загрузка ...
|
|
| 2 | 200256861 | Wearing plate-front |
Загрузка ...
|
|
| 2 | 200259900 | Wearing plate-front-HD |
Загрузка ...
|
|
| 3 | 900013760 | Countersunkscrew |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 002280663 | Gasket |
Загрузка ...
|
|
| 8 | 200219330 | Screw-on strip |
Загрузка ...
|
|
| 9 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 11 | 200242580 | Wearing plate -lateral |
Загрузка ...
|
|
| 12 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 13 | 001892190 | Bushing |
Загрузка ...
|
|
| 14 | 009103031 | Washer |
Загрузка ...
|
|
| 15 | 009087190 | Locknut |
Загрузка ...
|
|
| 16 | 900012350 | Countersunkscrew |
Загрузка ...
|
|
| 17 | 009011371 | Hex head bolt |
Загрузка ...
|
|
| 18 | 200242560 | Bottom flap |
Загрузка ...
|
|
| 19 | 200242590 | Wearing plate |
Загрузка ...
|
|
| 19 | 200259920 | Wearing plate-HD optional |
Загрузка ...
|
|
| 20 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009103200 | Washer |
Загрузка ...
|
|
| 24 | 200268580 | Enclosure |
Загрузка ...
|
|
| 24 | 002280533 | Enclosure |
Загрузка ...
|
|
| 25 | 009087010 | Locknut |
Загрузка ...
|
|
| 26 | 200215831 | Cover-front |
Загрузка ...
|
|
| 27 | 200215840 | Clamping strap-front |
Загрузка ...
|
|
| 28 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 29 | 200215850 | Cover-top |
Загрузка ...
|
|
| 30 | 200215860 | Clamping strap-top |
Загрузка ...
|
|
| 31 | 200256870 | Wearing plate -back |
Загрузка ...
|
|
| 31 | 200259910 | Wearing plate-back-HD |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
