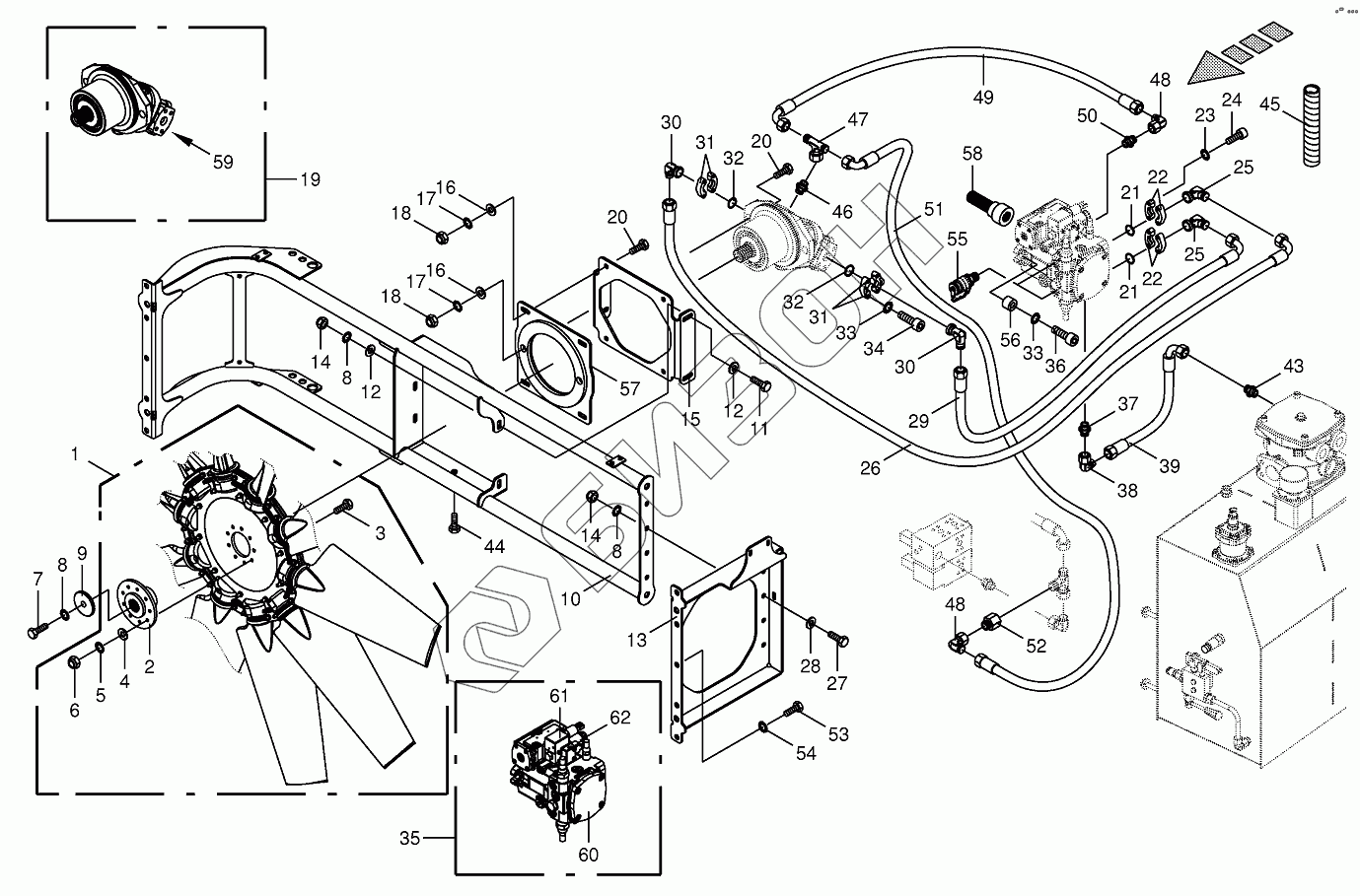

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Ventilator wheel/Drive
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
13
14
14
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
30
30
31
31
32
32
33
33
34
35
35
36
37
38
39
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270045351 | Ventilator wheel |
Загрузка ...
|
|
| 2 | 200252531 | Adapter flange |
Загрузка ...
|
|
| 3 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009104130 | Washer |
Загрузка ...
|
|
| 5 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 009002130 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 9 | 200252641 | Bushing |
Загрузка ...
|
|
| 10 | 200252091 | Ventilator frame |
Загрузка ...
|
|
| 11 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009106090 | Washer |
Загрузка ...
|
|
| 13 | 200268690 | Side part-left |
Загрузка ...
|
|
| 14 | 009087010 | Locknut |
Загрузка ...
|
|
| 15 | 200287490 | Support |
Загрузка ...
|
|
| 16 | 009105122 | Washer |
Загрузка ...
|
|
| 17 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009087210 | Locknut |
Загрузка ...
|
|
| 19 | 270040781 | Hydraulic motor |
Загрузка ...
|
|
| 20 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 21 | 270039230 | Flange gasket |
Загрузка ...
|
|
| 22 | 009208601 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 23 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009031091 | Allen screw |
Загрузка ...
|
|
| 25 | 270059500 | SAE-flange adapter |
Загрузка ...
|
|
| 26 | 270062020 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009105061 | Washer |
Загрузка ...
|
|
| 29 | 270062010 | High pressure hose line |
Загрузка ...
|
|
| 30 | 270059510 | SAE-flange adapter |
Загрузка ...
|
|
| 31 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 32 | 270039240 | Flange gasket |
Загрузка ...
|
|
| 33 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009031431 | Allen screw |
Загрузка ...
|
|
| 35 | 270056740 | Pump |
Загрузка ...
|
|
| 35 | 270103120 | Gasket set variable displacement pump |
Загрузка ...
|
|
| 36 | 009031421 | Allen screw |
Загрузка ...
|
|
| 37 | 009199100 | Male connector |
Загрузка ...
|
|
| 38 | 009208220 | Angle lug |
Загрузка ...
|
|
| 39 | 009197900 | High pressure hose line |
Загрузка ...
|
|
| 43 | 009196571 | Male connector |
Загрузка ...
|
|
| 44 | 009006220 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 46 | 009211440 | Male connector |
Загрузка ...
|
|
| 47 | 900000320 | T connector |
Загрузка ...
|
|
| 48 | 009211730 | Angle lug |
Загрузка ...
|
|
| 49 | 270012041 | High pressure hose line |
Загрузка ...
|
|
| 50 | 009211741 | Male connector |
Загрузка ...
|
|
| 51 | 270059790 | High pressure hose line |
Загрузка ...
|
|
| 52 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 53 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 54 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 55 | 009193600 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 56 | 002827610 | Spacer bushing |
Загрузка ...
|
|
| 57 | 200287510 | Flange |
Загрузка ...
|
|
| 58 | 270089980 | Tappet |
Загрузка ...
|
|
| 59 | 270103100 | Flush valve |
Загрузка ...
|
|
| 60 | 270103110 | Feed pump |
Загрузка ...
|
|
| 61 | 270103140 | Adj. unit |
Загрузка ...
|
|
| 62 | 270103130 | Solenoid switch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
