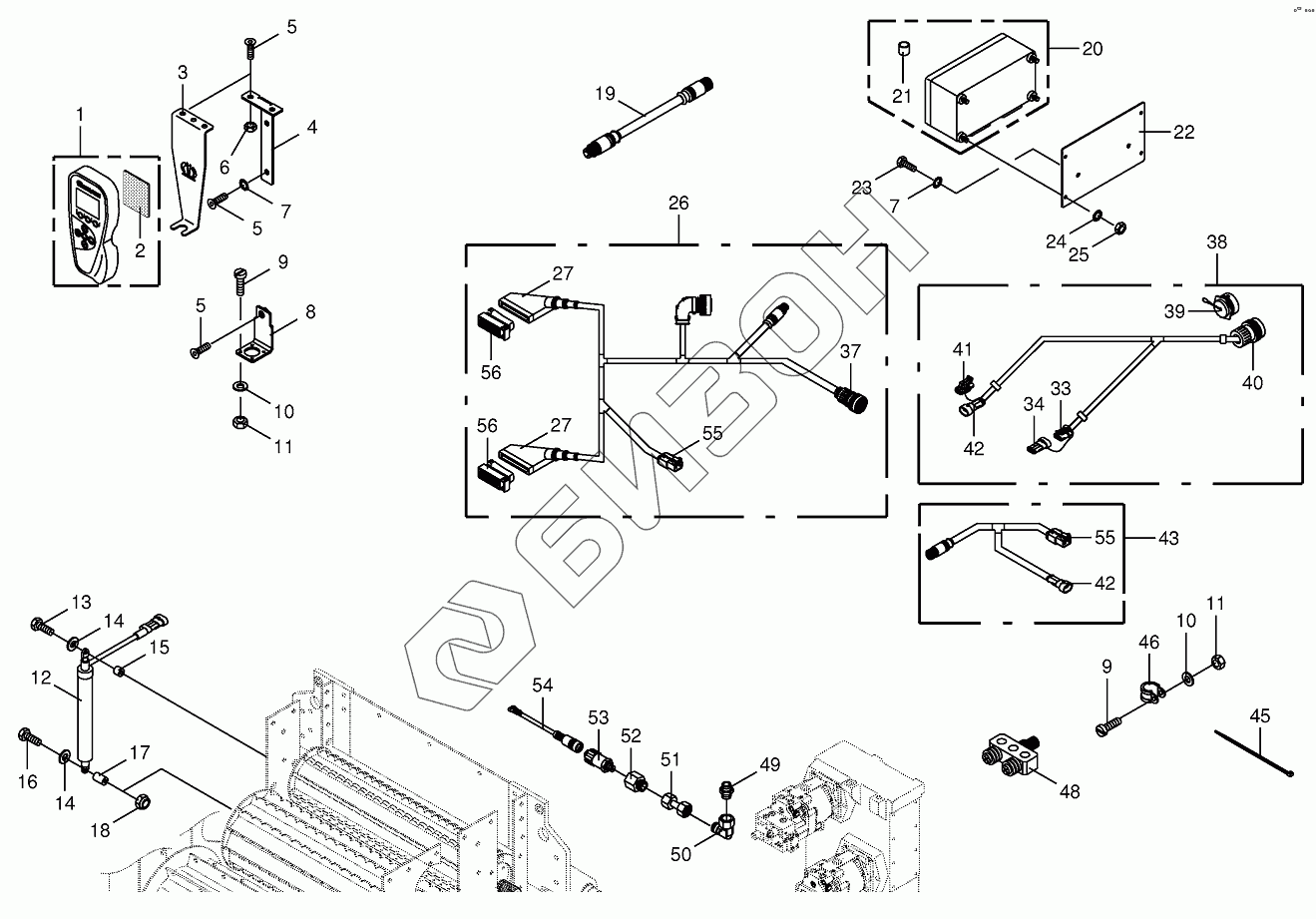

Графический каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1. Crop Control
1
2
3
4
5
5
5
6
7
7
8
9
9
10
10
11
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
33
34
37
38
39
40
41
42
42
43
45
46
46
48
49
50
51
52
53
54
55
55
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200807020 | Terminal |
Загрузка ...
|
|
| 2 | 200808080 | Solenoid rubber |
Загрузка ...
|
|
| 3 | 003035562 | Support |
Загрузка ...
|
|
| 4 | 200269880 | Support |
Загрузка ...
|
|
| 5 | 900014550 | Fillister head screw |
Загрузка ...
|
|
| 6 | 009082100 | Hex nut |
Загрузка ...
|
|
| 7 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 8 | 200269860 | Support |
Загрузка ...
|
|
| 9 | 009034030 | Allen screw |
Загрузка ...
|
|
| 10 | 009103070 | Washer |
Загрузка ...
|
|
| 11 | 009082040 | Hex nut |
Загрузка ...
|
|
| 12 | 200804390 | Position sensor |
Загрузка ...
|
|
| 13 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009104130 | Washer |
Загрузка ...
|
|
| 15 | 200227320 | Spacer |
Загрузка ...
|
|
| 16 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 17 | 200227310 | Spacer |
Загрузка ...
|
|
| 18 | 009087060 | Locknut |
Загрузка ...
|
|
| 19 | 200805270 | Connection cable-5-pole |
Загрузка ...
|
|
| 20 | 200809930 | Job computer -incl. Software |
Загрузка ...
|
|
| 20 | 200806200 | Job computer -without software |
Загрузка ...
|
|
| 21 | 003034010 | Battery |
Загрузка ...
|
|
| 22 | 200269870 | Support |
Загрузка ...
|
|
| 23 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009082080 | Hex nut |
Загрузка ...
|
|
| 26 | 200814530 | Wiring harness |
Загрузка ...
|
|
| 27 | 003022350 | Protective grommet |
Загрузка ...
|
|
| 33 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 34 | 003033790 | Blind-pin casing-3-pole |
Загрузка ...
|
|
| 37 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 38 | 200814520 | Wiring harness |
Загрузка ...
|
|
| 39 | 200801710 | Plug-14-pole |
Загрузка ...
|
|
| 40 | 003034140 | Blind-plug |
Загрузка ...
|
|
| 41 | 003029830 | Blind bushing casing-2-pole |
Загрузка ...
|
|
| 42 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 43 | 200814510 | Adapter |
Загрузка ...
|
|
| 45 | 009226711 | Cable band |
Загрузка ...
|
|
| 46 | 900000310 | Tube clip w. rubber |
Загрузка ...
|
|
| 46 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 48 | 200805450 | Y-Distributor-5-pole |
Загрузка ...
|
|
| 49 | 900003430 | Male connector |
Загрузка ...
|
|
| 50 | 009208250 | Lug |
Загрузка ...
|
|
| 51 | 009193121 | Double nipple |
Загрузка ...
|
|
| 52 | 009193110 | Unscrewing connection |
Загрузка ...
|
|
| 53 | 003024731 | Pressure sensor |
Загрузка ...
|
|
| 54 | 003032271 | Adapter wire-4-pole |
Загрузка ...
|
|
| 55 | 003033160 | Plug-2-pole |
Загрузка ...
|
|
| 56 | 003023620 | Plug-42-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
