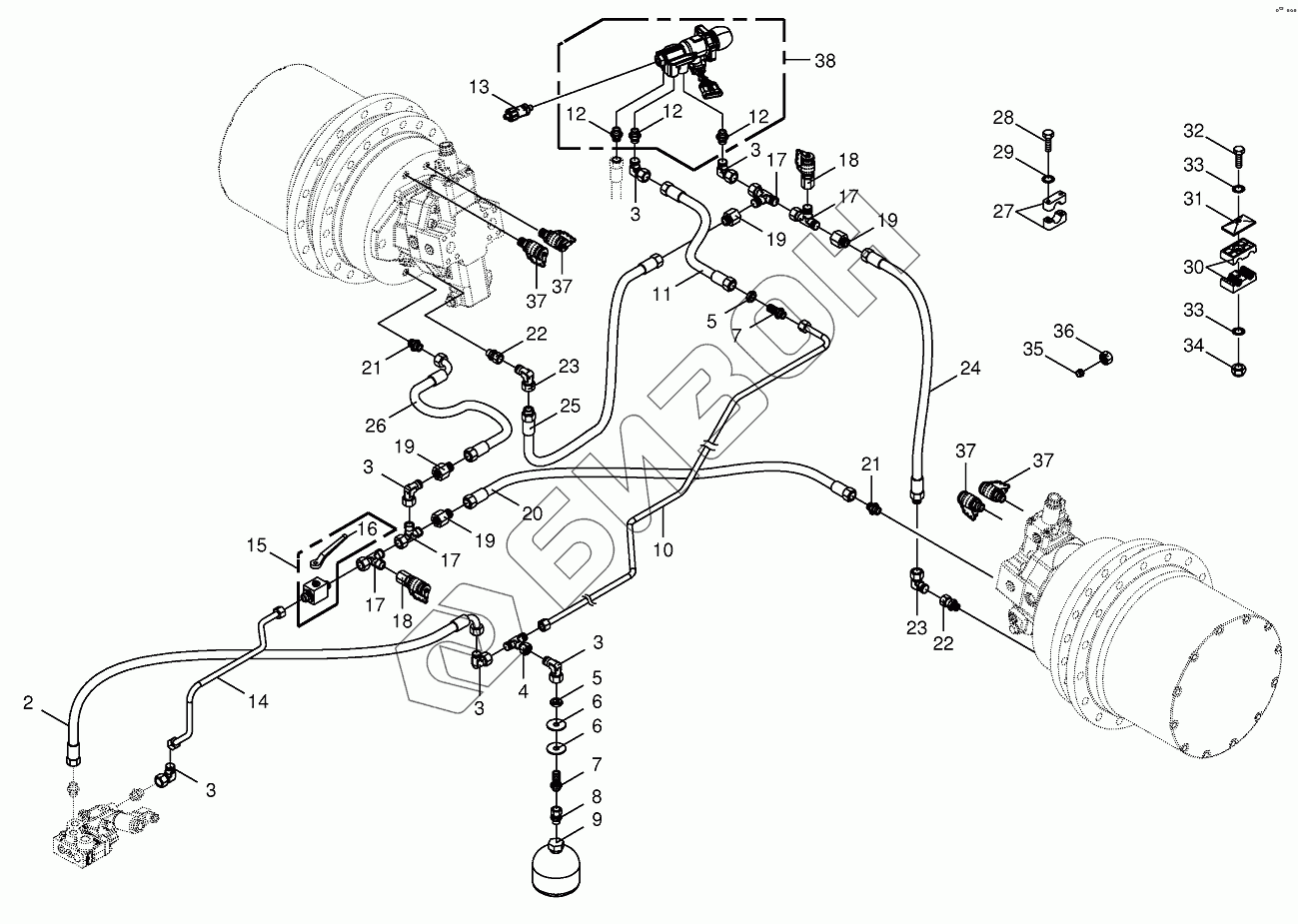

Графический каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1. Hydraulic brakes
2
3
3
3
3
3
3
4
5
5
6
6
7
7
8
9
10
11
12
12
12
13
14
15
16
17
17
17
17
18
18
19
19
19
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 009200950 | High pressure hose line |
Загрузка ...
|
|
| 3 | 009210671 | Angle lug |
Загрузка ...
|
|
| 4 | 009210771 | T-connector |
Загрузка ...
|
|
| 5 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 6 | 009106481 | Washer |
Загрузка ...
|
|
| 7 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 8 | 009210931 | Male connector |
Загрузка ...
|
|
| 9 | 009211500 | Hydraulic-reservoir |
Загрузка ...
|
|
| 10 | 200207000 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 11 | 270039170 | High pressure hose line |
Загрузка ...
|
|
| 12 | 900019740 | Мale connector |
Загрузка ...
|
|
| 13 | 003020292 | Pressure transformer |
Загрузка ...
|
|
| 14 | 200281770 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 009211222 | Ball cock |
Загрузка ...
|
|
| 16 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 17 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 18 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 19 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 20 | 009200820 | High pressure hose line |
Загрузка ...
|
|
| 21 | 900015500 | Мale connector |
Загрузка ...
|
|
| 22 | 900017860 | Мale connector |
Загрузка ...
|
|
| 23 | 009199650 | Angle lug |
Загрузка ...
|
|
| 24 | 270079520 | High pressure hose line |
Загрузка ...
|
|
| 25 | 270079530 | High pressure hose line |
Загрузка ...
|
|
| 26 | 009200800 | High pressure hose line |
Загрузка ...
|
|
| 27 | 270039890 | Tube clamp-2 halves |
Загрузка ...
|
|
| 28 | 900013500 | Allen screw |
Загрузка ...
|
|
| 29 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 31 | 009251340 | Cover plate |
Загрузка ...
|
|
| 32 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009082100 | Hex nut |
Загрузка ...
|
|
| 35 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 36 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 37 | 270079630 | Мesuaring coupling |
Загрузка ...
|
|
| 38 | 270074921 | Brake valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
