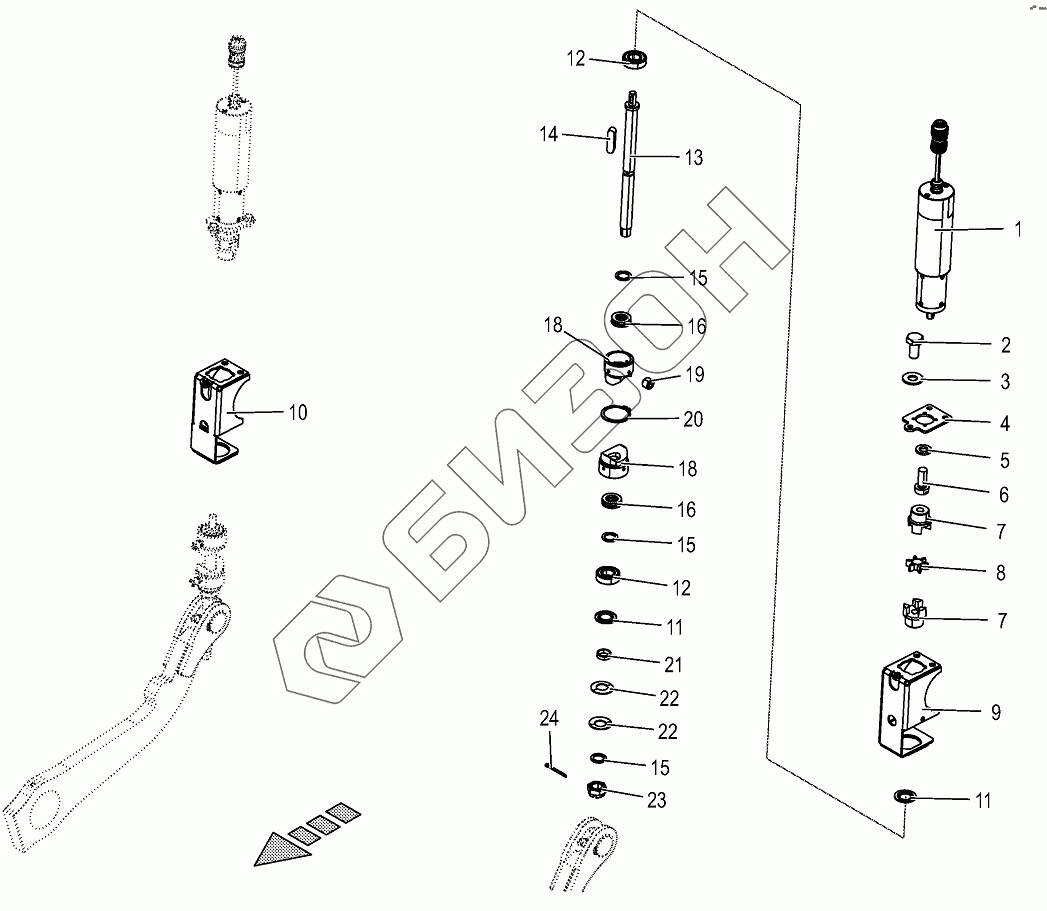

Графический каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1. Adjusting mechanism
/29.gif)
1
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
14
15
15
15
16
16
18
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270078741 | Motor f. shearbar adjustment 12V |
Загрузка ...
|
|
| 2 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 4 | 200282770 | Flange plate |
Загрузка ...
|
|
| 5 | 009100310 | Spring washer |
Загрузка ...
|
|
| 6 | 009036520 | Allen screw |
Загрузка ...
|
|
| 7 | 270079900 | Roteх-clutch |
Загрузка ...
|
|
| 8 | 009389281 | Tooth rim |
Загрузка ...
|
|
| 9 | 200298610 | Motor retainer -left |
Загрузка ...
|
|
| 10 | 200297520 | Motor retainer -right |
Загрузка ...
|
|
| 11 | 900019610 | Nilos-ring |
Загрузка ...
|
|
| 12 | 009305040 | Grooved ball bearing |
Загрузка ...
|
|
| 13 | 200282472 | Setting spindle |
Загрузка ...
|
|
| 14 | 900018090 | Fit-in key |
Загрузка ...
|
|
| 15 | 009107181 | Supporting disc |
Загрузка ...
|
|
| 16 | 009335040 | Aхial grooved ball bearing |
Загрузка ...
|
|
| 18 | 200282611 | Clamping shell |
Загрузка ...
|
|
| 19 | 900017410 | Threaded pin |
Загрузка ...
|
|
| 20 | 009115510 | Circlip |
Загрузка ...
|
|
| 21 | 200913450 | Bushing |
Загрузка ...
|
|
| 22 | 009099231 | Belleville spring |
Загрузка ...
|
|
| 23 | 009089210 | Castellated nut |
Загрузка ...
|
|
| 24 | 009120691 | Cotter pin |
Загрузка ...
|
