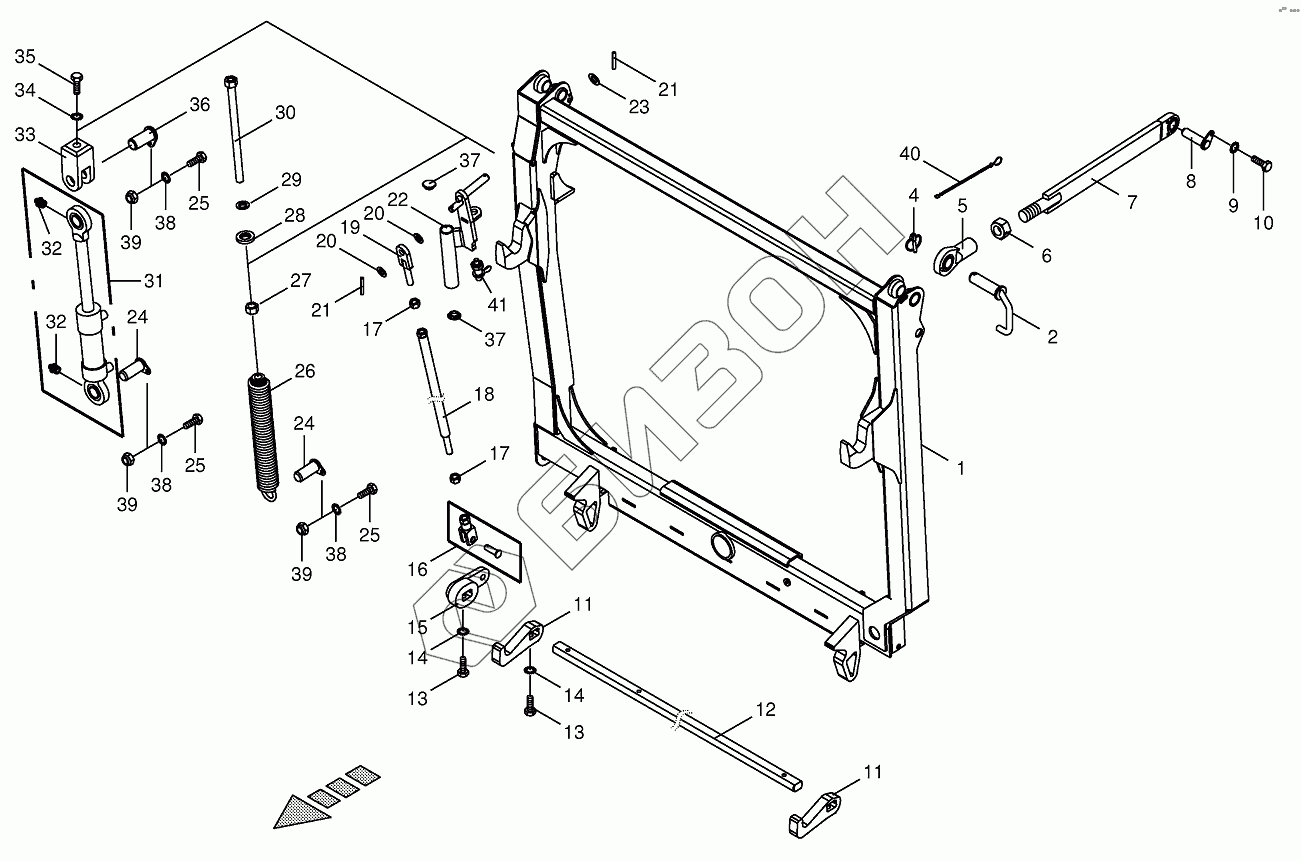

Графический каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1. Pivoting frame
/16.gif)
1
1
2
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
17
18
19
20
20
21
21
22
22
23
24
24
24
25
25
25
25
26
27
28
29
30
31
32
32
33
33
34
35
36
36
37
37
38
38
38
38
39
39
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270064970 | 270064970 | Sealing set |
Загрузка ...
|
|
| 1 | 202211460 | Pendulum frame |
Загрузка ...
|
|
| 1 | 200263442 | Pendulum frame |
Загрузка ...
|
|
| 2 | 200263191 | Pin |
Загрузка ...
|
|
| 4 | 009170002 | Linch pin |
Загрузка ...
|
|
| 5 | 009347800 | Joint head |
Загрузка ...
|
|
| 6 | 009080460 | Hex nut |
Загрузка ...
|
|
| 7 | 002174850 | Coupler |
Загрузка ...
|
|
| 8 | 002166770 | Pin |
Загрузка ...
|
|
| 9 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 11 | 200242070 | Hook |
Загрузка ...
|
|
| 12 | 200263200 | Locking bar |
Загрузка ...
|
|
| 13 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 15 | 200263260 | Lever |
Загрузка ...
|
|
| 16 | 009271181 | Clevis |
Загрузка ...
|
|
| 17 | 009080111 | Hex nut |
Загрузка ...
|
|
| 18 | 200263490 | Plunger rod |
Загрузка ...
|
|
| 19 | 200263460 | Strap |
Загрузка ...
|
|
| 20 | 009103031 | Washer |
Загрузка ...
|
|
| 21 | 009126432 | Roll pin |
Загрузка ...
|
|
| 22 | 200262350 | Lever |
Загрузка ...
|
|
| 22 | 202211610 | Lever |
Загрузка ...
|
|
| 23 | 009103190 | Washer |
Загрузка ...
|
|
| 24 | 002174921 | Pin |
Загрузка ...
|
|
| 24 | 202203330 | Pin |
Загрузка ...
|
|
| 25 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 26 | 001511506 | Tension spring |
Загрузка ...
|
|
| 27 | 002280162 | Trapezoid nut |
Загрузка ...
|
|
| 28 | 009106740 | Ball socket |
Загрузка ...
|
|
| 29 | 009106730 | Washer |
Загрузка ...
|
|
| 30 | 002175000 | Spindle |
Загрузка ...
|
|
| 31 | 270057641 | Hydraulic cylinder |
Загрузка ...
|
|
| 32 | 009191080 | Grease niple |
Загрузка ...
|
|
| 33 | 202203300 | Retainer |
Загрузка ...
|
|
| 33 | 002284952 | Retainer |
Загрузка ...
|
|
| 34 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 35 | 009003740 | Hex head bolt |
Загрузка ...
|
|
| 36 | 200269290 | Pin |
Загрузка ...
|
|
| 36 | 202203330 | Pin |
Загрузка ...
|
|
| 37 | 009250460 | Sealing plug |
Загрузка ...
|
|
| 38 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 39 | 009087580 | Locknut |
Загрузка ...
|
|
| 40 | 009226230 | Chain |
Загрузка ...
|
|
| 41 | 009199060 | Spring bolt |
Загрузка ...
|
|
| 41 | 270069090 | Spring bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
