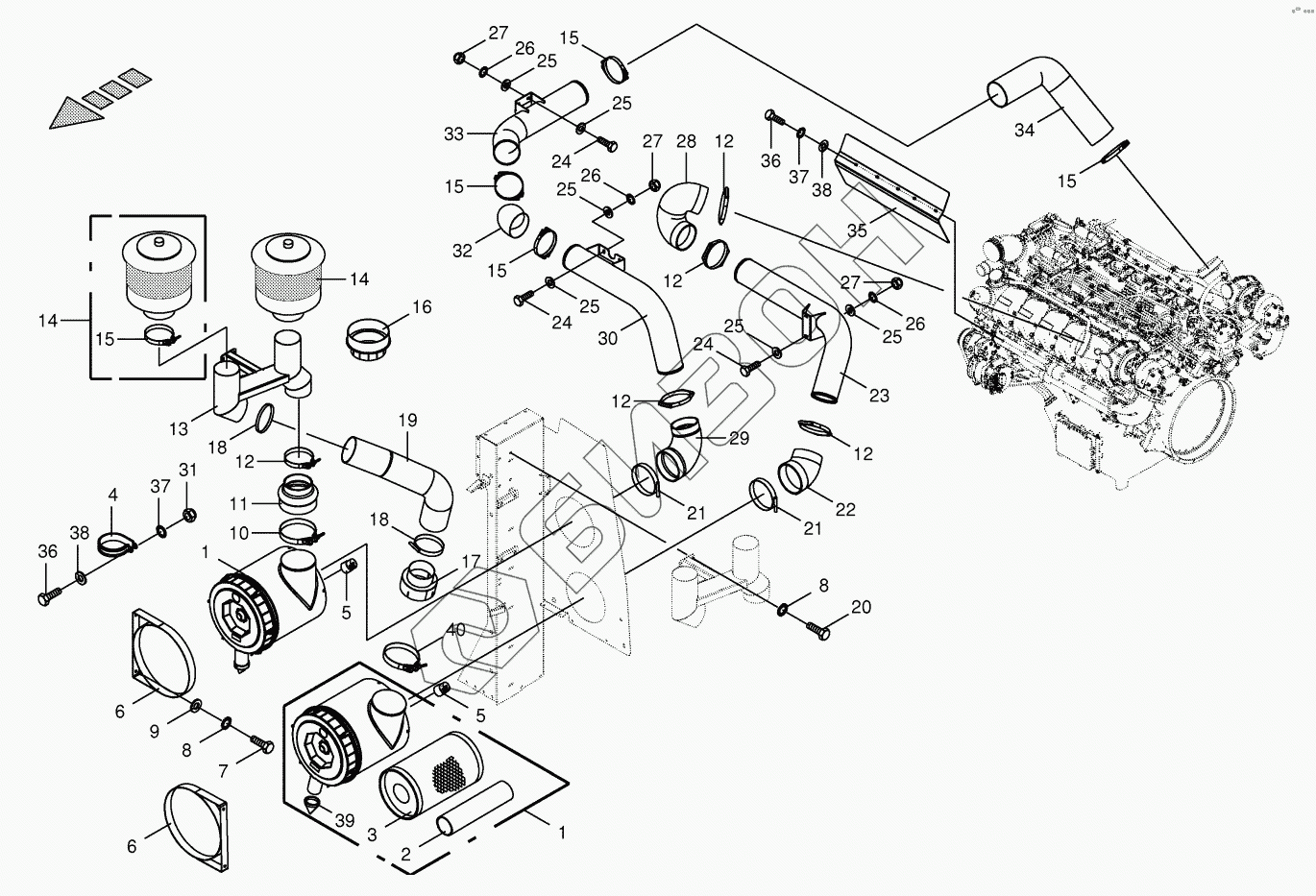

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Air cleaning equipment
1
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
12
12
12
12
13
14
14
14
14
14
14
15
15
15
15
15
16
17
18
18
19
20
21
21
22
23
24
24
24
25
25
25
25
25
25
26
26
26
27
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9403060 | Air filter |
Загрузка ...
|
|
| 2 | 9403080 | Safety filter |
Загрузка ...
|
|
| 3 | 9403070 | Filter |
Загрузка ...
|
|
| 4 | 900001120 | Tube clip w. rubber |
Загрузка ...
|
|
| 5 | 9402210 | Vacuum indicator |
Загрузка ...
|
|
| 6 | 9403090 | Clamp |
Загрузка ...
|
|
| 7 | 9006550 | Hex head bolt |
Загрузка ...
|
|
| 8 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 9 | 9103200 | Washer |
Загрузка ...
|
|
| 10 | 270010750 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 11 | 270057650 | Reducer |
Загрузка ...
|
|
| 12 | 270010740 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 13 | 200265330 | Bracket |
Загрузка ...
|
|
| 14 | 270036820 | Pre-Cleaner |
Загрузка ...
|
|
| 14 | 270001970 | Pre-Cleaner |
Загрузка ...
|
|
| 15 | 270010730 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 16 | 200244890 | Adapter-optional |
Загрузка ...
|
|
| 17 | 200265420 | Reducer |
Загрузка ...
|
|
| 18 | 270001920 | Hose clamp |
Загрузка ...
|
|
| 19 | 200216310 | Spiral hose |
Загрузка ...
|
|
| 20 | 9006560 | Hex head bolt |
Загрузка ...
|
|
| 21 | 270061300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 22 | 270057200 | Rubber bend-45° |
Загрузка ...
|
|
| 23 | 200259481 | Clean air pipe bottom |
Загрузка ...
|
|
| 24 | 9006370 | Hex head bolt |
Загрузка ...
|
|
| 25 | 9104140 | Washer |
Загрузка ...
|
|
| 26 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 27 | 9087580 | Locknut |
Загрузка ...
|
|
| 28 | 270041530 | Clean air knee |
Загрузка ...
|
|
| 29 | 270057740 | Reducer |
Загрузка ...
|
|
| 30 | 200264640 | Clean air pipe-front top |
Загрузка ...
|
|
| 31 | 9082100 | Hex nut |
Загрузка ...
|
|
| 32 | 270040930 | Rubber bend-45° |
Загрузка ...
|
|
| 33 | 200276080 | Clean air pipe-back top |
Загрузка ...
|
|
| 34 | 270041370 | Corrugated tube |
Загрузка ...
|
|
| 35 | 200257150 | Screeninig sheet |
Загрузка ...
|
|
| 36 | 9006140 | Hex head bolt |
Загрузка ...
|
|
| 37 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 38 | 9106030 | Washer |
Загрузка ...
|
|
| 39 | 9403640 | Rubber valve |
Загрузка ...
|
|
| 40 | 270011220 | Joint bolt-hose clamp |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
