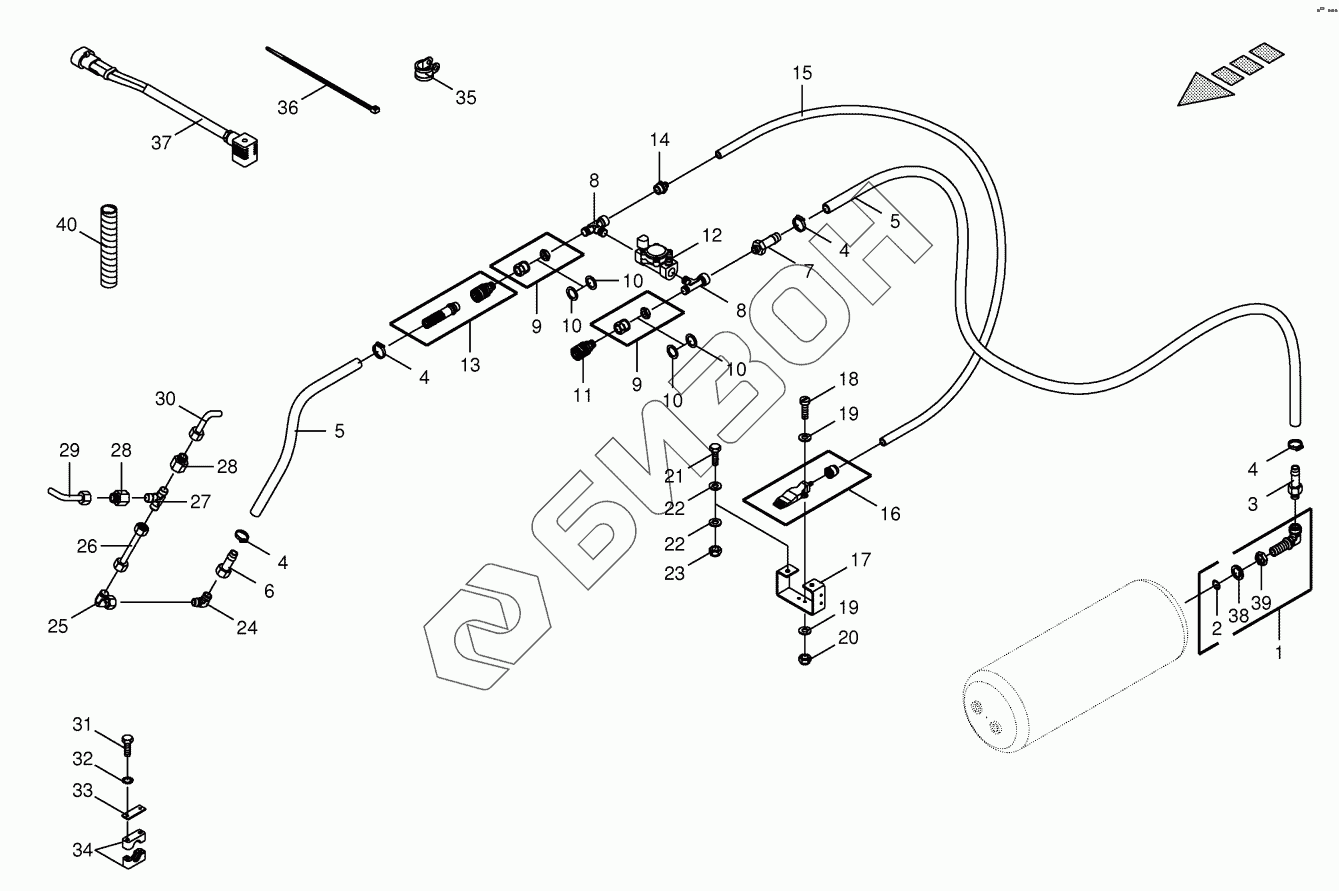

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Air pressure - Feeder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
4
5
5
6
7
8
8
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 9451071 Angle-male connector
Загрузка ...
2 9450890 O-ring
Загрузка ...
3 9455180 Hose connector
Загрузка ...
4 9450860 Hose clamp
Загрузка ...
5 9450850 Hose-Id.-no.= 1m
Загрузка ...
6 9450900 Hose connector
Загрузка ...
7 270040860 Hose connector
Загрузка ...
8 900005420 L-screw connection
Загрузка ...
9 900005430 Sleeve bulkhead
Загрузка ...
10 9107190 Supporting disc
Загрузка ...
11 270040290 Clutch w. external screw threa
Загрузка ...
12 9454380 2/2-Directional-control valve
Загрузка ...
13 270040300 Clutch w. external screw threa
Загрузка ...
14 270062610 Male connector
Загрузка ...
15 9402141 Plastic tubing-Id.-no.= 1m
Загрузка ...
16 270040600 Flat stream nozzle
Загрузка ...
17 200247390 Support
Загрузка ...
18 9030140 Allen screw
Загрузка ...
19 9105001 Washer
Загрузка ...
20 9087020 Locknut
Загрузка ...
21 9006160 Hex head bolt
Загрузка ...
22 9104130 Washer
Загрузка ...
23 9087060 Locknut
Загрузка ...
24 9210661 Elbow union
Загрузка ...
25 9210671 Angle lug
Загрузка ...
26 200251170 Hydraulic line -incl. nozzle disc cap, cutting ring
Загрузка ...
27 9210711 T connector
Загрузка ...
28 9210831 Reducer fitting
Загрузка ...
29 200251190 Compressed air nozzle
Загрузка ...
30 200251180 Compressed air nozzle
Загрузка ...
31 9002000 Hex head bolt
Загрузка ...
32 9099061 Detent edged washer
Загрузка ...
33 9251360 Cover plate
Загрузка ...
34 9251071 Tube clamp-2 halves
Загрузка ...
35 9240141 Tube clip w. rubber
Загрузка ...
36 9226711 Cable band
Загрузка ...
37 200808150 Wiring harness
Загрузка ...
38 9450880 Thrust ring
Загрузка ...
39 9210741 Hex nut-low form
Загрузка ...
40 270046020 Spiral strip-Id.-no.= 1m
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
