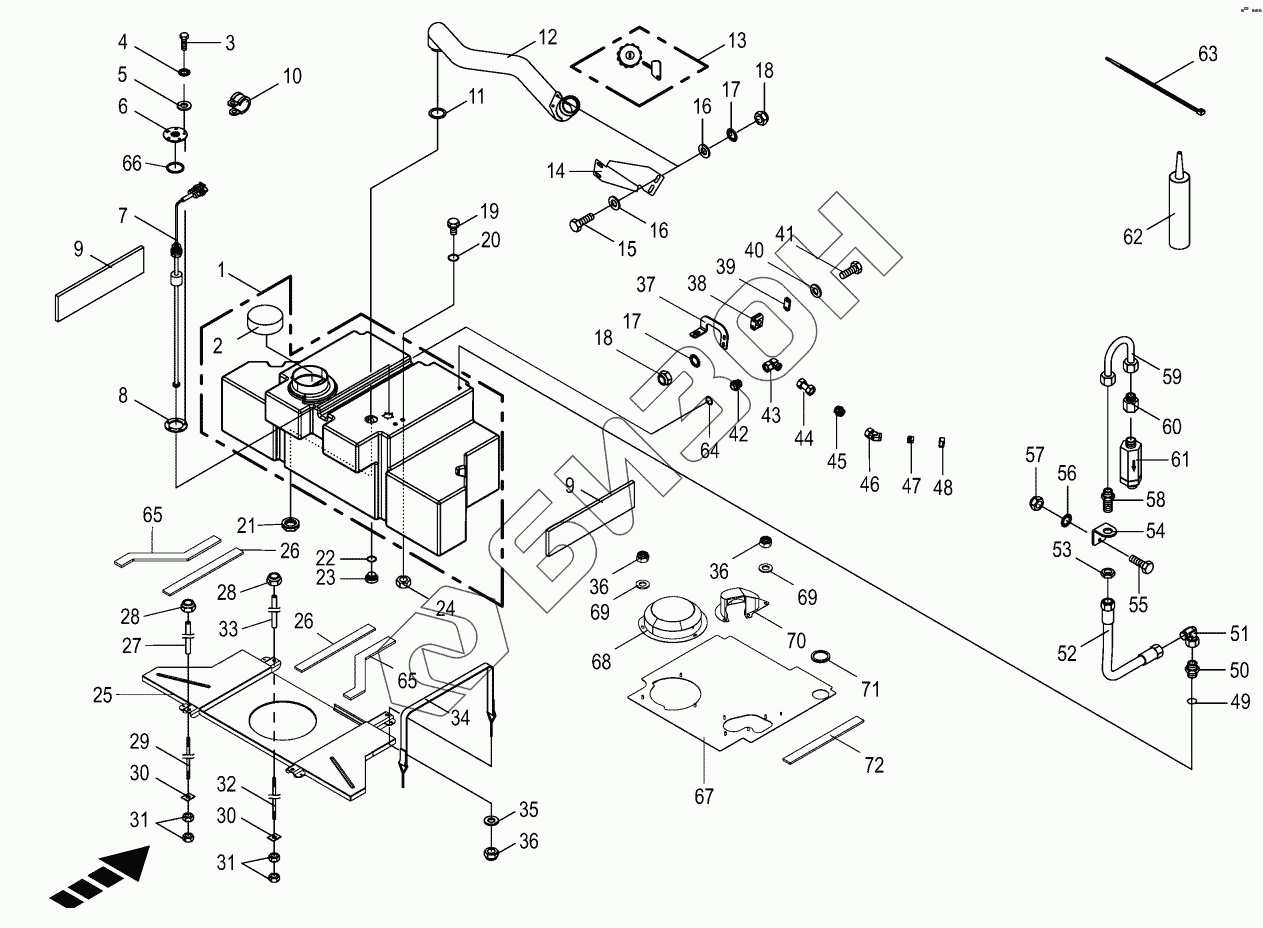

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Auxiliary tank
270018470
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
30
31
31
32
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270018470 | 270018470 | Gasket |
Загрузка ...
|
|
| 1 | 2141710 | Auxiliary tank |
Загрузка ...
|
|
| 2 | 270022060 | Tank cap |
Загрузка ...
|
|
| 3 | 9002920 | Hex head bolt |
Загрузка ...
|
|
| 3 | 900005410 | Hex head bolt |
Загрузка ...
|
|
| 4 | 9100310 | Spring washer |
Загрузка ...
|
|
| 5 | 9103650 | Washer |
Загрузка ...
|
|
| 6 | 2132370 | Sensor support |
Загрузка ...
|
|
| 7 | 3050422 | Filling level sensor Silage additives |
Загрузка ...
|
|
| 8 | 270039651 | Gasket ring |
Загрузка ...
|
|
| 9 | 200227000 | Rubber plate |
Загрузка ...
|
|
| 10 | 9240080 | Tube clip w. rubber |
Загрузка ...
|
|
| 11 | 200241240 | Gasket |
Загрузка ...
|
|
| 12 | 200241210 | Filler pipe |
Загрузка ...
|
|
| 13 | 200234280 | Tank cap |
Загрузка ...
|
|
| 14 | 200241280 | Retainer |
Загрузка ...
|
|
| 15 | 9006370 | Hex head bolt |
Загрузка ...
|
|
| 16 | 9103611 | Washer |
Загрузка ...
|
|
| 17 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 18 | 9087580 | Locknut |
Загрузка ...
|
|
| 19 | 2158050 | Drain bolt |
Загрузка ...
|
|
| 20 | 9376370 | O-ring |
Загрузка ...
|
|
| 21 | 200241250 | Nut |
Загрузка ...
|
|
| 22 | 270065090 | Rubber seal |
Загрузка ...
|
|
| 23 | 2147320 | Screw plug |
Загрузка ...
|
|
| 24 | 9085242 | Hex nut-low form |
Загрузка ...
|
|
| 25 | 2145801 | Subsurface |
Загрузка ...
|
|
| 26 | 2141460 | Rubber coat-below |
Загрузка ...
|
|
| 27 | 2147300 | Spacer tube-front |
Загрузка ...
|
|
| 28 | 9087190 | Locknut |
Загрузка ...
|
|
| 29 | 2141490 | Threaded spindle-front |
Загрузка ...
|
|
| 30 | 2253441 | Pressure plate |
Загрузка ...
|
|
| 31 | 9082200 | Hex nut |
Загрузка ...
|
|
| 32 | 2141390 | Threaded spindle-back |
Загрузка ...
|
|
| 33 | 2147290 | Spacer tube-back |
Загрузка ...
|
|
| 34 | 2145700 | Tension band |
Загрузка ...
|
|
| 35 | 9103660 | Washer |
Загрузка ...
|
|
| 36 | 9087060 | Locknut |
Загрузка ...
|
|
| 37 | 202270410 | Support |
Загрузка ...
|
|
| 38 | 9251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 39 | 9251300 | Cover plate |
Загрузка ...
|
|
| 40 | 9104140 | Washer |
Загрузка ...
|
|
| 41 | 9014380 | Hex head bolt |
Загрузка ...
|
|
| 42 | 200202230 | Connection |
Загрузка ...
|
|
| 43 | 9208220 | Angle lug |
Загрузка ...
|
|
| 44 | 202270480 | Hyd. line |
Загрузка ...
|
|
| 45 | 9199210 | Connector |
Загрузка ...
|
|
| 46 | 900026850 | Angle bracket w dir. setting |
Загрузка ...
|
|
| 47 | 9193010 | Locking cone w. O-ring |
Загрузка ...
|
|
| 48 | 9208050 | Nozzle disc cap |
Загрузка ...
|
|
| 49 | 9377270 | Gasket ring |
Загрузка ...
|
|
| 50 | 9209011 | Male connector |
Загрузка ...
|
|
| 51 | 9210671 | Angle lug |
Загрузка ...
|
|
| 52 | 270134110 | Hyd. hose |
Загрузка ...
|
|
| 53 | 9085242 | Hex nut-low form |
Загрузка ...
|
|
| 54 | 200244570 | Supporting angle |
Загрузка ...
|
|
| 55 | 900004770 | Hex head bolt |
Загрузка ...
|
|
| 56 | 9099061 | Detent edged washer |
Загрузка ...
|
|
| 57 | 9087041 | Locknut |
Загрузка ...
|
|
| 58 | 9210871 | Straight 2-way connector |
Загрузка ...
|
|
| 59 | 200244580 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 60 | 9211601 | Reducer fitting |
Загрузка ...
|
|
| 61 | 9191690 | High pressure filter |
Загрузка ...
|
|
| 62 | 3037740 | Gluten |
Загрузка ...
|
|
| 63 | 9226711 | Cable band |
Загрузка ...
|
|
| 64 | 9538840 | O-ring |
Загрузка ...
|
|
| 65 | 202281630 | Rubber plate |
Загрузка ...
|
|
| 66 | 900029040 | Seal ring |
Загрузка ...
|
|
| 67 | 202273911 | Cover |
Загрузка ...
|
|
| 68 | 202273922 | Cover |
Загрузка ...
|
|
| 69 | 9104130 | Washer |
Загрузка ...
|
|
| 70 | 202273932 | Lid small |
Загрузка ...
|
|
| 71 | 270156840 | Grommet |
Загрузка ...
|
|
| 72 | 9385560 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
