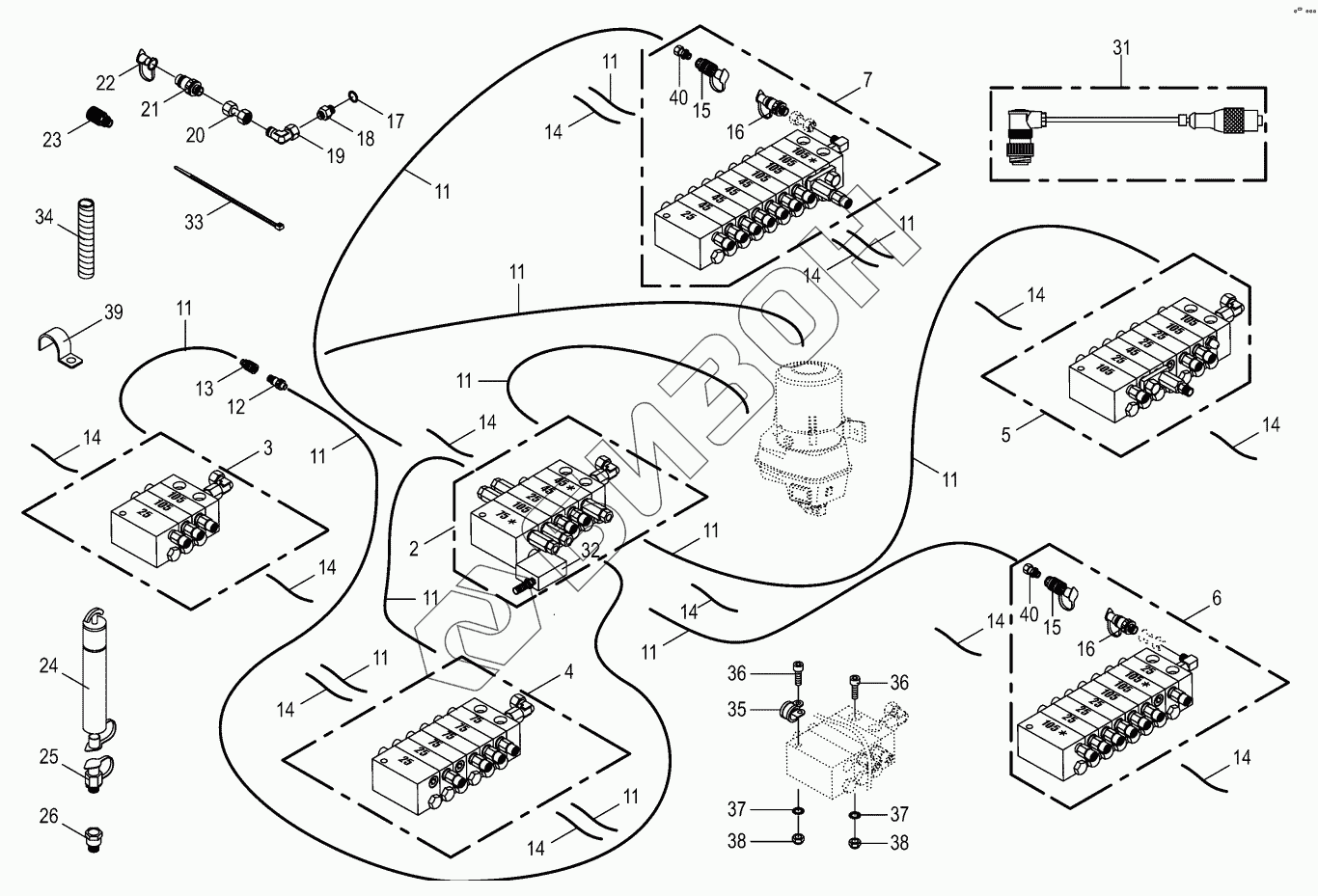

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Central lubrication
270016961
270012430
2
3
4
5
6
7
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
31
32
33
34
35
35
35
36
36
37
37
38
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270016961 | 270016961 | Mobilux EP2 |
Загрузка ...
|
|
| 270012430 | 270012430 | Cable band |
Загрузка ...
|
|
| 2 | 270114580 | Main distributor without lines MX-F5/8 |
Загрузка ...
|
|
| 3 | 270058120 | Combination of distributors-cracker |
Загрузка ...
|
|
| 4 | 270028280 | Combination of distributors-steering axle |
Загрузка ...
|
|
| 5 | 270056980 | Combination of distributors-ejection system / drive |
Загрузка ...
|
|
| 6 | 270111290 | Distri. for. unit or line MX-F 8/14 |
Загрузка ...
|
|
| 7 | 270089130 | Combination of distributors - feed system |
Загрузка ...
|
|
| 11 | 9404740 | High pressure hose-Id.-no.= 1m |
Загрузка ...
|
|
| 12 | 9404730 | Connector plug |
Загрузка ...
|
|
| 13 | 9404720 | Sleeve |
Загрузка ...
|
|
| 14 | 9389330 | Plastic tube filled with grease-Id.-no.= 1m |
Загрузка ...
|
|
| 15 | 270074940 | Sleeve |
Загрузка ...
|
|
| 16 | 270074950 | Connector plug |
Загрузка ...
|
|
| 17 | 9377360 | Gasket ring |
Загрузка ...
|
|
| 18 | 2132810 | Reducing piece |
Загрузка ...
|
|
| 19 | 9210671 | Angle lug |
Загрузка ...
|
|
| 20 | 2307430 | Double nipple |
Загрузка ...
|
|
| 21 | 9211450 | Connector plug |
Загрузка ...
|
|
| 22 | 9211711 | Dust cap-red |
Загрузка ...
|
|
| 23 | 9211300 | Sleeve |
Загрузка ...
|
|
| 24 | 9403930 | Filling cylinder |
Загрузка ...
|
|
| 25 | 9403920 | Filling connection |
Загрузка ...
|
|
| 26 | 270019980 | Connector |
Загрузка ...
|
|
| 31 | 200807930 | Extension cable-4-pole |
Загрузка ...
|
|
| 32 | 270028330 | Proximity switch |
Загрузка ...
|
|
| 33 | 9226740 | Cable band |
Загрузка ...
|
|
| 34 | 270071290 | Spiral strip-Id.-no.= 5m |
Загрузка ...
|
|
| 35 | 9240170 | Tube clip w. rubber |
Загрузка ...
|
|
| 35 | 9240100 | Tube clip w. rubber |
Загрузка ...
|
|
| 35 | 9240110 | Tube clip w. rubber |
Загрузка ...
|
|
| 36 | 9030301 | Allen screw |
Загрузка ...
|
|
| 37 | 9105001 | Washer |
Загрузка ...
|
|
| 38 | 9087020 | Locknut |
Загрузка ...
|
|
| 39 | 270077090 | Tube clamp |
Загрузка ...
|
|
| 40 | 270068390 | Screw-in connection |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
