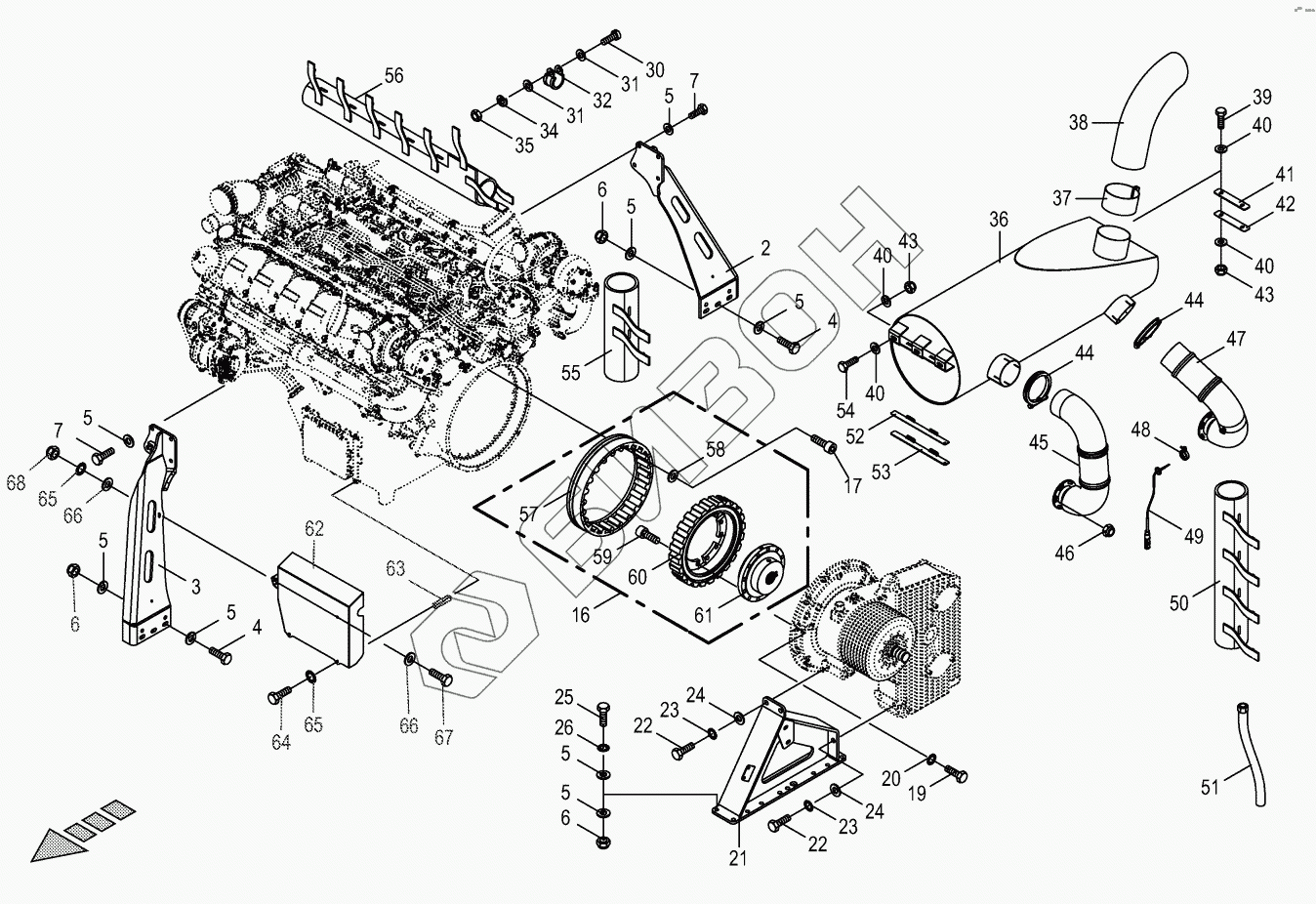

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Clutch / Silencer
2
3
4
4
5
5
5
5
5
5
5
5
6
6
6
7
7
16
17
19
20
21
22
22
23
23
24
24
25
25
26
30
31
31
32
34
35
36
37
38
39
40
40
40
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 200262010 | Engine support-back right |
Загрузка ...
|
|
| 3 | 200261861 | Engine support-right front |
Загрузка ...
|
|
| 4 | 9014930 | Hex head bolt |
Загрузка ...
|
|
| 5 | 9103620 | Washer |
Загрузка ...
|
|
| 6 | 9087190 | Locknut |
Загрузка ...
|
|
| 7 | 9006750 | Hex head bolt |
Загрузка ...
|
|
| 16 | 270055150 | Clutch |
Загрузка ...
|
|
| 17 | 900014310 | Allen screw |
Загрузка ...
|
|
| 19 | 9002841 | Hex head bolt |
Загрузка ...
|
|
| 20 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 200278730 | Engine support |
Загрузка ...
|
|
| 22 | 9006880 | Hex head bolt |
Загрузка ...
|
|
| 23 | 9099131 | Detent edged washer |
Загрузка ...
|
|
| 24 | 9103300 | Washer |
Загрузка ...
|
|
| 25 | 9011321 | Hex head bolt |
Загрузка ...
|
|
| 25 | 9006780 | Hex head bolt |
Загрузка ...
|
|
| 26 | 9099041 | Detent edged washer |
Загрузка ...
|
|
| 30 | 9037450 | Allen screw |
Загрузка ...
|
|
| 31 | 9105001 | Washer |
Загрузка ...
|
|
| 32 | 9240141 | Tube clip w. rubber |
Загрузка ...
|
|
| 34 | 9100310 | Spring washer |
Загрузка ...
|
|
| 35 | 9082071 | Hex nut |
Загрузка ...
|
|
| 36 | 270057810 | Silencer |
Загрузка ...
|
|
| 37 | 9401310 | Sealing strip |
Загрузка ...
|
|
| 38 | 270007350 | Exhaust pipe |
Загрузка ...
|
|
| 39 | 9014510 | Hex head bolt |
Загрузка ...
|
|
| 40 | 9103200 | Washer |
Загрузка ...
|
|
| 41 | 200268360 | Filler plate |
Загрузка ...
|
|
| 42 | 200268350 | Filler plate |
Загрузка ...
|
|
| 43 | 9087010 | Locknut |
Загрузка ...
|
|
| 44 | 270061190 | Muffler clamp |
Загрузка ...
|
|
| 45 | 270057830 | Flue gas pipe-front |
Загрузка ...
|
|
| 46 | 9080441 | Hex nut |
Загрузка ...
|
|
| 47 | 270057841 | Flue gas pipe-back |
Загрузка ...
|
|
| 48 | 270057870 | Profile clamp |
Загрузка ...
|
|
| 49 | 270057850 | Exhaust temperature sensor |
Загрузка ...
|
|
| 50 | 270110050 | Insulating collar |
Загрузка ...
|
|
| 51 | 270061670 | Oil discharge hose |
Загрузка ...
|
|
| 52 | 200268380 | Filler plate |
Загрузка ...
|
|
| 53 | 200268370 | Filler plate |
Загрузка ...
|
|
| 54 | 9006580 | Hex head bolt |
Загрузка ...
|
|
| 55 | 270110040 | Flue gas pipe insulation |
Загрузка ...
|
|
| 56 | 270110030 | Flue gas pipe insulation |
Загрузка ...
|
|
| 57 | 270073240 | Coupling flange |
Загрузка ...
|
|
| 58 | 900016830 | Supporting disc |
Загрузка ...
|
|
| 59 | 9032103 | Allen screw |
Загрузка ...
|
|
| 60 | 270073190 | Rubber element |
Загрузка ...
|
|
| 61 | 270073220 | Hub |
Загрузка ...
|
|
| 62 | 202274330 | Cover terminal box |
Загрузка ...
|
|
| 63 | 202271890 | Receiver tube square head |
Загрузка ...
|
|
| 64 | 9006120 | Hex head bolt |
Загрузка ...
|
|
| 65 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 66 | 9106030 | Washer |
Загрузка ...
|
|
| 67 | 9006170 | Hex head bolt |
Загрузка ...
|
|
| 68 | 9087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
