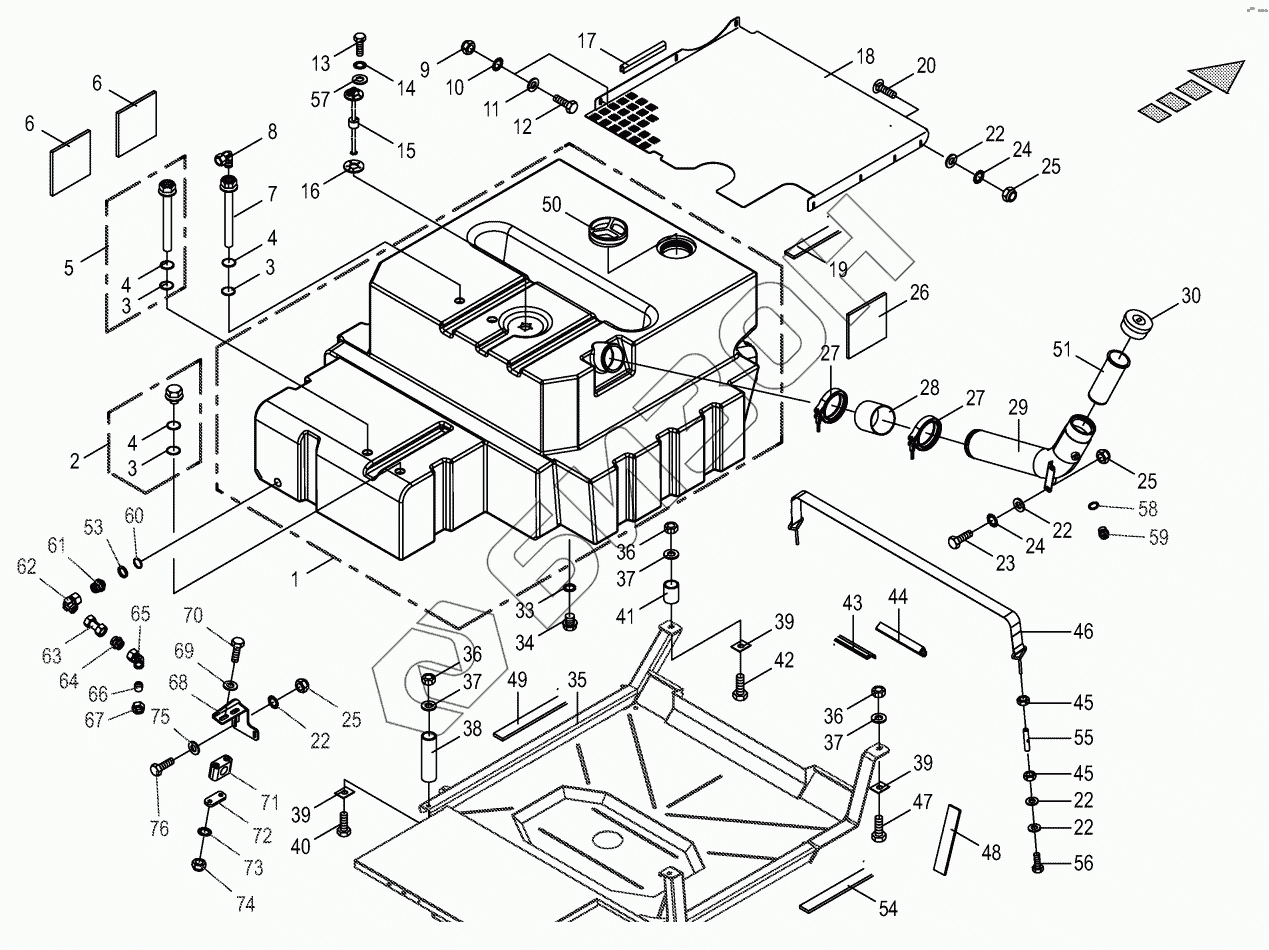

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Diesel fuel tank

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
4
4
4
4
4
5
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
22
22
22
22
23
24
24
25
25
25
26
27
27
28
29
30
33
34
35
36
36
36
37
37
37
38
39
39
39
40
41
42
43
44
45
45
46
47
48
49
50
51
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 270045570 Diesel tank
Загрузка ...
2 2158020 Screw plug
Загрузка ...
3 9375250 O-ring
Загрузка ...
4 9376340 O-ring
Загрузка ...
4 900024710 O-ring 26 х 4,5
Загрузка ...
5 2169571 Return port
Загрузка ...
6 202262700 Rubber plate
Загрузка ...
6 202262710 Rubber plate
Загрузка ...
6 202262720 Rubber sheet
Загрузка ...
7 2169612 Flow connexion
Загрузка ...
8 9210671 Angle lug
Загрузка ...
9 9087010 Locknut
Загрузка ...
10 9099101 Detent edged washer
Загрузка ...
11 9106090 Washer
Загрузка ...
12 9006570 Hex head bolt
Загрузка ...
13 900025110 Hex bolt
Загрузка ...
14 9100310 Spring washer
Загрузка ...
15 200828540 Filling level sensor
Загрузка ...
16 270131950 Seal ring level sens diesel tank
Загрузка ...
17 9251110 Edge protection-Id.-no.= 1m
Загрузка ...
18 200214790 Tank cover
Загрузка ...
19 9385560 Self-adhesive sealing strip-Id.-no.= 1m
Загрузка ...
20 9047322 Coach bolt
Загрузка ...
22 9099081 Detent edged washer
Загрузка ...
23 9006160 Hex head bolt
Загрузка ...
24 9104130 Washer
Загрузка ...
25 9087060 Locknut
Загрузка ...
26 2150300 Rubber plate
Загрузка ...
27 9240400 Joint bolt-hose clamp
Загрузка ...
28 200236470 Tank lug collar
Загрузка ...
29 2169761 Filler neck
Загрузка ...
30 9401230 Oil tank filler cap
Загрузка ...
33 9376370 O-ring
Загрузка ...
34 2158050 Drain bolt
Загрузка ...
35 200254793 Plastic tank holder
Загрузка ...
36 9082200 Hex nut
Загрузка ...
37 9103620 Washer
Загрузка ...
38 2169661 Spacer tube
Загрузка ...
39 2253441 Pressure plate
Загрузка ...
40 9002220 Hex head bolt
Загрузка ...
41 2169651 Spacer tube
Загрузка ...
42 9014920 Hex head bolt
Загрузка ...
43 2233911 Rubber profile-Id.-no.= 1m
Загрузка ...
44 9386941 Rubber profile-Id.-no.= 1m
Загрузка ...
45 9082100 Hex nut
Загрузка ...
46 200273470 Fabric tape
Загрузка ...
47 9011321 Hex head bolt
Загрузка ...
48 2274632 Rubber plate
Загрузка ...
49 2274612 Rubber plate-below
Загрузка ...
50 270022070 Expurgatorial cap
Загрузка ...
51 2169900 Sieve
Загрузка ...
53 270065090 Rubber seal
Загрузка ...
54 200267340 Rubber plate -below
Загрузка ...
55 200273460 Threaded jacket
Загрузка ...
56 9002140 Hex head bolt
Загрузка ...
57 9105001 Washer
Загрузка ...
58 9377270 Gasket ring
Загрузка ...
59 9060101 Screw plug
Загрузка ...
60 9538840 O-ring
Загрузка ...
61 200202230 Connection
Загрузка ...
62 9208220 Angle lug
Загрузка ...
63 202270480 Hyd. line
Загрузка ...
64 9199210 Connector
Загрузка ...
65 900026850 Angle bracket w dir. setting
Загрузка ...
66 9193010 Locking cone w. O-ring
Загрузка ...
67 9208050 Nozzle disc cap
Загрузка ...
68 202270440 Support
Загрузка ...
69 9104140 Washer
Загрузка ...
70 9014380 Hex head bolt
Загрузка ...
71 9251041 Tube clamp-2 halves
Загрузка ...
72 9251300 Cover plate
Загрузка ...
73 9099091 Detent edged washer
Загрузка ...
74 9087580 Locknut
Загрузка ...
75 9106030 Washer
Загрузка ...
76 9006160 Hex head bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
