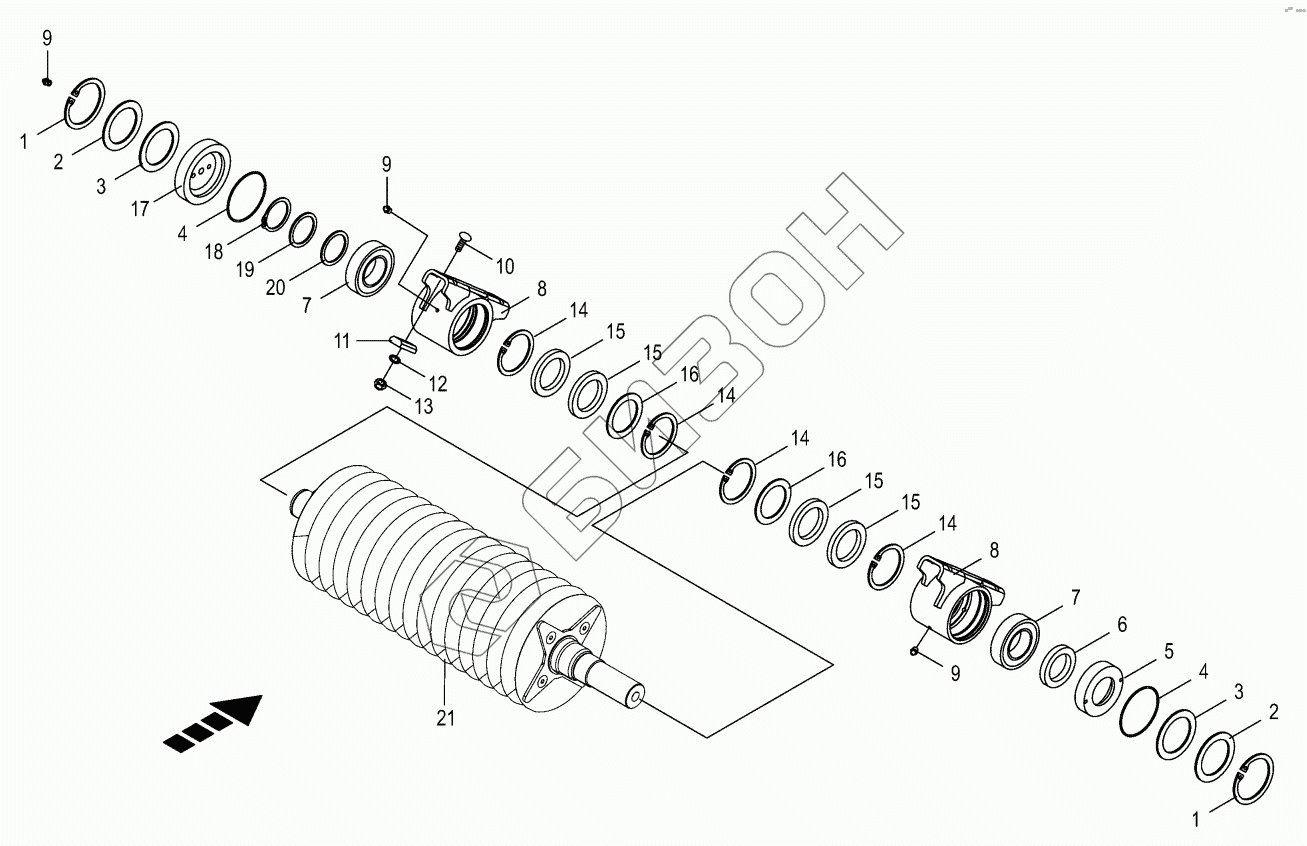

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Disc roller -back
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
6
7
7
8
8
9
9
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9116910 | Circlip |
Загрузка ...
|
|
| 2 | 9107160 | Supporting disc |
Загрузка ...
|
|
| 3 | 900002860 | Shim ring |
Загрузка ...
|
|
| 3 | 9108500 | Shim ring |
Загрузка ...
|
|
| 3 | 9108511 | Shim ring |
Загрузка ...
|
|
| 3 | 9108490 | Shim ring |
Загрузка ...
|
|
| 4 | 9375770 | O-ring |
Загрузка ...
|
|
| 5 | 2234641 | Cover-right |
Загрузка ...
|
|
| 6 | 9360580 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 9319140 | Pendular roller bearing |
Загрузка ...
|
|
| 8 | 200292141 | Bearing housing |
Загрузка ...
|
|
| 9 | 9191050 | Grease niple |
Загрузка ...
|
|
| 10 | 900021270 | Countersunkscrew 4kt M12 x 50A3G |
Загрузка ...
|
|
| 11 | 200291980 | Pressure plate |
Загрузка ...
|
|
| 12 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 9087010 | Locknut |
Загрузка ...
|
|
| 14 | 9116860 | Circlip |
Загрузка ...
|
|
| 15 | 9360191 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 9107460 | Supporting disc |
Загрузка ...
|
|
| 17 | 2235623 | Cover-left |
Загрузка ...
|
|
| 18 | 9115610 | Circlip |
Загрузка ...
|
|
| 19 | 9110010 | Shim ring |
Загрузка ...
|
|
| 19 | 9110020 | Shim ring |
Загрузка ...
|
|
| 19 | 9110030 | Shim ring |
Загрузка ...
|
|
| 20 | 9107401 | Supporting disc |
Загрузка ...
|
|
| 21 | 204211210 | Disc roller rear |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
