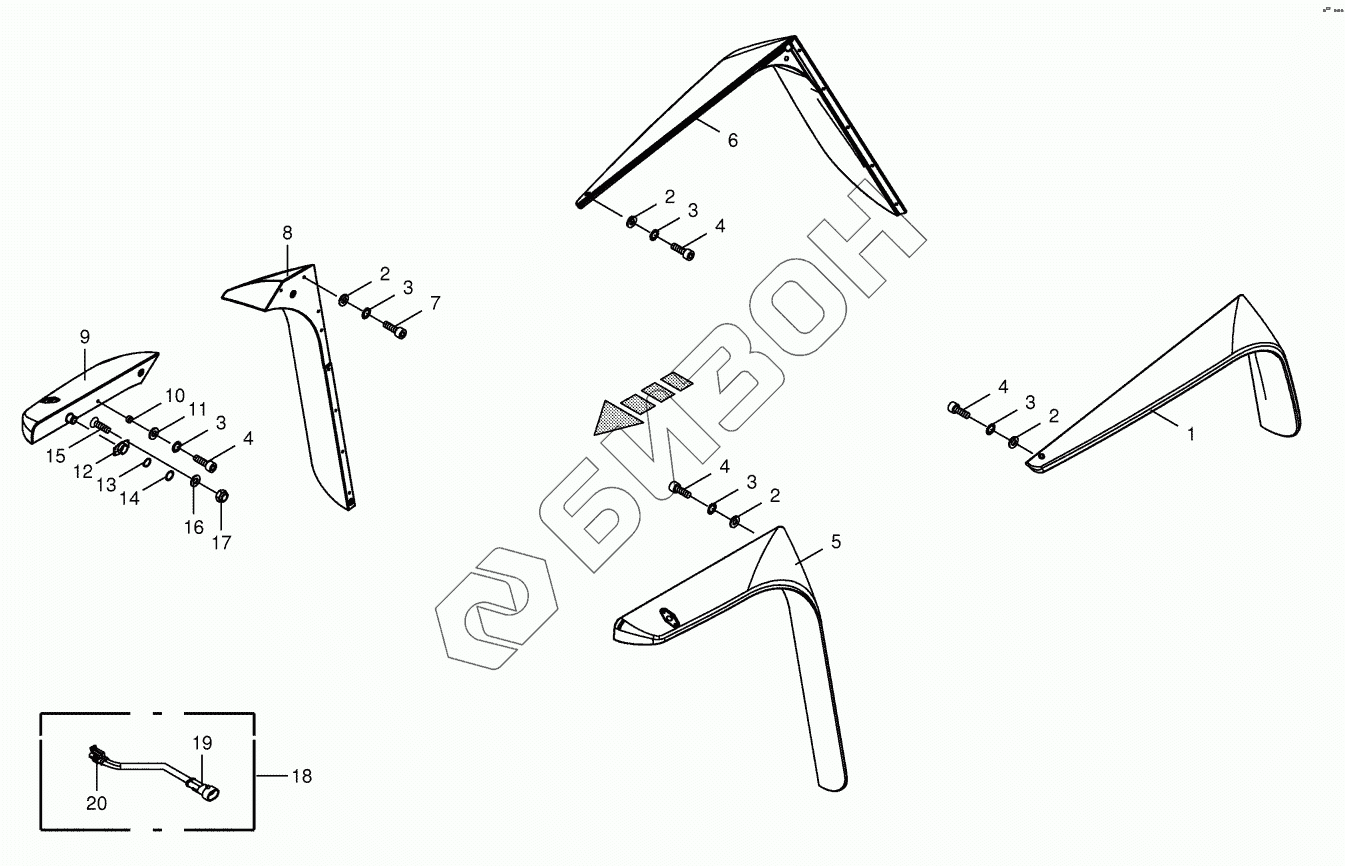

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Fender enlargement
1
2
2
2
2
3
3
3
3
3
4
4
4
4
5
6
7
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200299220 | Fender enlargement rear, lh. |
Загрузка ...
|
|
| 2 | 9104130 | Washer |
Загрузка ...
|
|
| 3 | 9099030 | Detent edged washer |
Загрузка ...
|
|
| 4 | 9030751 | Allen screw |
Загрузка ...
|
|
| 5 | 200299190 | Fender enlargement front, lh. |
Загрузка ...
|
|
| 6 | 200299240 | Fender enlargement rear, rh. |
Загрузка ...
|
|
| 7 | 9033401 | Allen screw |
Загрузка ...
|
|
| 7 | 900002930 | Allen screw |
Загрузка ...
|
|
| 7 | 900018790 | Allen screw |
Загрузка ...
|
|
| 8 | 200299210 | Fender enlargement front, rh. |
Загрузка ...
|
|
| 9 | 202205290 | Fender enlargement front rh. small |
Загрузка ...
|
|
| 10 | 202212810 | Bushing |
Загрузка ...
|
|
| 11 | 9106030 | Washer |
Загрузка ...
|
|
| 12 | 202212350 | Bearing housing |
Загрузка ...
|
|
| 13 | 9111330 | Shim ring |
Загрузка ...
|
|
| 13 | 9111340 | Shim ring |
Загрузка ...
|
|
| 14 | 9115410 | Circlip |
Загрузка ...
|
|
| 15 | 9043451 | Countersunkscrew |
Загрузка ...
|
|
| 16 | 9105001 | Washer |
Загрузка ...
|
|
| 17 | 9087020 | Locknut |
Загрузка ...
|
|
| 18 | 200816800 | Cable harness ext. side light |
Загрузка ...
|
|
| 19 | 3023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 20 | 3023510 | Plug-2-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
