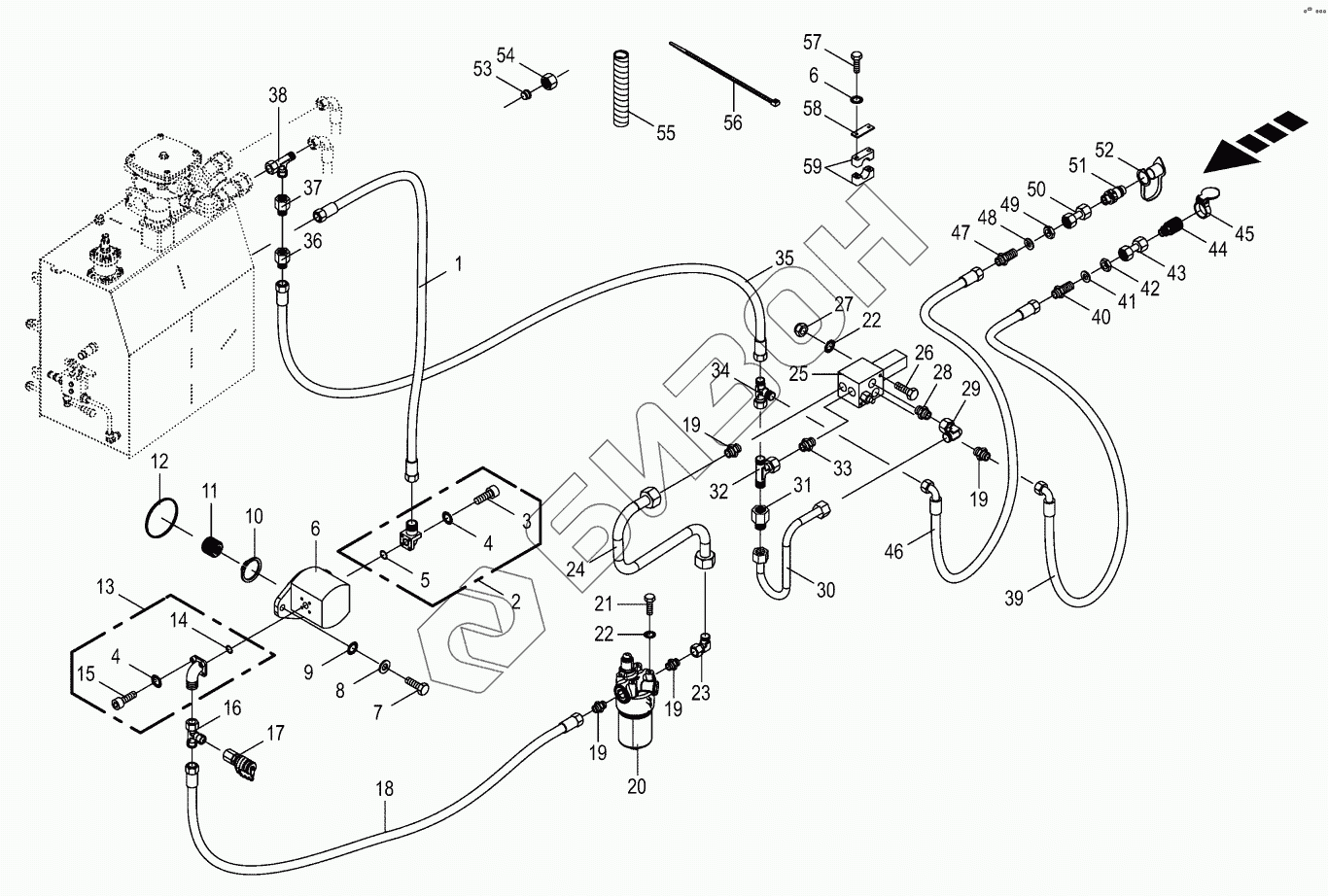

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Gear molasses pump
270104840
9197310
270040280
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270104840 | 270104840 | Gasket ring |
Загрузка ...
|
|
| 9197310 | 9197310 | Filter element |
Загрузка ...
|
|
| 270040280 | 270040280 | Contamination indicator |
Загрузка ...
|
|
| 1 | 9200130 | High pressure hose line |
Загрузка ...
|
|
| 2 | 9197570 | Flange connection |
Загрузка ...
|
|
| 3 | 9030512 | Allen screw |
Загрузка ...
|
|
| 3 | 9030451 | Allen screw |
Загрузка ...
|
|
| 4 | 9099061 | Detent edged washer |
Загрузка ...
|
|
| 5 | 9376280 | O-ring |
Загрузка ...
|
|
| 6 | 270020050 | Pump |
Загрузка ...
|
|
| 7 | 9006560 | Hex head bolt |
Загрузка ...
|
|
| 8 | 9105061 | Washer |
Загрузка ...
|
|
| 9 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 10 | 9115100 | Circlip |
Загрузка ...
|
|
| 11 | 200269360 | Adapter |
Загрузка ...
|
|
| 12 | 9376111 | O-ring |
Загрузка ...
|
|
| 13 | 9197560 | Flange connection |
Загрузка ...
|
|
| 14 | 9376290 | O-ring |
Загрузка ...
|
|
| 15 | 9030451 | Allen screw |
Загрузка ...
|
|
| 15 | 9030491 | Allen screw |
Загрузка ...
|
|
| 16 | 9210750 | Adjustable L connection |
Загрузка ...
|
|
| 17 | 9208690 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 18 | 270064790 | High pressure hose line |
Загрузка ...
|
|
| 19 | 9209111 | Male connector |
Загрузка ...
|
|
| 20 | 270040260 | High pressure filter -cpl. |
Загрузка ...
|
|
| 21 | 9006140 | Hex head bolt |
Загрузка ...
|
|
| 22 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 9210651 | Angle lug |
Загрузка ...
|
|
| 24 | 200288250 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 25 | 9193320 | Control bloc |
Загрузка ...
|
|
| 26 | 9002231 | Hex head bolt |
Загрузка ...
|
|
| 27 | 9082100 | Hex nut |
Загрузка ...
|
|
| 28 | 9197851 | Male connector |
Загрузка ...
|
|
| 29 | 9210671 | Angle lug |
Загрузка ...
|
|
| 30 | 200213200 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 31 | 9209020 | Reducer fitting |
Загрузка ...
|
|
| 32 | 900000320 | T connector |
Загрузка ...
|
|
| 33 | 9211741 | Male connector |
Загрузка ...
|
|
| 34 | 9212380 | Adjustable L connection |
Загрузка ...
|
|
| 35 | 270011590 | High pressure hose line |
Загрузка ...
|
|
| 36 | 9196590 | Reducer fitting |
Загрузка ...
|
|
| 37 | 9199250 | Reducer fitting |
Загрузка ...
|
|
| 38 | 9199220 | Adjustable L connection |
Загрузка ...
|
|
| 39 | 270071360 | High pressure hose line |
Загрузка ...
|
|
| 40 | 9212500 | Straight 2-way connector |
Загрузка ...
|
|
| 41 | 9103690 | Washer |
Загрузка ...
|
|
| 42 | 9210741 | Hex nut-low form |
Загрузка ...
|
|
| 43 | 2307440 | Double nipple |
Загрузка ...
|
|
| 44 | 9211312 | Sleeve |
Загрузка ...
|
|
| 45 | 9199940 | Cover-red |
Загрузка ...
|
|
| 46 | 270020090 | High pressure hose line |
Загрузка ...
|
|
| 47 | 9212510 | Straight 2-way connector |
Загрузка ...
|
|
| 48 | 9103750 | Washer |
Загрузка ...
|
|
| 49 | 9210951 | Hex nut-low form |
Загрузка ...
|
|
| 50 | 2307470 | Double nipple |
Загрузка ...
|
|
| 51 | 9211670 | Connector plug |
Загрузка ...
|
|
| 52 | 9211711 | Dust cap-red |
Загрузка ...
|
|
| 53 | 9210471 | Cutting ring |
Загрузка ...
|
|
| 53 | 9211831 | Cutting ring |
Загрузка ...
|
|
| 54 | 9210430 | Nozzle disc cap |
Загрузка ...
|
|
| 54 | 9211820 | Nozzle disc cap |
Загрузка ...
|
|
| 55 | 9404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 56 | 9226711 | Cable band |
Загрузка ...
|
|
| 57 | 9014100 | Hex head bolt |
Загрузка ...
|
|
| 58 | 9251450 | Cover plate |
Загрузка ...
|
|
| 59 | 270039060 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
