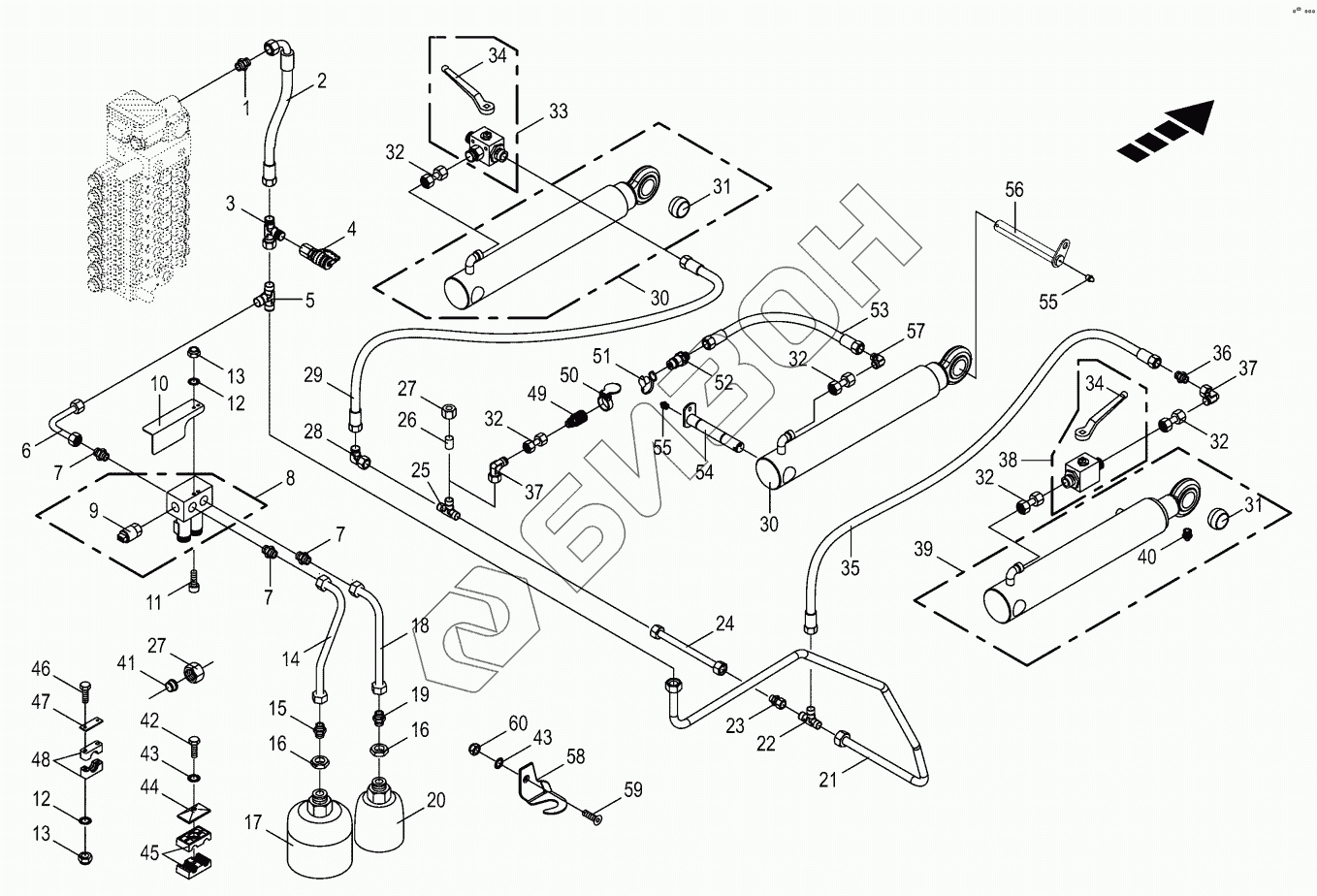

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Hydraulics - lift
270096230
9187014
9187014
9211820
9211820
270018360
270172010
1
2
3
4
5
6
7
7
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
31
32
32
32
32
32
33
34
34
35
36
37
37
38
39
40
41
41
42
42
43
43
44
45
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270096230 | 270096230 | Sealing set |
Загрузка ...
|
|
| 9187014 | 9187014 | Gasket set |
Загрузка ...
|
|
| 9211820 | 9211820 | Nozzle disc cap |
Загрузка ...
|
|
| 270018360 | 270018360 | Solenoid coil |
Загрузка ...
|
|
| 270172010 | 270172010 | Directional valve use 2/2 seat elec. |
Загрузка ...
|
|
| 1 | 9211741 | Male connector |
Загрузка ...
|
|
| 2 | 270024480 | High pressure hose line |
Загрузка ...
|
|
| 3 | 9212380 | Adjustable L connection |
Загрузка ...
|
|
| 4 | 9196960 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 5 | 9211750 | T-connector |
Загрузка ...
|
|
| 6 | 200217520 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 7 | 9197620 | Male connector |
Загрузка ...
|
|
| 8 | 270008231 | Hubwerkspeicherzuschaltblock |
Загрузка ...
|
|
| 9 | 3025301 | Pressure sensor |
Загрузка ...
|
|
| 10 | 200260830 | Guard plate |
Загрузка ...
|
|
| 11 | 9030550 | Allen screw |
Загрузка ...
|
|
| 12 | 9099061 | Detent edged washer |
Загрузка ...
|
|
| 13 | 9087041 | Locknut |
Загрузка ...
|
|
| 14 | 200207020 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 9211792 | Male connector |
Загрузка ...
|
|
| 16 | 9085441 | Hex nut-low form |
Загрузка ...
|
|
| 17 | 9215510 | Pressure accumulator |
Загрузка ...
|
|
| 18 | 200207030 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 9211440 | Male connector |
Загрузка ...
|
|
| 20 | 9212390 | Pressure accumulator |
Загрузка ...
|
|
| 21 | 200281720 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 22 | 9193150 | T-reduction |
Загрузка ...
|
|
| 23 | 9211840 | Reducer fitting |
Загрузка ...
|
|
| 24 | 200281680 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 25 | 9210731 | T-connector |
Загрузка ...
|
|
| 26 | 9199130 | Locking cone w. O-ring |
Загрузка ...
|
|
| 27 | 9210430 | Nozzle disc cap |
Загрузка ...
|
|
| 28 | 9210651 | Angle lug |
Загрузка ...
|
|
| 29 | 270038520 | High pressure hose line |
Загрузка ...
|
|
| 30 | 270069201 | Hydraulic cylinder |
Загрузка ...
|
|
| 31 | 270066700 | Joint bearing |
Загрузка ...
|
|
| 32 | 2307440 | Double nipple |
Загрузка ...
|
|
| 33 | 9193091 | Ball valve |
Загрузка ...
|
|
| 34 | 9196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 35 | 9200030 | High pressure hose line |
Загрузка ...
|
|
| 36 | 9210531 | Connector |
Загрузка ...
|
|
| 37 | 9210651 | Angle lug |
Загрузка ...
|
|
| 38 | 9211171 | Two-way plug valve |
Загрузка ...
|
|
| 39 | 270069191 | Hydraulic cylinder |
Загрузка ...
|
|
| 40 | 9192020 | Grease niple |
Загрузка ...
|
|
| 41 | 9210471 | Cutting ring |
Загрузка ...
|
|
| 41 | 9211831 | Cutting ring |
Загрузка ...
|
|
| 42 | 9006170 | Hex head bolt |
Загрузка ...
|
|
| 42 | 9002010 | Hex head bolt |
Загрузка ...
|
|
| 43 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 9251340 | Cover plate |
Загрузка ...
|
|
| 45 | 9251600 | Tube clamp-2 halves |
Загрузка ...
|
|
| 45 | 9251550 | Tube clamp-2 halves |
Загрузка ...
|
|
| 46 | 9002440 | Hex head bolt |
Загрузка ...
|
|
| 47 | 270051420 | Cover plate |
Загрузка ...
|
|
| 48 | 270050850 | Tube clamp-2 halves |
Загрузка ...
|
|
| 49 | 9211312 | Sleeve |
Загрузка ...
|
|
| 50 | 9166020 | Cover-blue |
Загрузка ...
|
|
| 51 | 9212631 | Dust cap-blue |
Загрузка ...
|
|
| 52 | 9211460 | Connector plug |
Загрузка ...
|
|
| 53 | 9200840 | High pressure hose line |
Загрузка ...
|
|
| 54 | 1553834 | Spigot-12/14 rows |
Загрузка ...
|
|
| 55 | 9191050 | Grease niple |
Загрузка ...
|
|
| 56 | 2677741 | Pin-12/14 rows |
Загрузка ...
|
|
| 57 | 9210881 | Elbow union |
Загрузка ...
|
|
| 58 | 202240170 | Hydraulic support |
Загрузка ...
|
|
| 59 | 9040291 | Countersunkscrew |
Загрузка ...
|
|
| 60 | 9087060 | Locknut |
Загрузка ...
|
