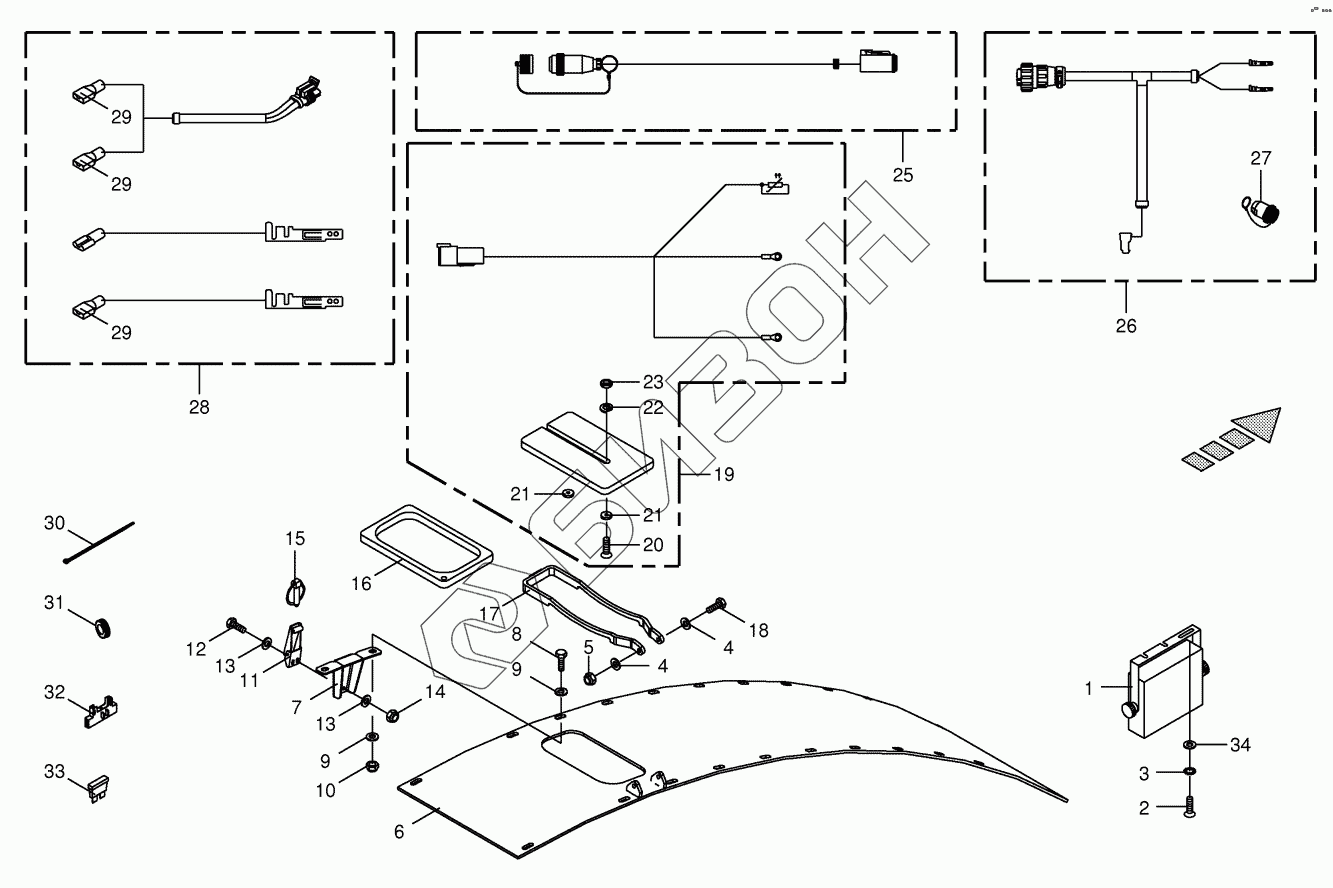

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Moisture measurement
1
2
3
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
25
26
27
28
29
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200805920 | Control unit |
Загрузка ...
|
|
| 2 | 900014560 | Fillister head screw |
Загрузка ...
|
|
| 3 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 4 | 9104130 | Washer |
Загрузка ...
|
|
| 5 | 9087060 | Locknut |
Загрузка ...
|
|
| 6 | 200256580 | Wearing plate |
Загрузка ...
|
|
| 7 | 200259820 | Support |
Загрузка ...
|
|
| 8 | 9006380 | Hex head bolt |
Загрузка ...
|
|
| 9 | 900001210 | Washer |
Загрузка ...
|
|
| 10 | 9087580 | Locknut |
Загрузка ...
|
|
| 11 | 9242190 | Clamping lock |
Загрузка ...
|
|
| 12 | 9002920 | Hex head bolt |
Загрузка ...
|
|
| 13 | 9103650 | Washer |
Загрузка ...
|
|
| 14 | 9087020 | Locknut |
Загрузка ...
|
|
| 15 | 9170140 | Linch pin |
Загрузка ...
|
|
| 16 | 200267770 | Wearing plate |
Загрузка ...
|
|
| 17 | 200256600 | Fold-away bow |
Загрузка ...
|
|
| 18 | 9010542 | Hex head bolt |
Загрузка ...
|
|
| 19 | 200256610 | Sensorplate |
Загрузка ...
|
|
| 20 | 9043451 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 200259830 | Cone pulley |
Загрузка ...
|
|
| 22 | 9100310 | Spring washer |
Загрузка ...
|
|
| 23 | 900012780 | Hex nut -low form |
Загрузка ...
|
|
| 25 | 200812030 | Wiring harness -sensors |
Загрузка ...
|
|
| 26 | 200812780 | Wiring harness |
Загрузка ...
|
|
| 27 | 3024720 | Connector-7-pole |
Загрузка ...
|
|
| 28 | 200812770 | Cable |
Загрузка ...
|
|
| 29 | 3026890 | Flat sleeve-blue |
Загрузка ...
|
|
| 30 | 9226711 | Cable band |
Загрузка ...
|
|
| 30 | 9226731 | Cable band |
Загрузка ...
|
|
| 31 | 9242080 | Cable bushing |
Загрузка ...
|
|
| 32 | 200805930 | Fuse carrier |
Загрузка ...
|
|
| 33 | 200805560 | Flat fuse |
Загрузка ...
|
|
| 34 | 9103511 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
