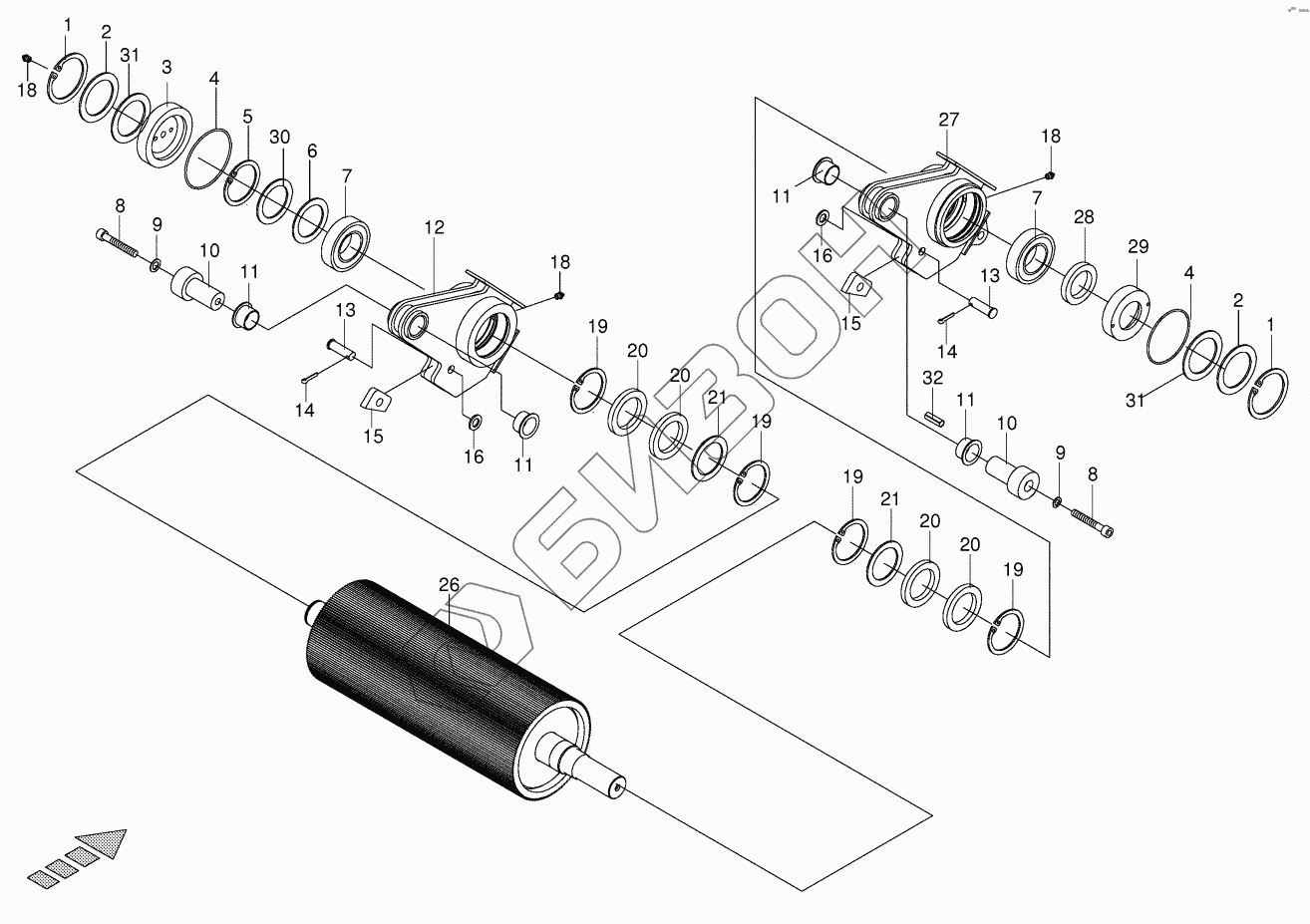

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Roller front
9110030
9108490
9108490
1
1
2
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
13
14
14
15
15
16
16
18
18
18
19
19
19
19
20
20
20
20
21
21
26
26
26
26
26
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9110030 | 9110030 | Shim ring |
Загрузка ...
|
|
| 9108490 | 9108490 | Shim ring |
Загрузка ...
|
|
| 1 | 9116910 | Circlip |
Загрузка ...
|
|
| 2 | 9107160 | Supporting disc |
Загрузка ...
|
|
| 3 | 2235623 | Cover-left |
Загрузка ...
|
|
| 4 | 9375770 | O-ring |
Загрузка ...
|
|
| 5 | 9115610 | Circlip |
Загрузка ...
|
|
| 6 | 9107401 | Supporting disc |
Загрузка ...
|
|
| 7 | 9319140 | Pendular roller bearing |
Загрузка ...
|
|
| 8 | 9031481 | Allen screw |
Загрузка ...
|
|
| 9 | 9099110 | Detent edged washer |
Загрузка ...
|
|
| 10 | 2235263 | Bearing bolt |
Загрузка ...
|
|
| 11 | 9353360 | Collar socket |
Загрузка ...
|
|
| 12 | 2194287 | Bearing housing left |
Загрузка ...
|
|
| 13 | 9163812 | Pin |
Загрузка ...
|
|
| 14 | 9120671 | Cotter pin |
Загрузка ...
|
|
| 15 | 2264482 | Slide block |
Загрузка ...
|
|
| 16 | 9103031 | Washer |
Загрузка ...
|
|
| 18 | 9191050 | Grease niple |
Загрузка ...
|
|
| 19 | 9116860 | Circlip |
Загрузка ...
|
|
| 20 | 9360191 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 21 | 9107460 | Supporting disc |
Загрузка ...
|
|
| 26 | 2156591 | Roller |
Загрузка ...
|
|
| 26 | 2264623 | Roller |
Загрузка ...
|
|
| 26 | 2140301 | Roller |
Загрузка ...
|
|
| 26 | 200221130 | Roller-chromed |
Загрузка ...
|
|
| 26 | 200221140 | Roller-chromed |
Загрузка ...
|
|
| 26 | 200231650 | Roller -optional |
Загрузка ...
|
|
| 27 | 2194247 | Bearing housing right |
Загрузка ...
|
|
| 28 | 9360580 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 29 | 2234641 | Cover-right |
Загрузка ...
|
|
| 30 | 9110020 | Shim ring |
Загрузка ...
|
|
| 31 | 9108511 | Shim ring |
Загрузка ...
|
|
| 32 | 9125822 | Roll pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
