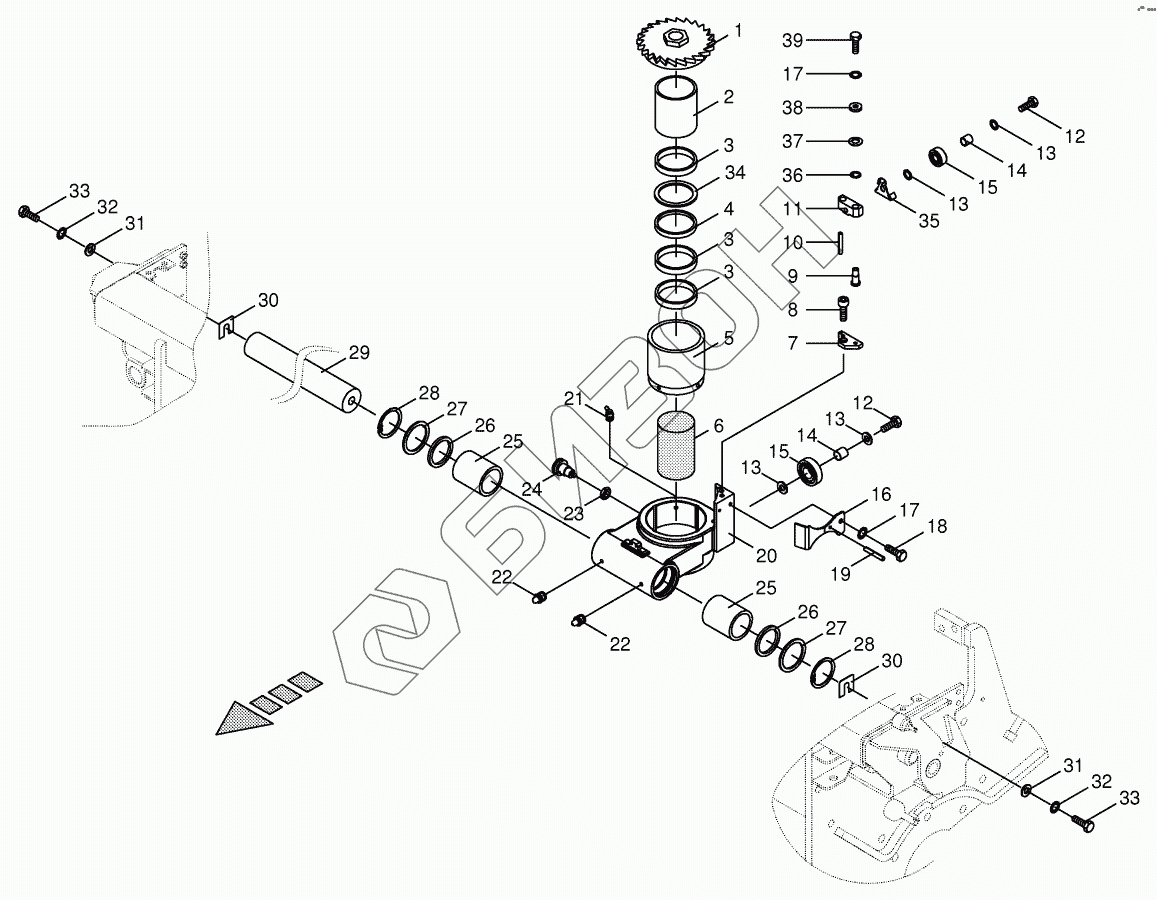

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Sharpening
1
2
3
3
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
14
15
15
16
17
17
18
19
20
21
22
22
23
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200233382 | Adjustment wheel, 32 gears |
Загрузка ...
|
|
| 2 | 2223962 | Bushing |
Загрузка ...
|
|
| 3 | 200289750 | Lock collar |
Загрузка ...
|
|
| 4 | 2223952 | Intermediate ring |
Загрузка ...
|
|
| 5 | 2223935 | Retainer |
Загрузка ...
|
|
| 6 | 2223643 | Grindstone |
Загрузка ...
|
|
| 7 | 200289580 | Slide top |
Загрузка ...
|
|
| 8 | 9031003 | Allen screw |
Загрузка ...
|
|
| 9 | 200289590 | Preload sleeve |
Загрузка ...
|
|
| 10 | 9126062 | Roll pin |
Загрузка ...
|
|
| 11 | 200289610 | Bearing guidance |
Загрузка ...
|
|
| 12 | 9006580 | Hex head bolt |
Загрузка ...
|
|
| 13 | 9108030 | Shim ring |
Загрузка ...
|
|
| 14 | 2154320 | Bushing |
Загрузка ...
|
|
| 15 | 900000270 | Grooved ball bearing |
Загрузка ...
|
|
| 16 | 2154333 | Safety catch |
Загрузка ...
|
|
| 17 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 18 | 9006170 | Hex head bolt |
Загрузка ...
|
|
| 19 | 9126082 | Roll pin |
Загрузка ...
|
|
| 20 | 2154341 | Grinding carriage |
Загрузка ...
|
|
| 21 | 9191060 | Grease niple |
Загрузка ...
|
|
| 22 | 9191050 | Grease niple |
Загрузка ...
|
|
| 23 | 9085212 | Hex nut-low form |
Загрузка ...
|
|
| 24 | 9403140 | Stop bolt |
Загрузка ...
|
|
| 25 | 9304980 | Linear ball bearing |
Загрузка ...
|
|
| 26 | 9360540 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 27 | 9107031 | Supporting disc |
Загрузка ...
|
|
| 28 | 9116640 | Circlip |
Загрузка ...
|
|
| 29 | 2247310 | Shaft |
Загрузка ...
|
|
| 30 | 2192111 | Enclosure |
Загрузка ...
|
|
| 31 | 9103620 | Washer |
Загрузка ...
|
|
| 32 | 9099121 | Detent edged washer |
Загрузка ...
|
|
| 33 | 9006770 | Hex head bolt |
Загрузка ...
|
|
| 34 | 9107470 | Supporting disc |
Загрузка ...
|
|
| 35 | 200289621 | Stripper |
Загрузка ...
|
|
| 36 | 9108070 | Shim ring |
Загрузка ...
|
|
| 37 | 900018410 | Belleville spring |
Загрузка ...
|
|
| 38 | 9103660 | Washer |
Загрузка ...
|
|
| 39 | 9010461 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
