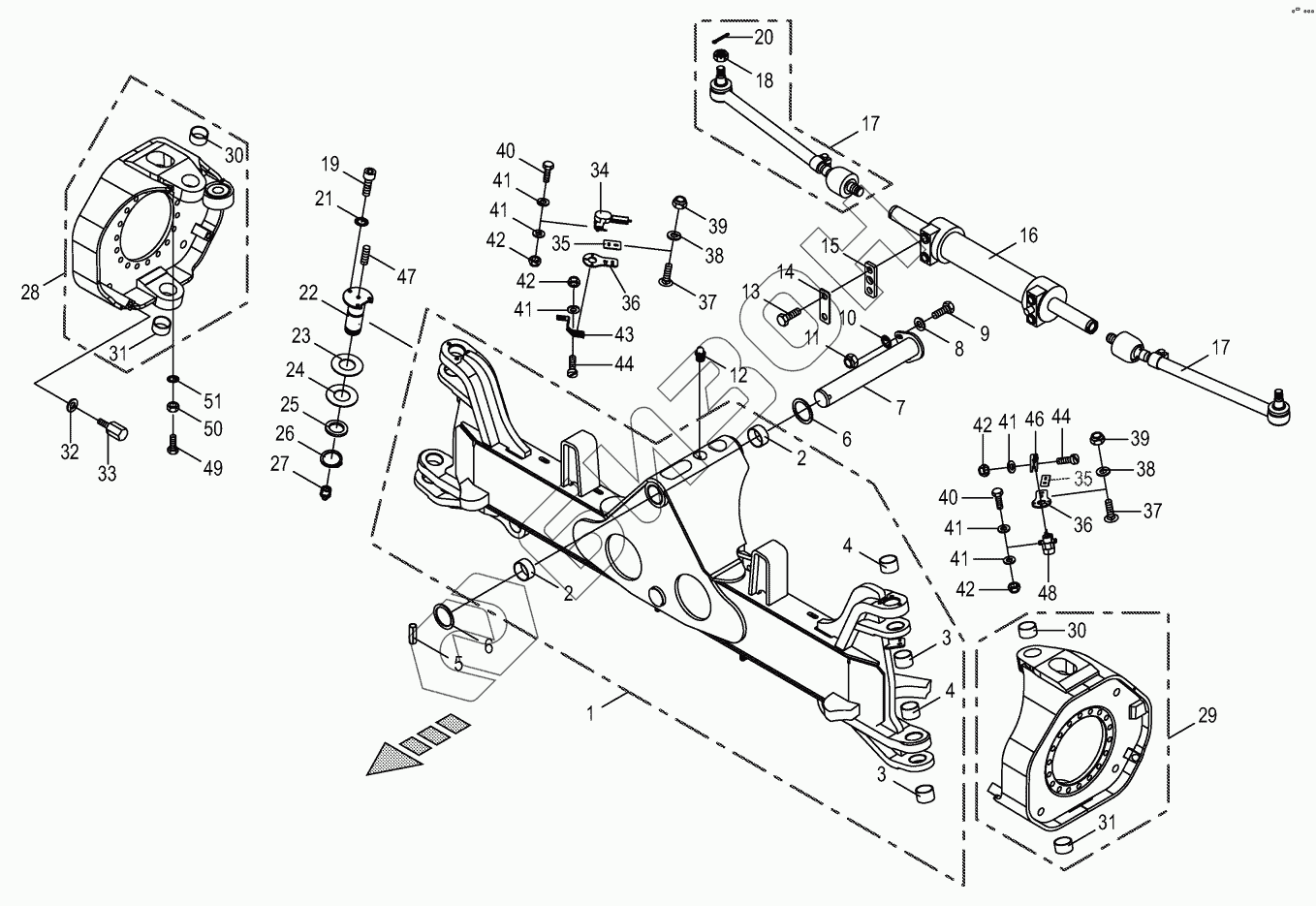

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Steering axle
9031082
270071560
1
2
2
3
3
4
4
5
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
33
33
33
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
41
41
41
41
42
42
42
42
43
44
44
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9031082 | 9031082 | Allen screw |
Загрузка ...
|
|
| 270071560 | 270071560 | Sealing set |
Загрузка ...
|
|
| 1 | 200276231 | Steered aхle carrier |
Загрузка ...
|
|
| 2 | 9353310 | Bearing bush |
Загрузка ...
|
|
| 3 | 9353451 | Bearing bush |
Загрузка ...
|
|
| 4 | 900001200 | Bearing bush |
Загрузка ...
|
|
| 5 | 9127520 | Roll pin |
Загрузка ...
|
|
| 6 | 9110040 | Shim ring |
Загрузка ...
|
|
| 6 | 9110030 | Shim ring |
Загрузка ...
|
|
| 6 | 9110051 | Shim ring |
Загрузка ...
|
|
| 7 | 2218773 | Retention bolt |
Загрузка ...
|
|
| 8 | 9103200 | Washer |
Загрузка ...
|
|
| 9 | 9014510 | Hex head bolt |
Загрузка ...
|
|
| 10 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 11 | 9087010 | Locknut |
Загрузка ...
|
|
| 12 | 9191050 | Grease niple |
Загрузка ...
|
|
| 13 | 9003821 | Hex head bolt |
Загрузка ...
|
|
| 14 | 200220740 | Locking plate |
Загрузка ...
|
|
| 15 | 2199371 | Double roller |
Загрузка ...
|
|
| 16 | 270012390 | Steering cylinder |
Загрузка ...
|
|
| 17 | 270039220 | Axial tie rod |
Загрузка ...
|
|
| 18 | 9089351 | Castellated nut |
Загрузка ...
|
|
| 19 | 9031051 | Allen screw |
Загрузка ...
|
|
| 20 | 9121111 | Cotter pin |
Загрузка ...
|
|
| 21 | 9099070 | Detent edged washer |
Загрузка ...
|
|
| 22 | 200276820 | Retention bolt-top |
Загрузка ...
|
|
| 22 | 200282810 | Retention bolt-below right |
Загрузка ...
|
|
| 22 | 200276820 | Retention bolt-top |
Загрузка ...
|
|
| 22 | 200282800 | Retention bolt-below left |
Загрузка ...
|
|
| 23 | 200204870 | Approach disc |
Загрузка ...
|
|
| 24 | 2133341 | Approach disc |
Загрузка ...
|
|
| 25 | 200218041 | End plate |
Загрузка ...
|
|
| 26 | 9115540 | Circlip |
Загрузка ...
|
|
| 27 | 9191070 | Grease niple |
Загрузка ...
|
|
| 28 | 202216850 | Steering knuckle rh. + bushings |
Загрузка ...
|
|
| 29 | 202216870 | Steering knuckle lh. + bushings |
Загрузка ...
|
|
| 30 | 2194390 | Bearing bush |
Загрузка ...
|
|
| 31 | 900001190 | Bearing bush |
Загрузка ...
|
|
| 32 | 900005120 | Washer |
Загрузка ...
|
|
| 32 | 200252650 | Washer |
Загрузка ...
|
|
| 33 | 200245600 | Steering limitation |
Загрузка ...
|
|
| 33 | 200245590 | Steering limitation |
Загрузка ...
|
|
| 33 | 200267220 | Steering limitation |
Загрузка ...
|
|
| 33 | 200279600 | Steering limitation-optional |
Загрузка ...
|
|
| 33 | 202247880 | Steering limiter-optional |
Загрузка ...
|
|
| 34 | 200804350 | Sensor-2-pole |
Загрузка ...
|
|
| 35 | 200287690 | Spacer plate -right |
Загрузка ...
|
|
| 36 | 200276770 | Retainer -right |
Загрузка ...
|
|
| 37 | 9048041 | Coach bolt |
Загрузка ...
|
|
| 38 | 9103511 | Washer |
Загрузка ...
|
|
| 39 | 9087041 | Locknut |
Загрузка ...
|
|
| 40 | 9002920 | Hex head bolt |
Загрузка ...
|
|
| 41 | 9105001 | Washer |
Загрузка ...
|
|
| 42 | 9087020 | Locknut |
Загрузка ...
|
|
| 43 | 200287740 | Lever -right |
Загрузка ...
|
|
| 44 | 9036610 | Allen screw |
Загрузка ...
|
|
| 46 | 200278650 | Lever -left |
Загрузка ...
|
|
| 47 | 900000640 | Threaded pin |
Загрузка ...
|
|
| 48 | 200814880 | Sеnsоr |
Загрузка ...
|
|
| 49 | 9010092 | Hex head bolt |
Загрузка ...
|
|
| 50 | 9082100 | Hex nut |
Загрузка ...
|
|
| 51 | 9099081 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
