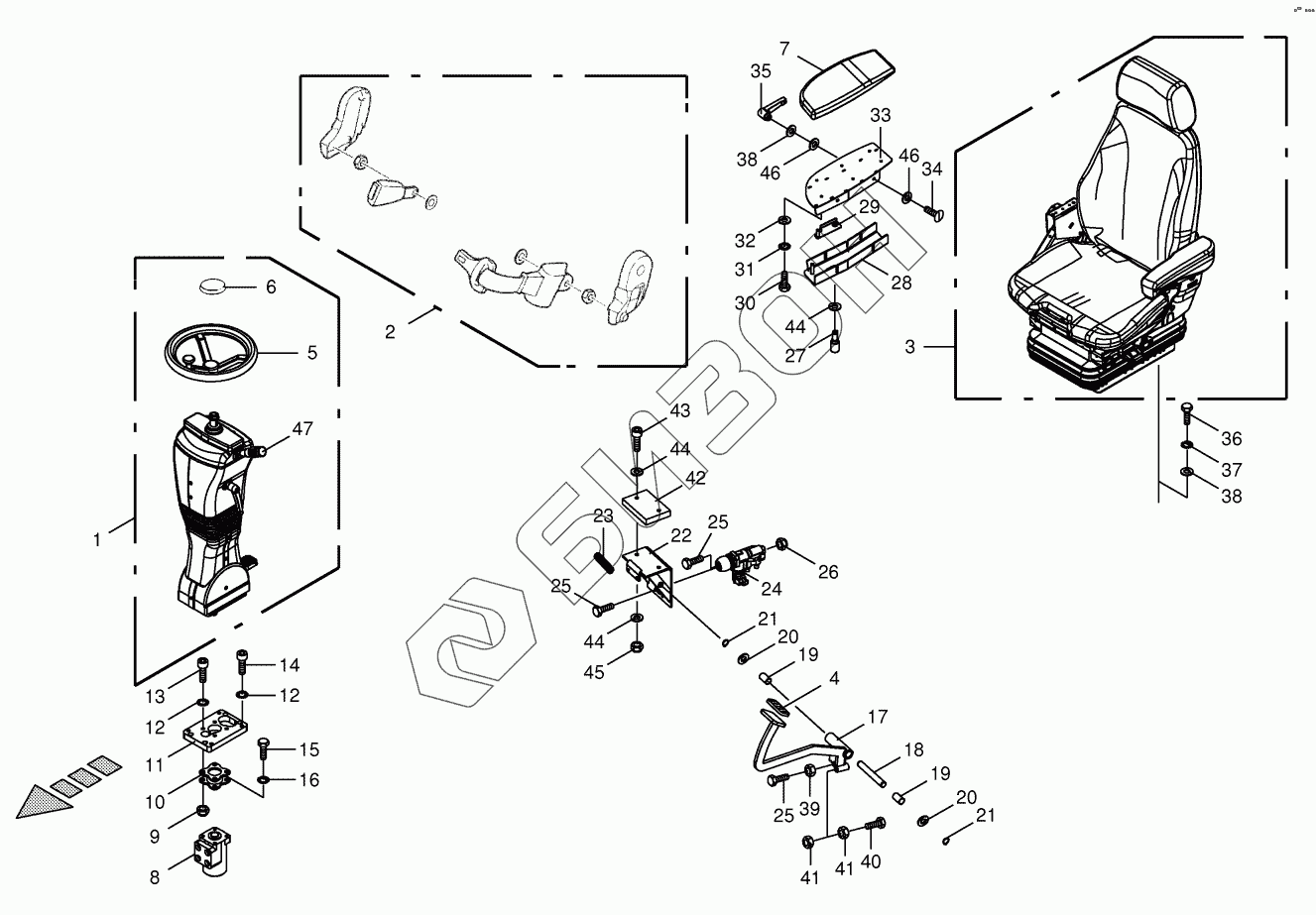

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Steering columm

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
270067260
270078960
270102340
270169450
270174800
270174790
270174780
270174770
270174760
270174740
270174730
270174710
270174690
270067280
270067270
270174750
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
41
42
43
44
44
44
45
46
46
47
Позиция на иллюстрации Заводской номер детали Название детали Цена
270067260 270067260 Kit pilot lamp-indicator
Загрузка ...
270078960 270078960 Dust protection cap
Загрузка ...
270102340 270102340 comfort seat -Activo
Загрузка ...
270169450 270169450 Safety belt Activo
Загрузка ...
270174800 270174800 Connecting plate steering column
Загрузка ...
270174790 270174790 Steering column panel bottom rh.
Загрузка ...
270174780 270174780 Steering column panel bottom lh.
Загрузка ...
270174770 270174770 Steering column panel centre top
Загрузка ...
270174760 270174760 Steering column panel centre top
Загрузка ...
270174740 270174740 Steering column panel top rh.
Загрузка ...
270174730 270174730 Steering column panel top lh.
Загрузка ...
270174710 270174710 Instrument carrier
Загрузка ...
270174690 270174690 Steering column
Загрузка ...
270067280 270067280 Kit pilot lamp-full beam
Загрузка ...
270067270 270067270 Kit pilot lamp-green neutral
Загрузка ...
270174750 270174750 Bellows rubber
Загрузка ...
1 270135190 Steering column cpl. with headl. Flasher
Загрузка ...
2 270010350 Seatbelt-optional
Загрузка ...
3 270065810 Driver's seat
Загрузка ...
4 2200820 Pedal guard
Загрузка ...
5 270102840 Leather steering wheel 12 356mm
Загрузка ...
6 270108870 Steering wheel cover cap
Загрузка ...
7 200275570 Plating
Загрузка ...
8 270107210 Valve 240/60 cm3/U -ltaly
Загрузка ...
9 9087580 Locknut
Загрузка ...
10 2206270 Steering valve adapter
Загрузка ...
11 2206280 Rubber sheet-steering valve
Загрузка ...
12 9099070 Detent edged washer
Загрузка ...
13 9031120 Allen screw
Загрузка ...
14 9031111 Allen screw
Загрузка ...
15 9006340 Hex head bolt
Загрузка ...
16 9099091 Detent edged washer
Загрузка ...
17 200279200 Brake pedal
Загрузка ...
18 2325800 Shaft
Загрузка ...
19 9349110 Bearing bush
Загрузка ...
20 9105122 Washer
Загрузка ...
21 9115221 Circlip
Загрузка ...
22 200279190 Support
Загрузка ...
23 2765841 Tension spring
Загрузка ...
24 270074921 Brake valve
Загрузка ...
25 9006170 Hex head bolt
Загрузка ...
26 9087060 Locknut
Загрузка ...
27 202204150 Clamping lever
Загрузка ...
28 200274230 Bottom part
Загрузка ...
29 200274200 Adjustment
Загрузка ...
30 9006070 Hex head bolt
Загрузка ...
31 900013800 Detent edged washer
Загрузка ...
32 9104111 Washer
Загрузка ...
33 200274270 Retainer
Загрузка ...
34 202204130 Coach bolt
Загрузка ...
35 202204140 Clamping lever
Загрузка ...
36 9006160 Hex head bolt
Загрузка ...
37 9099081 Detent edged washer
Загрузка ...
38 9104130 Washer
Загрузка ...
39 9082100 Hex nut
Загрузка ...
40 9003640 Hex head bolt
Загрузка ...
41 9082120 Hex nut
Загрузка ...
42 200297110 Rubber plate
Загрузка ...
43 9031111 Allen screw
Загрузка ...
44 9104140 Washer
Загрузка ...
45 900012300 Locknut
Загрузка ...
46 202204120 Rubber washer
Загрузка ...
47 270136720 Steering-column switch
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
