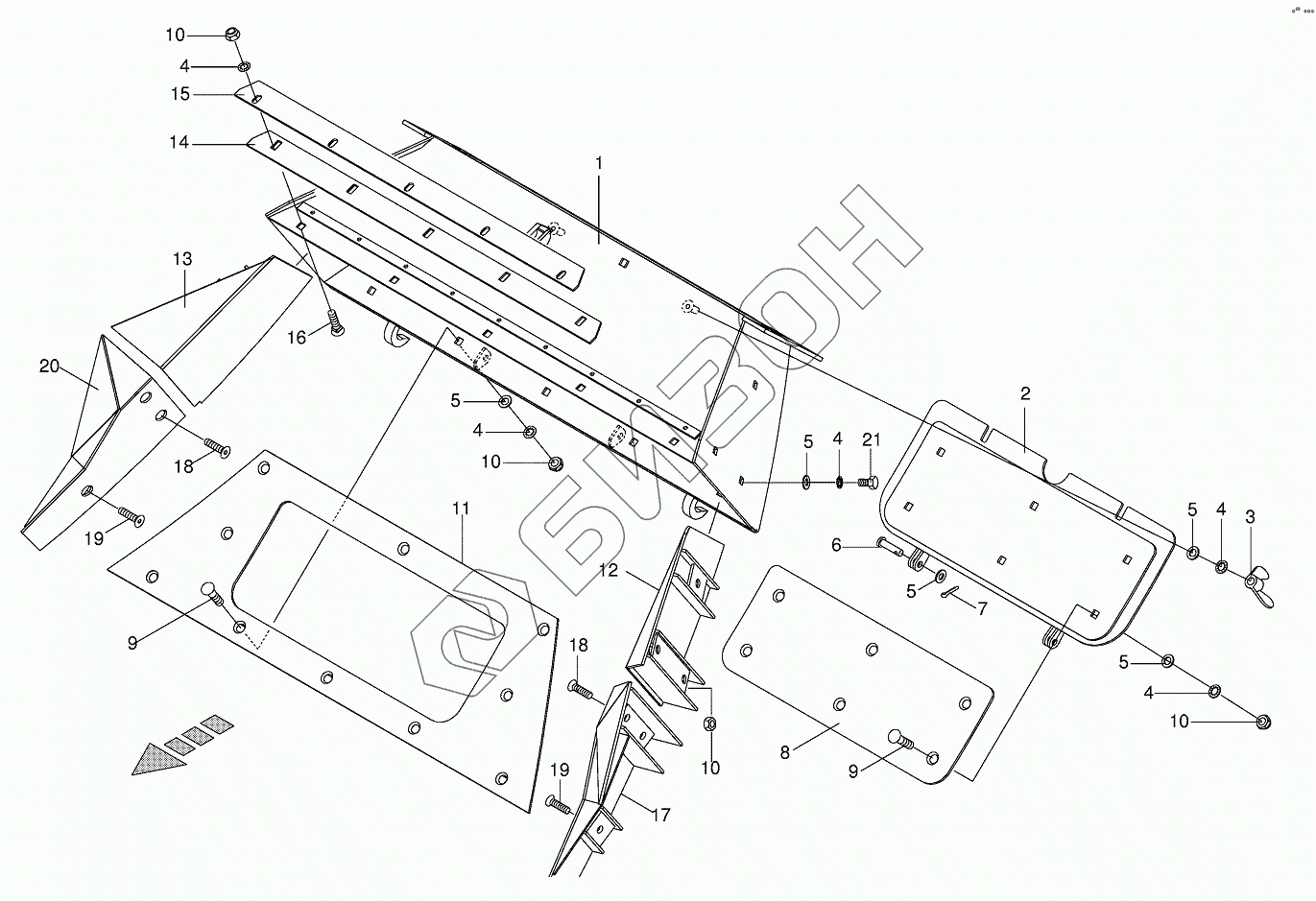

Графический каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Duct
1
2
3
4
4
4
4
4
5
5
5
5
6
7
8
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 228 071 2 | Channel |
Загрузка ...
|
|
| 2 | 00 228 072 2 | Flap |
Загрузка ...
|
|
| 3 | 00 909 311 0 | Nut |
Загрузка ...
|
|
| 4 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 5 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 6 | 00 916 028 0 | Pin |
Загрузка ...
|
|
| 7 | 00 912 046 1 | Cotter pin |
Загрузка ...
|
|
| 8 | 00 228 073 2 | Wearing plate |
Загрузка ...
|
|
| 9 | 00 904 009 1 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 11 | 00 228 074 2 | Wearing plate |
Загрузка ...
|
|
| 12 | 00 219 802 0 | Insertion |
Загрузка ...
|
|
| 13 | 00 219 804 0 | Insertion -right |
Загрузка ...
|
|
| 14 | 00 222 527 0 | Gasket |
Загрузка ...
|
|
| 15 | 00 222 528 0 | Clamping strap |
Загрузка ...
|
|
| 16 | 00 904 850 1 | Coach bolt |
Загрузка ...
|
|
| 17 | 00 219 801 0 | Insertion |
Загрузка ...
|
|
| 18 | 00 903 114 1 | Allen screw |
Загрузка ...
|
|
| 19 | 00 903 108 0 | Allen screw |
Загрузка ...
|
|
| 20 | 00 219 803 0 | Insertion -right |
Загрузка ...
|
|
| 21 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
