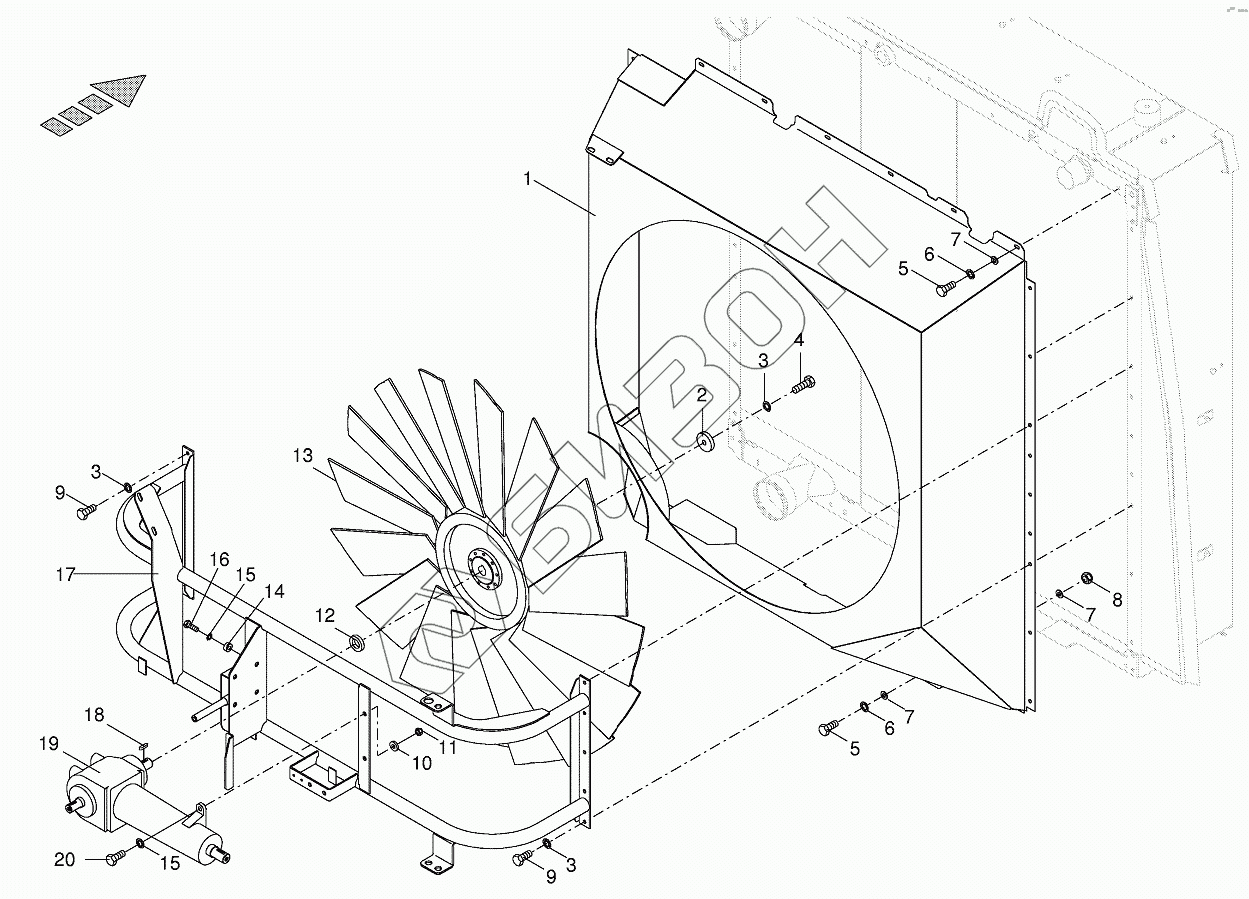

Графический каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Fan
1
2
3
3
3
4
4
5
5
6
6
7
7
7
8
9
9
10
11
12
12
13
14
15
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 227 954 1 | Air guide |
Загрузка ...
|
|
| 2 | 00 223 893 0 | End plate |
Загрузка ...
|
|
| 3 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 4 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 6 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 8 | 00 908 208 0 | Hex nut |
Загрузка ...
|
|
| 9 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 11 | 00 908 215 0 | Hex nut |
Загрузка ...
|
|
| 12 | 00 228 250 0 | Spacer ring |
Загрузка ...
|
|
| 12 | 00 225 677 0 | Spacer ring |
Загрузка ...
|
|
| 13 | 00 223 913 0 | Ventilator wheel |
Загрузка ...
|
|
| 14 | 00 228 251 0 | Spacer bushing |
Загрузка ...
|
|
| 15 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 16 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 17 | 00 228 241 0 | Gearbox support |
Загрузка ...
|
|
| 17 | 00 228 237 0 | Gearbox support |
Загрузка ...
|
|
| 18 | 00 915 072 1 | Fit-in key |
Загрузка ...
|
|
| 19 | 00 225 419 0 | Fan gearbox |
Загрузка ...
|
|
| 19 | 00 226 652 0 | Fan gearbox |
Загрузка ...
|
|
| 20 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
