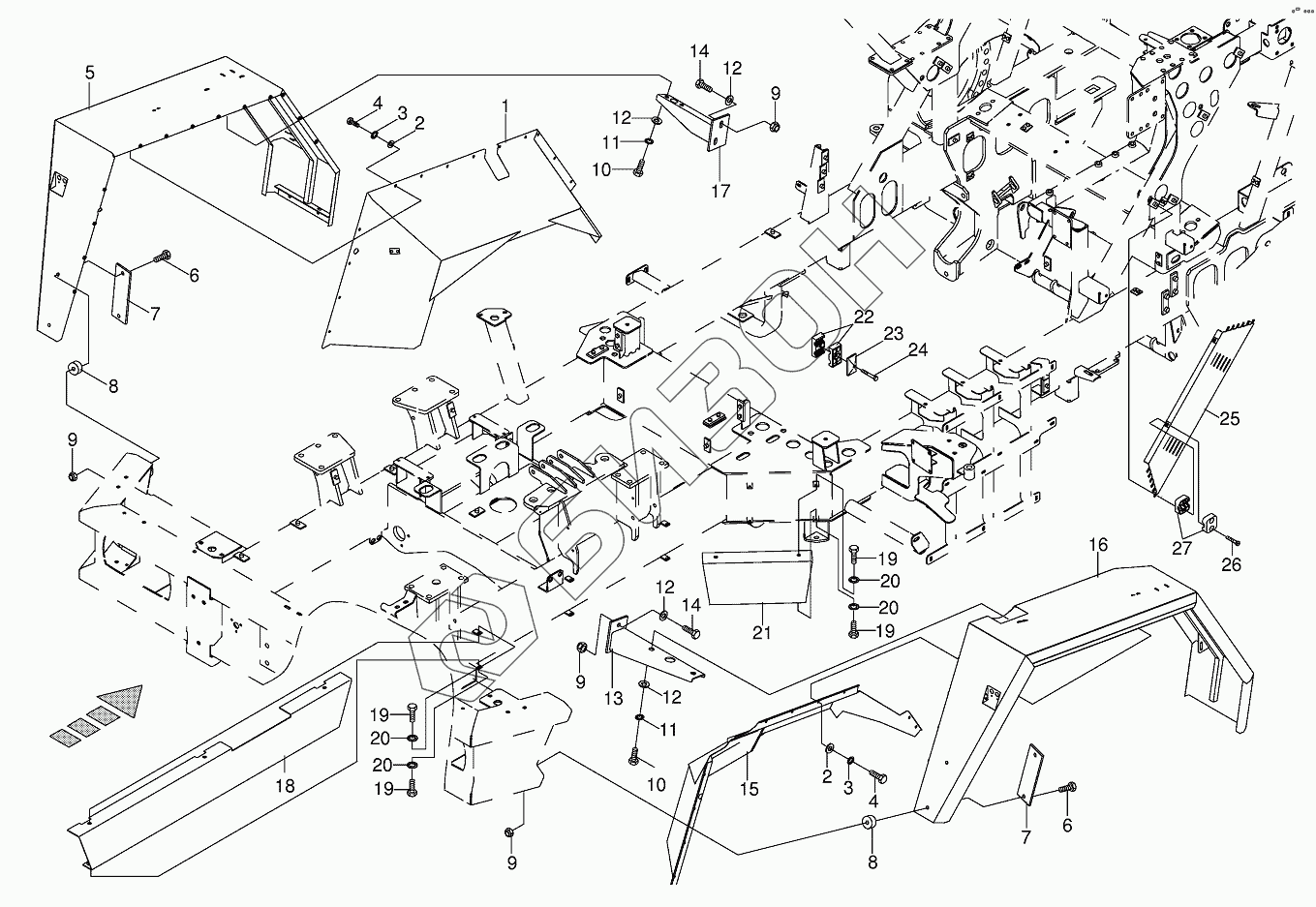

Графический каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Mudguard
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
12
12
13
14
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 225 945 1 | Cover -left |
Загрузка ...
|
|
| 2 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 3 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 225 954 0 | Mudguard -left |
Загрузка ...
|
|
| 6 | 00 900 302 1 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 225 885 0 | Enclosure |
Загрузка ...
|
|
| 8 | 00 224 814 0 | Mudguard retainer |
Загрузка ...
|
|
| 9 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 10 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 12 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 13 | 00 225 887 0 | Carrier -back |
Загрузка ...
|
|
| 14 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 225 886 0 | Cover plate -right |
Загрузка ...
|
|
| 16 | 00 225 905 0 | Mudguard -right |
Загрузка ...
|
|
| 17 | 00 225 942 0 | Carrier -left |
Загрузка ...
|
|
| 18 | 00 217 880 0 | Wiring harness plate |
Загрузка ...
|
|
| 19 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 21 | 00 217 882 0 | Wiring harness plate |
Загрузка ...
|
|
| 22 | 00 925 146 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 23 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 24 | 00 900 201 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 217 885 0 | Wiring harness plate |
Загрузка ...
|
|
| 26 | 00 903 477 1 | Allen screw |
Загрузка ...
|
|
| 27 | 00 925 107 1 | Tube clamp -2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
